第 4 章 操作篇
4-15. 示教
387
4
9 触摸［保存并结束］。
保存示教结果。
Tips
在外形基准示教中示教的基板端位置不会反映到生产程序的优化中。
在外形基准示教中通过示教的基板端位置决定基板的位置时，有时基板上的标记及贴片位置会
在贴片头的可动范围以外。这时需要调整停止器的安装位置。
变更停止器的设置位置后，需要重新实施外形基准示教。
进行基板端有缺口基板的生产时，需要按照使用的基板在安排后实施外形基准示教。示教有缺
口的基板后，要进行其他基板的生产时也同样要进行此操作。
如果是不进行 BOC 标记补正的基板生产，在基板生产过程中实施外形基准示教有可能发生贴片
偏移，因此请在生产开始前实施外形基准示教。
第 4 章 操作篇
4-16. 校准
388
4-16. 校准
调整本机的机械构造，或通过精度测量计算补正量，确保自动运转时能维持一定的机械动作精度。
触摸顶部菜单中的[校准]，即显示此菜单。
[校准]仅在用户级别为[MAINTENANCE（维护）]时，才会显示。
校准菜单
菜单
操作
机器调整
•
OCC 照明校准
•
算出 OCC 的像素率
•
XY 轴自动校准
•
XY 轴软限位设定
•
HMS 转写
•
基板面高度测量
•
吸嘴高度检测开关的高度测量
•
治具安置台的高度测量
•
Z 轴原点自动校准
•
Z 轴软限位设定
•
支撑台的高度调整
第 4 章 操作篇
4-16. 校准
389
4
菜单
操作
贴片头调整
•
RT/RN 原点自动校准
•
H 轴原点自动校准
•
H 轴软限位设定
•
贴片头内传感器调整
•
确认吸嘴有无传感器
•
确认轴返回传感器
•
阀的原点复位
•
确认阀的真空压
•
元件摄像机照明校准
•
算出元件摄像机的像素率
•
吸取检查摄像机照明校准
•
算出吸取检查摄像机的像素率
吸取贴片调整
•
算出贴片行程
•
确认 RN 齿轮精度 ※仅 P16S 贴片头装置的显示项目
•
RN 轴角度补正 ※仅 P16S 贴片头装置的显示项目
•
各吸嘴号的转录测量
•
转录校准
ATC 调整 进行 ATC 的调整。
贴片精度补正 执行贴片精度补正。
4-16-1. 机器调整
在[机器调整]画面中，可对本机的 XYZ 轴及 HMS 进行相关的校准。

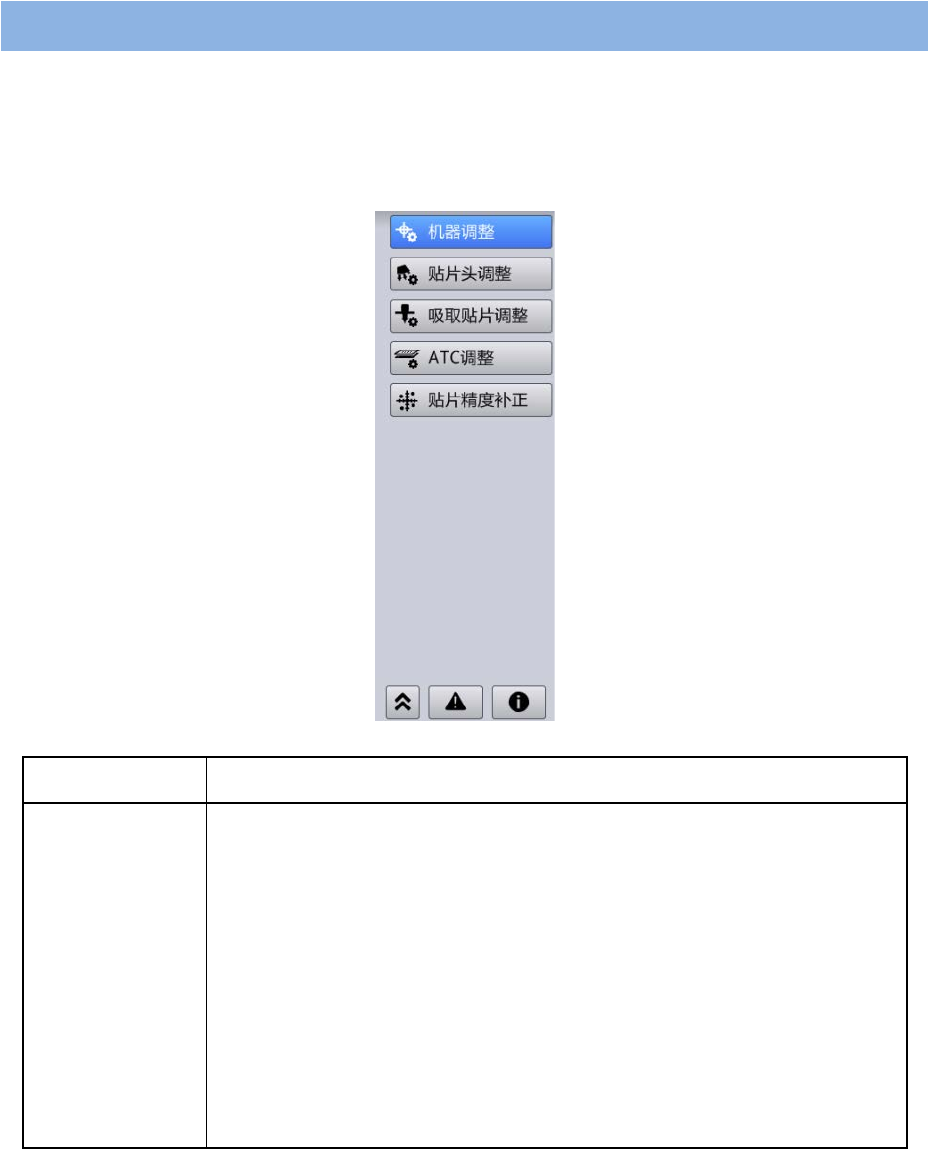

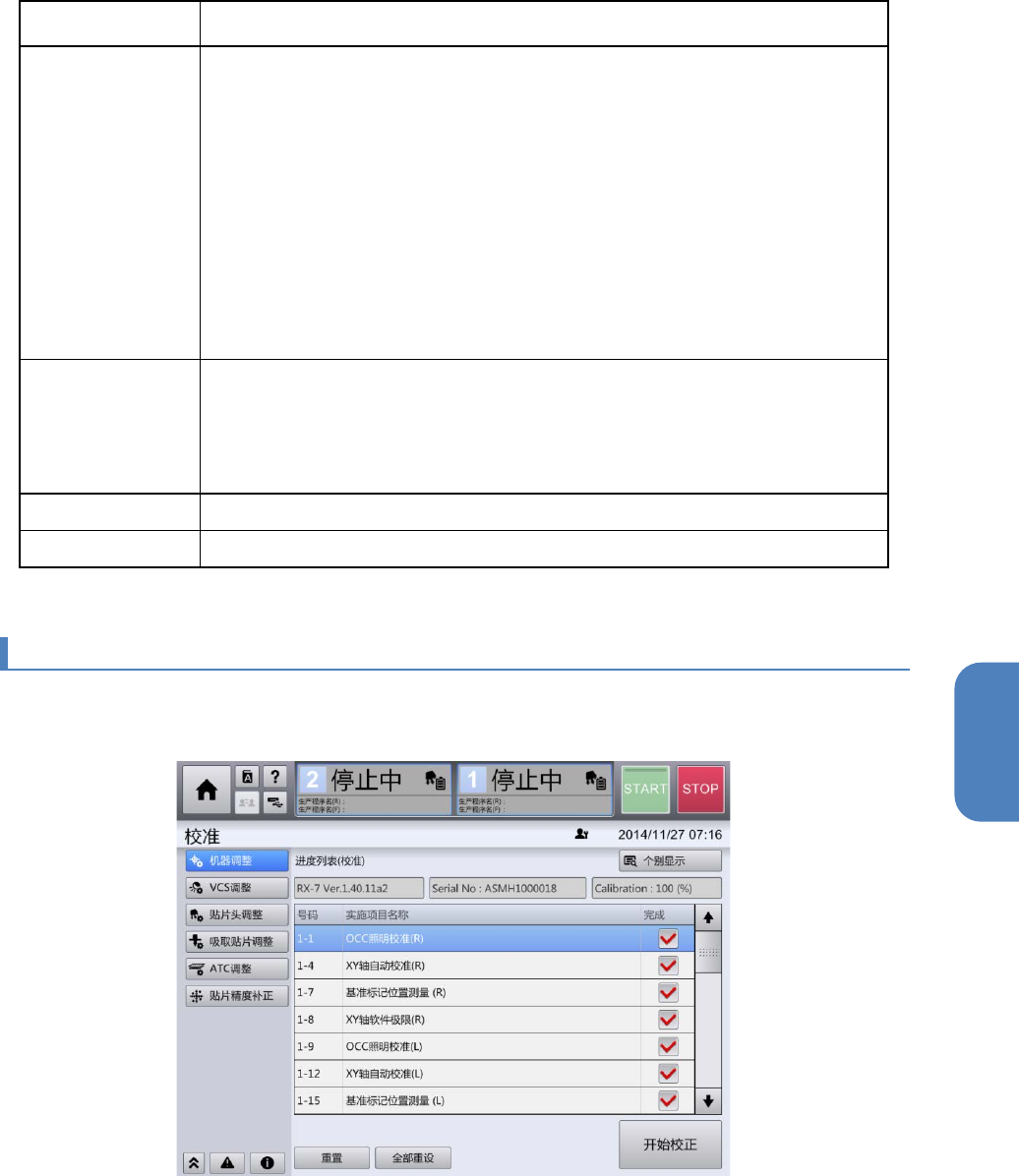

触摸[校准]画面左侧的子菜单面板中的[机器调整]，即显示[机器调整]画面。
