第 4 章 操作篇
4-16. 校准
390

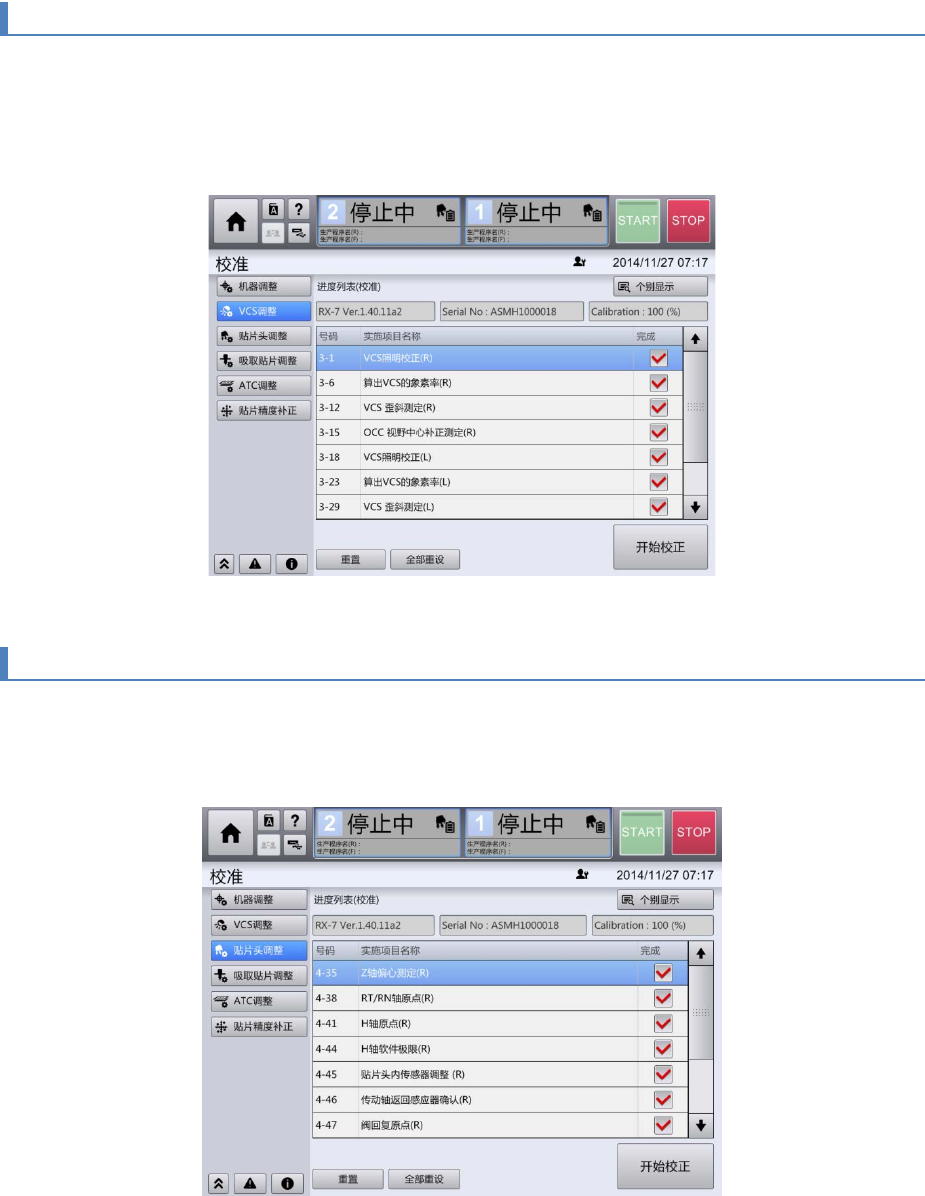

4-16-2. VCS 调整
［VCS 调整］画面，可进行 VCS 的照明以及像素速率的校准。
触摸［校准］画面左侧子菜单面板的［VCS 调整］，即显示［VCS 调整］画面。
未装备 VCS 单元的装置，不能选择［VCS 调整］菜单。
4-16-3. 贴片头调整
在[贴片头调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[贴片头调整]，显示[贴片头调整]画面。
第 4 章 操作篇
4-16. 校准
391
4

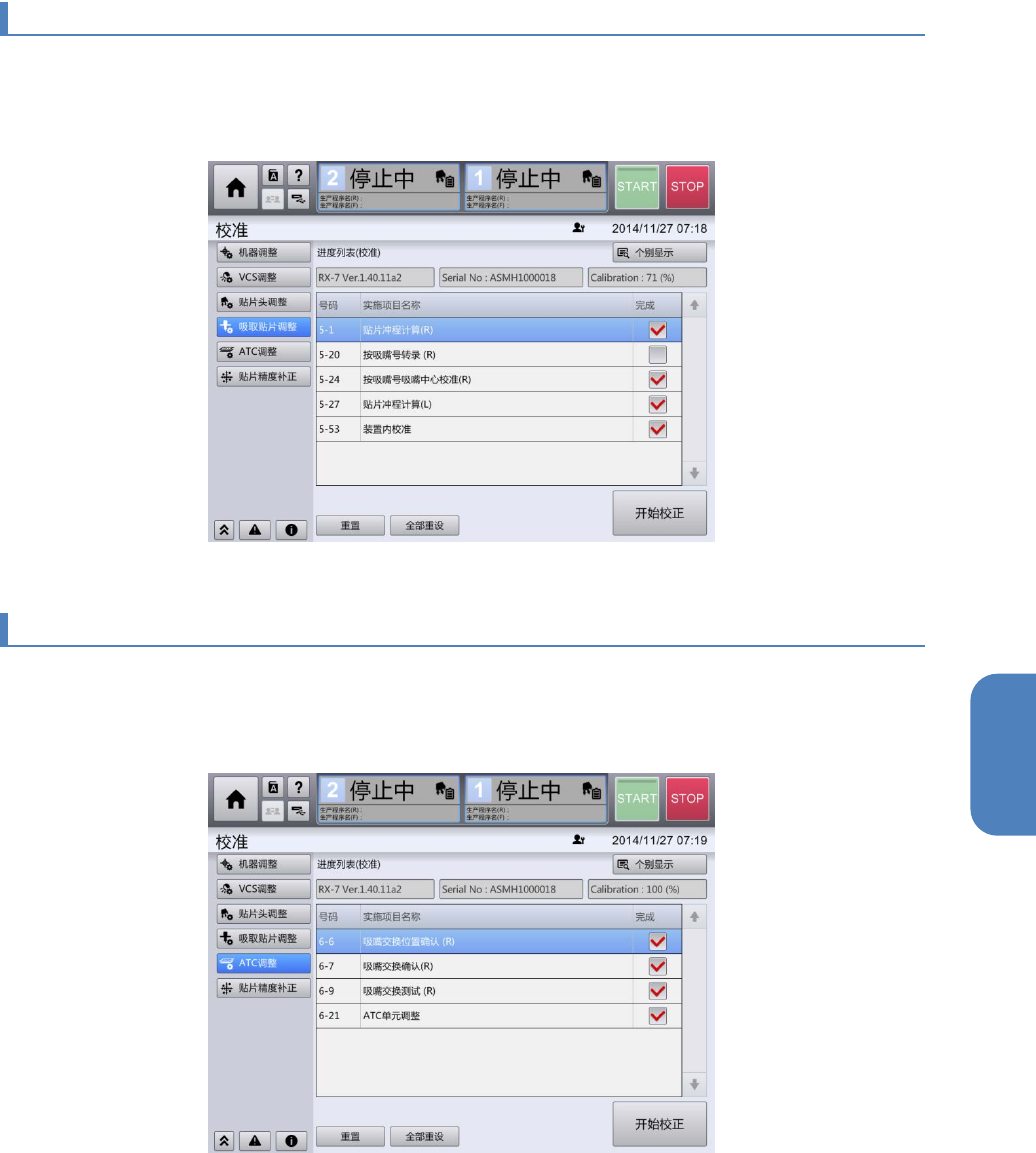

4-16-4. 吸取贴片调整
在[吸取贴片调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[吸取贴片调整]，即显示此画面。
4-16-5. ATC 调整
在[ATC 调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[ATC 调整]，即显示[ATC 调整]画面。
第 4 章 操作篇
4-16. 校准
392

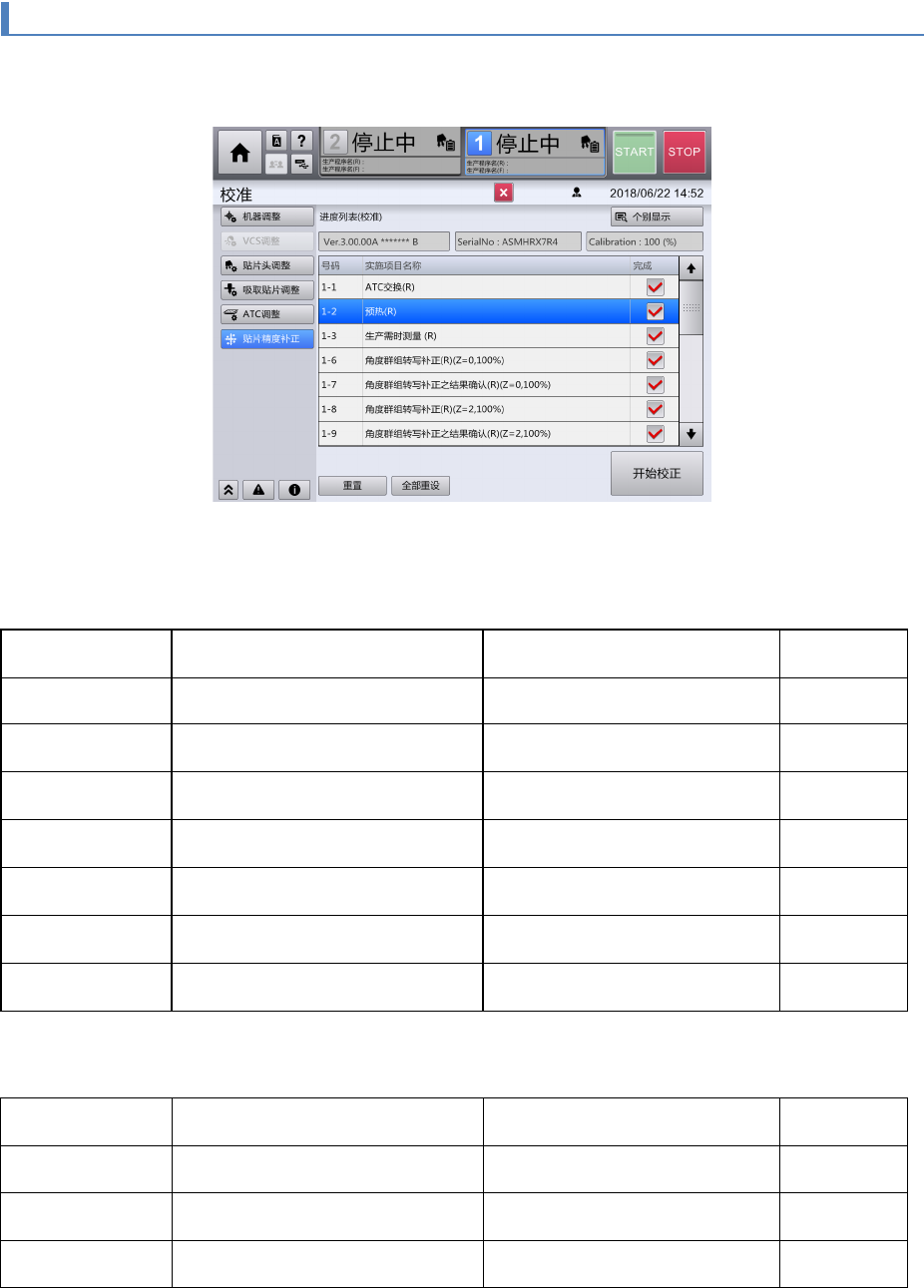

4-16-6. 贴片精度补正（高速贴片头：P16）
在[贴片精度补正]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[贴片精度补正]，显示[贴片精度补正]画面。
使用本功能时，请准备以下治具。
ACCURACY CHECK KIT (S SIZE) : EZA2040090A
品号 品名（英） 品名（中） 数量
EZ267245902 PC BOARD MEASUREMENT GLASS 简易测量玻璃基板 2 块
EZ445731701 TAPE ADHESION 粘接带 1 卷
EZ453431001 GLASS BOARD RETAINER (S SIZE) 玻璃基板承接座 (S 尺寸) 1 个
EZ453459401 GLASS BORAD CLAMP (S SIZE) 玻璃基板夹紧 (S 尺寸) 2 个
EZ453505701 PIN 销 4 个
EZ453709101 CASE CONFIRM KIT (S SIZE) 精度确认 KIT (S 尺寸) 箱 1 箱
40166897 CLAMP KNOB 夹钳旋钮 2 个
其他治具
品号 品名（英） 品名（中） 数量
40128130 FCS_GLASS_PWB_ASM_RX-6 FCS 玻璃基板组 RX-6 1 片
40027196 DRAWING_PAPER 彩色绘图纸(黑色) 1 张
40128134 ADHESIVE_SHEET 粘接层 1 张
