第 4 章 操作篇
4-16. 校准
394

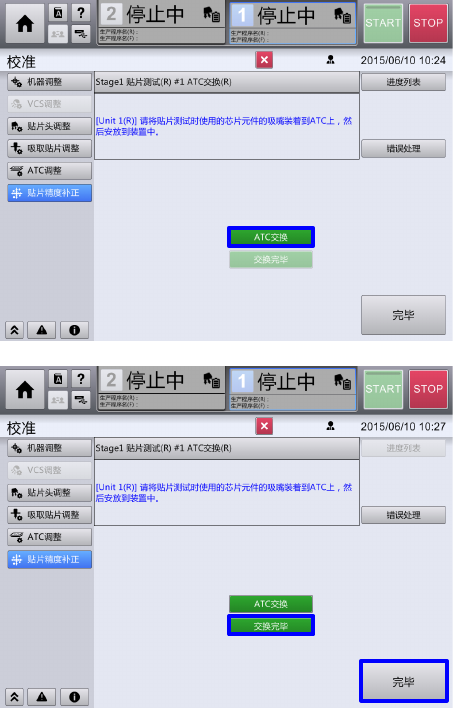

3-2. 执行 ATC 交换(R)
选择『ATC 交换』。
用自动传送幅度被调整，供料器台架下
降，安全盖子的锁被解除。
3-3. 吸嘴的安放
打开安全罩，拆下 ATC，安放精度补正时
使用的吸嘴。
安放完成后，将 ATC 放回规定的位置，关
闭安全罩，选择『交换完毕』，通过回复
动作，供料器台架上升后，传送宽度会自
动调整，实施吸嘴识别处理。
之后选择『完毕』。
※通过机器的设定，ATC 交换时有不进行
传送幅度的调整的情况
第 4 章 操作篇
4-16. 校准
395
4
4. 预热
4-1. 选择预热(R)
选择『预热(R)』，选择『个别显示』。
4-2. 执行预热
选择『预热开始』，开始预热。
要停止预热时，请选择『STOP』。
※ 预热请实施 45~60 分钟左右。
通过预热使装置状态接近实际生产时的状
态，对实际生产时预想的贴装精度进行补
正。
（关系到减少生产时的贴装位置的散布、移
位，提高生产基板的品质。）
※ 在实际生产等过程中，如果装置已连续运转
了 45 分钟以上，则不需要预热。
（但是，如果连续运转后停止了 30 分钟以
上时，需要预热。）
实施后规定时间预热，按『STOP』按钮空转
使之停住，按『完毕』。
第 4 章 操作篇
4-16. 校准
396
5. 贴装精度补正
5-1. 选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(R)
(Z=0、100%)』，选择『个别显示』。
※Z：Z 轴的高度(有 0、2、4。)
100%：各轴的动作速度(超驰)
5-2. 选择生产程序
选择『生产程序切换』。
※有关[补正方式]
[标准]：使用贴片点 1024 点的补正
在制造时采用该补正方式。
[简易]：使用贴片点 512 点的补正
简易实施时，需要在『角度群组转写补正
(R) (Z=0、100%)』将补正方式设定为简
易，重新进行补正。
