第 4 章 操作篇
4-16. 校准
401
4

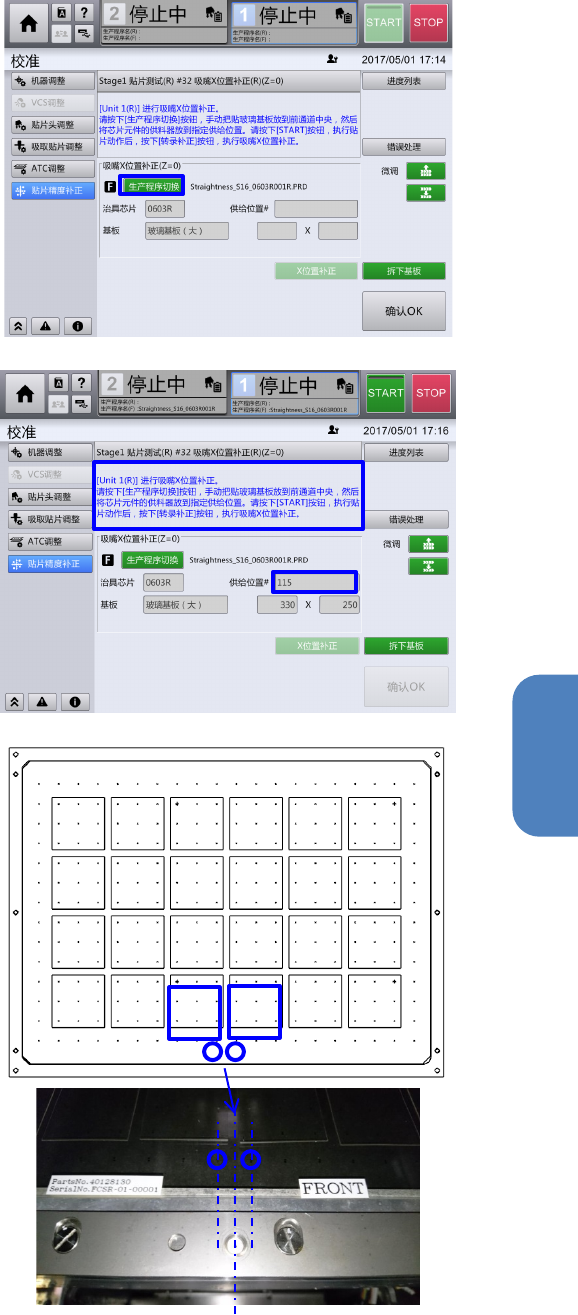

7-2. 生产程序的选择
选择『生产程序切换』。
在读入用于补正的生产程序后，为了安
装玻璃基板，使台车下降，解除安全盖
子的锁紧。
7-3. 准备补正所需的部件材料
请将粘贴了粘接层的玻璃基板，以及装
载了 KOA 公司制造的方型芯片电阻 0603R
的供料器，按照画面指示安装到装置
上。
● 玻璃基板的准备
请参考右侧的图像，准备玻璃基板。
除最外周之外，请在 216 点（12×18）标
记、9 点（3×3）标记上均匀粘贴 1 张粘接
层（□40mm）。
粘贴时，9 点的四角标记的 XY 方向，应分别
保留 2mm 以上的富裕。
◎ 准备时的注意点
● 确保玻璃面上无沾污
● 在粘贴粘接层时，应避免气泡、灰尘、异
物混入
● 粘接层为消耗品，所以在发生沾污或剥离
时，应进行更换
● 在装置上安装基板
参考右侧的图像，将玻璃基板安装在装置前
侧通道的中央。
请将位于中央的粘接层作为记号，将位于各
粘接层内侧的 2 点标记的中央和通道中央的
孔对准后安装。
第 4 章 操作篇
4-16. 校准
402

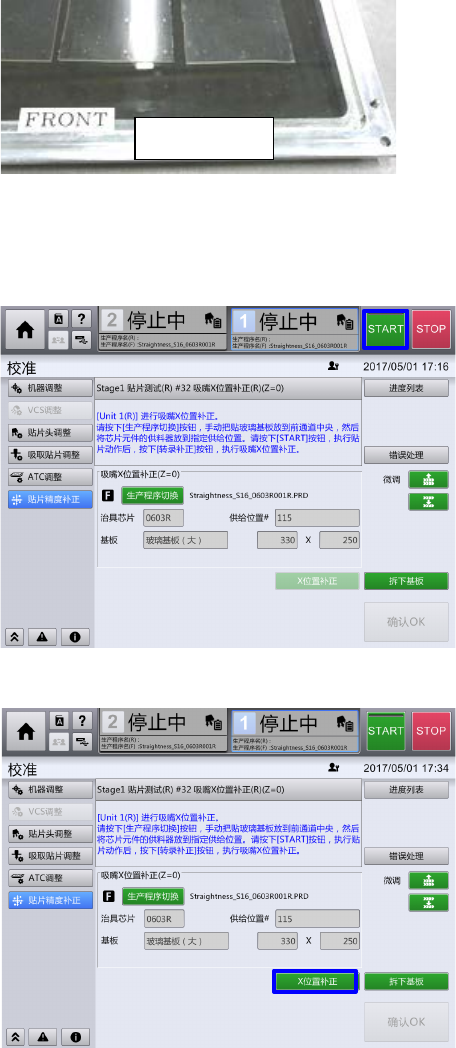

◎ 安装时的注意点
● 玻璃基板有『FRONT』文字的为前侧，安装
时请使其为表面
● 参考通道的记号实施安装
● 基板应靠近前侧的通道
● 保证基板按压件返回到固定位置
（如果未返回将无法检测到通道标记，会造
成错误）
7-4. 元件贴片的执行
准备完毕并选择『START』之后，在玻璃
基板上粘贴芯片电阻。
7-5. 吸嘴 X 位置补正
全部元件的贴片完毕后，选择『X 位置补
正』，则使用装置内的摄像机，自动测
定贴片元件的位置，计算出补正值。
测定正常完毕后，保存补正结果。
前侧、表面
第 4 章 操作篇
4-16. 校准
403
4

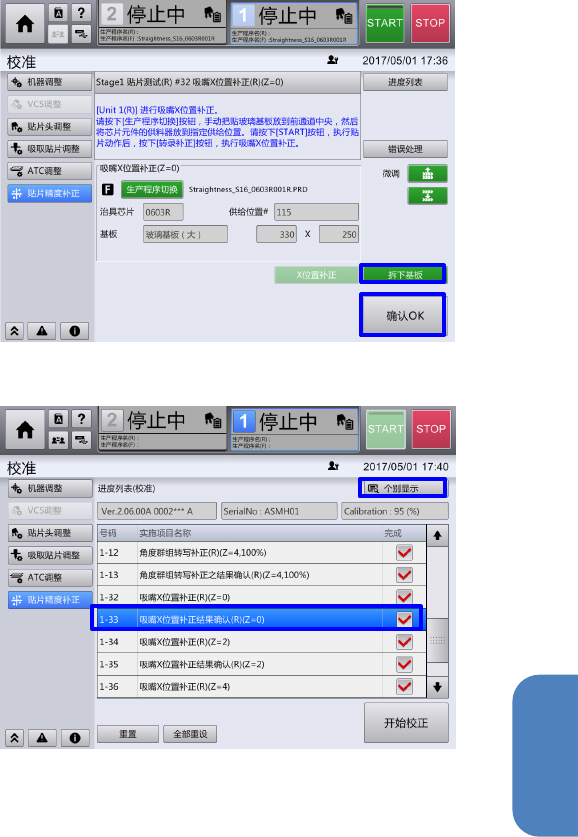

7-6. 拆下玻璃基板
选择『拆下基板』，则在台车下降之
后，解除安全盖子的锁紧。
请拆下玻璃基板。
7-7. 补正完毕
请选择『确认 OK』。
8. 吸嘴 X 位置补正结果确认
8-1. 选择吸嘴 X 位置补正结果确认
选择『吸嘴 X 位置补正结果确认
(R)(Z=0)』，再选择『个别显示』。
※执行校准的单元不同，项目名的
(R)/(L)有所不同。
※Z ：Z 轴的高度(有 0、2、4。)
对其他的 Z 轴高度，也请按与本项记载
相同的步骤实施。
对于吸嘴 X 位置补正结果确认，请在相
同 Z 轴高度下，吸嘴 X 位置的补正完毕
之后再执行。
8-2. 执行到元件贴片
按照吸嘴 X 位置补正的 7-2 到 7-4 的相
同步骤，在玻璃基板上实施元件贴片。
使用 X 位置补正结果，执行元件贴片。
