第 4 章 操作篇
4-16. 校准
405
4
4-16-7. 贴片精度补正（通用贴片头：P8）

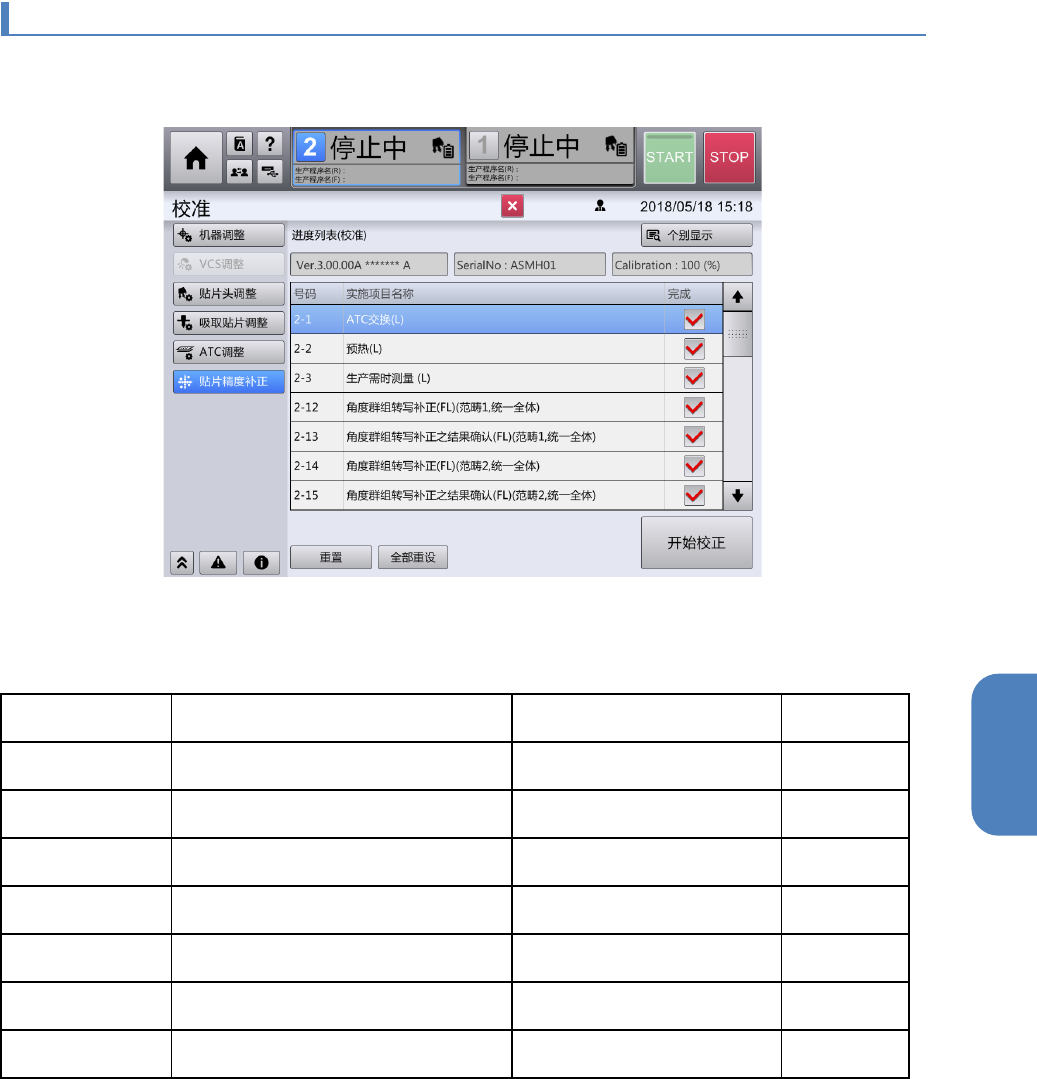

在[贴片精度补正]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[贴片精度补正]，显示[贴片精度补正]画面。
使用本功能时，请准备以下治具。
ACCURACY CHECK KIT (S SIZE) : EZA2040090A
品号 品名（英） 品名（中） 数量
EZ267245902 PC BOARD MEASUREMENT GLASS 简易测量玻璃基板 2 块
EZ445731701 TAPE ADHESION 粘接带 1 卷
EZ453431001 GLASS BOARD RETAINER (S SIZE) 玻璃基板承接座 (S 尺寸) 1 个
EZ453459401 GLASS BORAD CLAMP (S SIZE) 玻璃基板夹紧 (S 尺寸) 2 个
EZ453505701 PIN 销 4 个
EZ453709101 CASE CONFIRM KIT (S SIZE) 精度确认 KIT (S 尺寸) 箱 1 箱
40166897 CLAMP KNOB 夹钳旋钮 2 个
第 4 章 操作篇
4-16. 校准
406
其他治具
品号 品名（英） 品名（中） 数量
40128130 FCS_GLASS_PWB_ASM_RX-6 FCS 玻璃基板组 RX-6 1 片
40027196 DRAWING_PAPER 彩色绘图纸(黑色) 1 张
40128134 ADHESIVE_SHEET 粘接层 1 张
NOZZLE
品号 品名（英） 品名（中） 数量
40157566 NOZZLE KIT_MF0603R(C) HF0603R 吸嘴 KIT 4 set (8 个)
PARTS(统一全体・个别)
品号 品名（英） 品名（中） 数量
- KOA rectangular chip resistor 0603R KOA 公司制造的方形芯片电阻 0603R 384 个 / 次
PARTS（高精度）
品号 品名（英） 品名（中） 数量
- KOA rectangular chip resistor 0603R KOA 公司制造的方形芯片电阻 0603R 160 个 / 次
※如果使用非 KOA 公司制造的方形芯片电阻实施贴装精度补正后，有可能识别失败，不能正常补正。
上述的数量是 1 次补正所必要的最低数量。要进行多次或对多个 Head 进行来回补正时，请按照补正次数
准备相应的数量。
FEEDER
品号 品名（英） 品名（中） 数量
40143834 EF08HS_R_C 电动供料器 8mm 半单 R_（中） 1 个
40143836 EF08HD_R EF08HD_R 1 个
40185761 RF08AS_C RF08AS_C 1 个
40185762 RF08AS(SP)_C
RF08AS(SP)_C
※拼接传感器贴片
1 个
※上述 FEEDER 中，请准备一种。
第 4 章 操作篇
4-16. 校准
407
4
贴片精度补正的步骤
1. 选择单元
选择要实施贴装精度补正的单元。
※以下以选择单元 1 为示例。
2. 选择贴片精度补正
选择『校准』画面内『贴片精度补正』。
