第 4 章操作篇 4- 17. 机器设置 418 维修在 [ 维修 ] 画面中，可进行机器数据的备份，恢复，记录的保存等。触摸 [ 机器设置 ] 画面左侧的子菜单面板中的 [ 维修 ] ，即显示此画面。

第 4 章操作篇

4-17. 机器设置

417

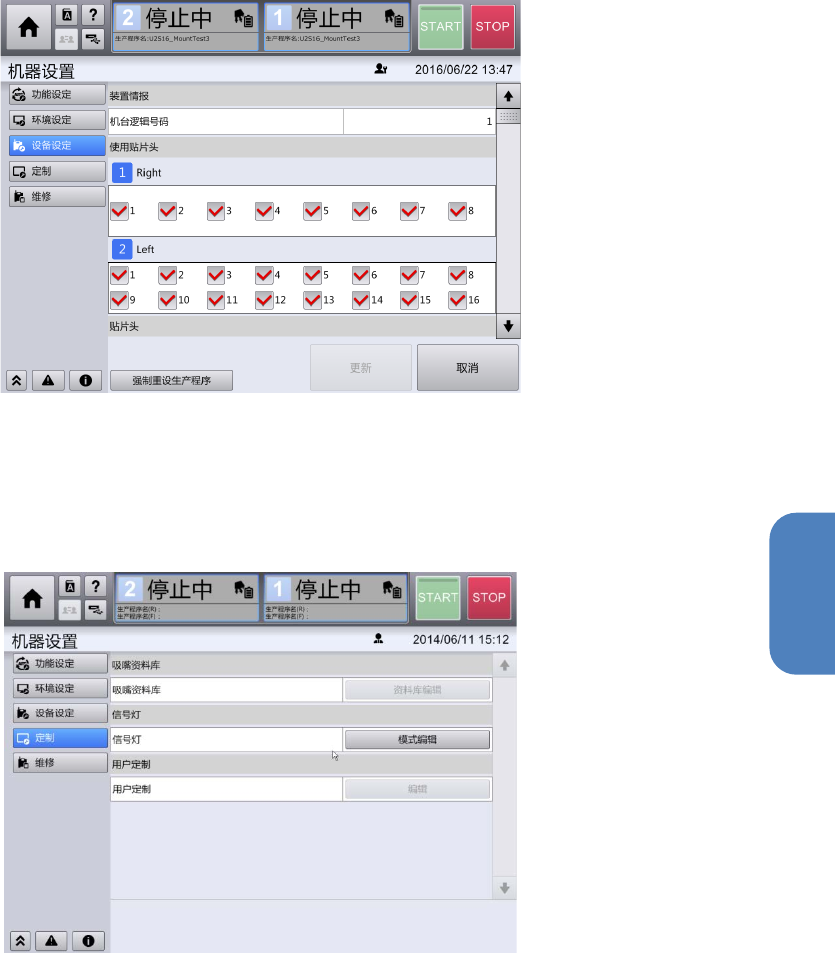

装置设定

在[机器设置]画面中，可对装置及动作相关的机器参数（动作等）进行调整。

触摸[机器设置]画面左侧的子菜单面板中的[装置设定]，即显示此画面。

要更新装置设定时，如果生产程序已安装，必须对生产程序进行重设。假如生产还未完成，请通过[支援

准备]画面重设生产程序。如生产已完成，可以触摸画面左下方的[強制重设生产程序]来重设生产程序。

定制

在[定制]画面中，可对吸嘴资料库，信号灯，用户定制等设定进行更改。

触摸[机器设置]画面左侧的子菜单面板中的[定制]，即显示此画面。

吸嘴库，用户定制不能使用。

第 4 章操作篇

4-17. 机器设置

418

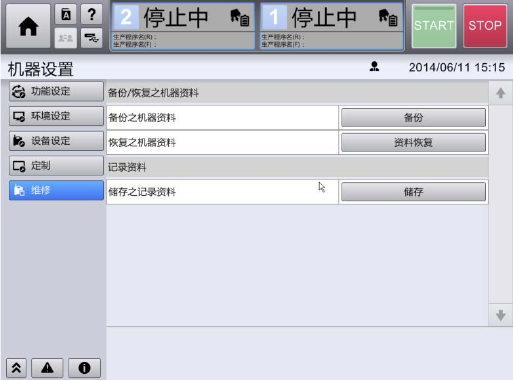

维修

在[维修]画面中，可进行机器数据的备份，恢复，记录的保存等。

触摸[机器设置]画面左侧的子菜单面板中的[维修]，即显示此画面。

第 4 章操作篇

4-17. 机器设置

419

 储存之记录资料

触摸储存之记录资料[储存]按钮，即显示[保存记录数据] 对话框。

记号

名称

说明

(a) 文件夹名选择文件夹名列表中显示的文件夹时，将显示路径。

输入文件夹名。

(b) 新规作成（新建）以［文件夹名］中输入的名称创建新文件夹。

名列表中。

(d) 向上一层级按钮向上 1 层级的文件夹移动，将保存的数据显示在文件夹名列表中。

(e) 文件夹名列表显示文件夹名的列表，选择保存生产管理信息的对象文件夹。

(f) 保存期从「3 小时」、「6 小时」、「12 小时」、「1 日」、「2 日」、

「3 日」、「4 日」、「5 日」、「6 日」、「7 日」中选择记录数

据的保存期限。

选择「1 日」时，采集时间前 24 小时的记录数据即为保存对象。

(g) 包括图像资料进行保存分析 BOC 标记的识别错误或自动空洞示教错误、元件识别错误等图

像处理系统的错误时，需要图像数据的记录。

另一方面，分析生产程序的错误或伺服系统的错误等时不需要图像

数据的记录。进行图像数据的保存时记录数据的容量将变多，保存

处理时会费时间，因此仅在需要保存图像数据时，勾选此项设定为

ON。

(h) 储存保存指定文件夹中指定的压缩记录文件。

文件名为 Arclog_

YYYYMMDDhhmmss

.zip。

(※)

YYYY

：公元(4 栏)、

：月(2 栏)、

：日(2 栏)、

：时(2

栏)、

：分(2 栏)、

：秒(2 栏)
