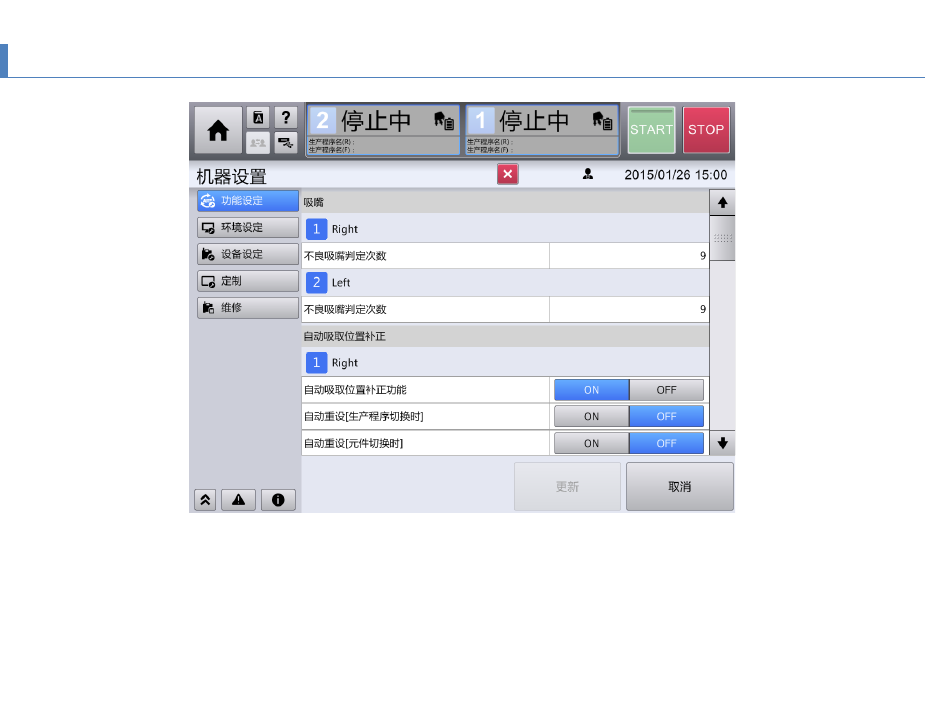

第 4 章 操作篇 4- 17. 机器设置 434 <功能设定> 4- 17 - 10. 吸嘴 不良吸嘴判定次数 指定对于各吸嘴 发生连续吸取 错误时，判定为 NG 吸嘴的吸取错误 的次数。 0 为不进行 NG 吸嘴判定。 P16/P16S 贴 片头及 P8 贴片 头上的动作 没有不同。 按各单元设定。 ( 数值范围为 0 ～ 999) 。
第 4 章 操作篇
4-17. 机器设置
433
4
记号
名称
说明
(a) 吸嘴种类 显示吸嘴的种类。
•
标准吸嘴：无标记
•
定制吸嘴：“*”
•
用户定制吸嘴：“＋”
(b) 参数列表 显示当前登录的吸嘴之各种参数。
当标准吸嘴或定制吸嘴发生了变更时以红字显示。
要编辑参数时触摸对象项目使成为编辑状态。
•
吸嘴 ID：仅用户定制吸嘴可以编辑
•
吸嘴名称：仅可以设定以 HF 或 MF 开始的名称
•
吸嘴外径(mm)
•
吸嘴内径(mm)
•
吸嘴长度补正(mm)
•
吸嘴长度容许率(%)
•
吸嘴宽度容许率(%)
•
带回元件判定量(mm)
•
吸嘴形式(0:圆吸嘴，1:方吸嘴)
(c) 削除 删除所选择的行的吸嘴信息。
仅限定制吸嘴或用户定制吸嘴时有效。
(d) 恢复初始值 使选择的行的吸嘴信息恢复初始值。
仅限用户定制吸嘴时有效。
(e) USB 读取 从 USB 读取定制吸嘴信息文件，追加到吸嘴信息中。
(f) 加入复制数据 复制被选择的行的吸嘴信息，新增到吸嘴信息中。
追加的吸嘴信息以复制源的吸嘴 ID 为基础采用空号。
(g) 确定 确定吸嘴资料库编辑。
(h) 取消 结束吸嘴资料库编辑。
注意
如在生产程序的编辑中间进行了资料库编辑，则生产程序将被強制关闭。
第 4 章 操作篇
4-17. 机器设置
434
<功能设定>

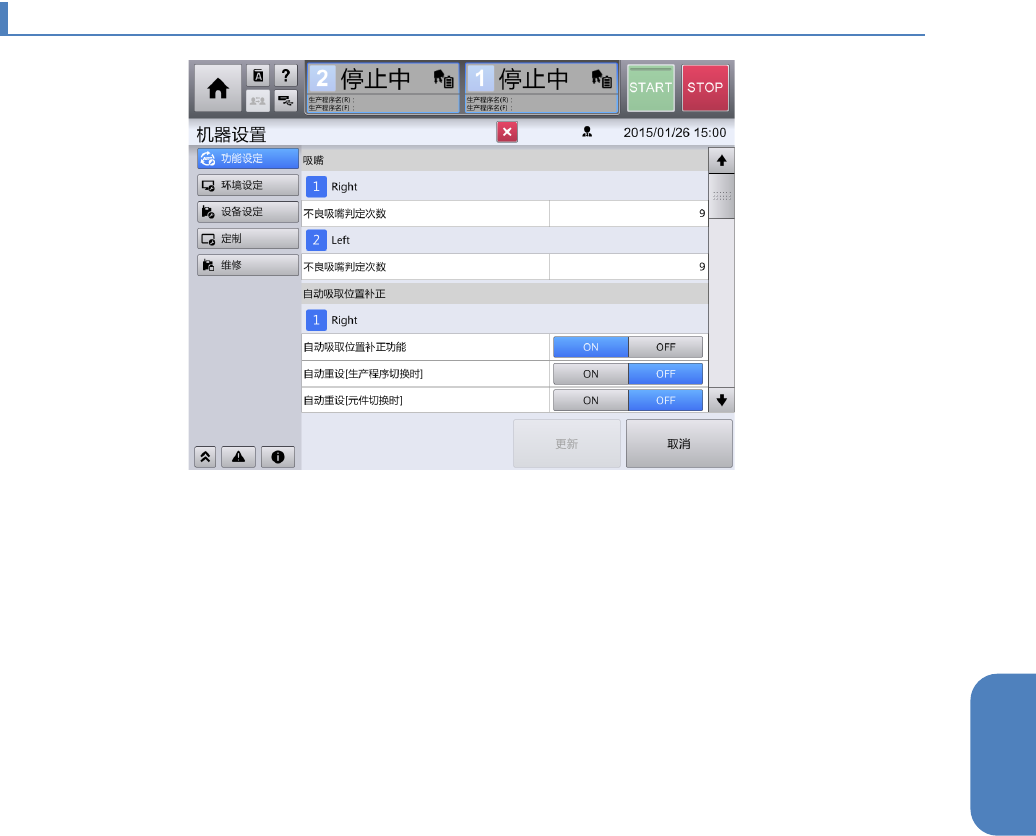

4-17-10. 吸嘴
不良吸嘴判定次数
指定对于各吸嘴发生连续吸取错误时，判定为 NG 吸嘴的吸取错误的次数。
0 为不进行 NG 吸嘴判定。
P16/P16S 贴片头及 P8 贴片头上的动作没有不同。
按各单元设定。(数值范围为 0～999)。
第 4 章 操作篇
4-17. 机器设置
435
4
4-17-11. 自动吸取位置补正
自动吸取位置补正功能
设定为 ON 后，以从供料器吸取的元件的识别结果为基础，计算元件的中心位置，在下一个相同元件的
吸取时，对元件吸取位置进行补正，使吸取精度稳定。(初始值:ON)
按各单元设定。
通过将本功能设定为 ON，不会发生节拍降低。但是由于吸取位置因补正导致变化，将有若干变动。
补正时机将以１个路径为单位进行补正。对１个路径内的相关同一元件识别中心位置的偏移量进行平
均，将使用元件数的加权值 (1 个为 0.2、16 个为 0.97)作为补正值在下一个路径中使用。
自动重设[生产程序切换时]
设定为 ON 时，在准备过程中，切换生产程序时，将重设各供料器的自动吸取位置补正值。(初始
值:OFF)
按各单元设定。
由于 RX-7 的生产程序上未附带有吸取位置信息，因此不对应向生产支援系统的吸取位置的移交。
