第 4 章 操作篇
4-17. 机器设置
436

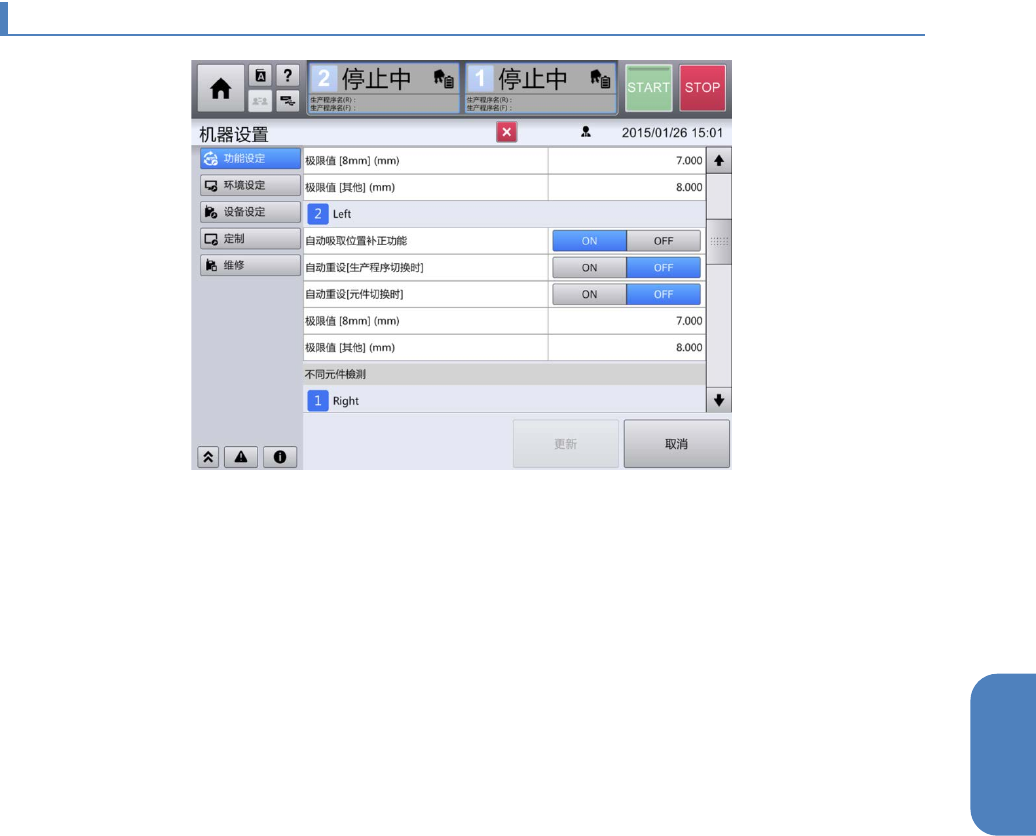

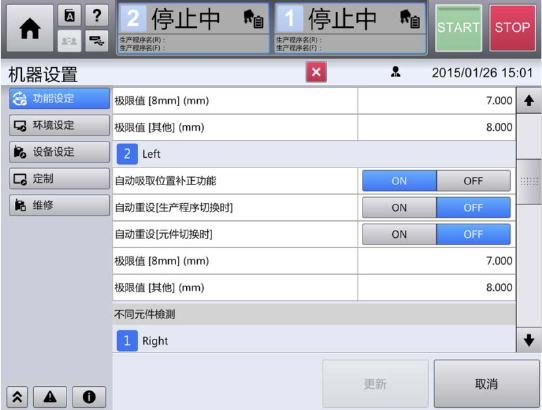

自动重设[元件切换时]
设定为 ON 时，若实施元件核对操作及元件更换作业，将重设该供料器的自动吸取位置补正值。
(初始值:OFF)
插拔供料器时，与本设定无关，将进行重设。
按各单元设定。
极限值[8mm](mm)
通过自动吸取位置补正功能指定吸取位置的 Y 方向补正量的最大值。
本项目适用于使用 8mm 供料器的元件。
如果超过了判定值，将在保持上限值的状态下继续运转。如果为 0，动作将变为与补正功能=OFF 相同。
按各单元设定。(数值范围为 0～99.999)。(初始值: ±7.000) 。
极限值[其他](mm)
通过自动吸取位置补正功能指定吸取位置的 Y 方向补正值的最大值。
本项目适用于使用 12mm 以上供料器的元件。
如果超过了判定值，将在保持上限值的状态下继续运转。
如果为 0，动作将变为与补正功能=OFF 相同。
按各单元设定。(数值范围为 0～99.999)。(初始值: ±8.000) 。
第 4 章 操作篇
4-17. 机器设置
437
4
4-17-12. 不同元件检测（错误元件检测）

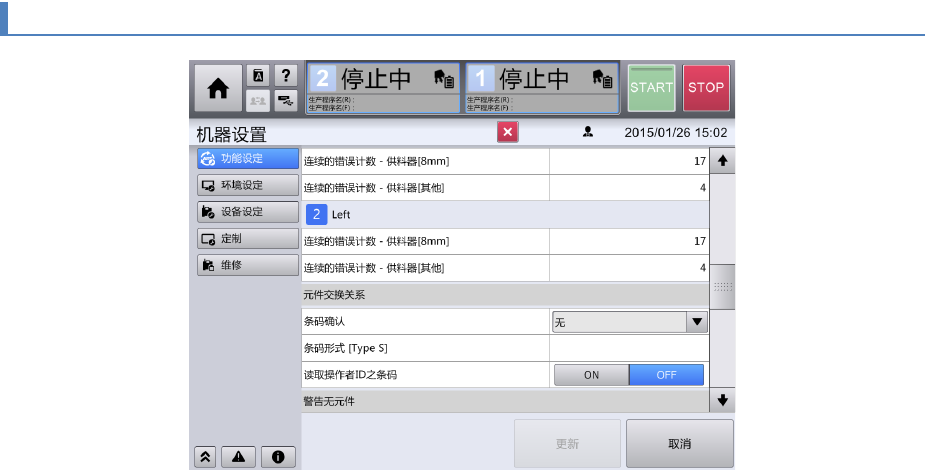

连续的错误计数-供料器[8mm]
各供料器的「元件识别错误」或「元件高度异常」连续检出规定次数的错误时，将作为具有错误元件
（不同元件）的可能性报警并停止。
本项目指定使用 8mm 供料器的元件的规定次数。
按各单元设定。(数值范围为 1～9999)。(初始值: 17) 。
极限值[其他](mm)
各供料器「元件识别错误」或「元件高度异常」连续检出规定次数的错误时，将作为具有错误元件
（不同元件）的可能性报警并停止。
本项目指定使用 12mm 以上供料器的元件的规定次数。
按各单元设定。(数值范围为 1～9999)。(初始值: 4) 。
第 4 章 操作篇
4-17. 机器设置
438
4-17-13. 元件交换关系
条码确认
进行元件更换时使用条形码阅读器核对条形码时，使用此项。
「无」(初始值: 4)：不使用条形码检查功能
「Type A」 ：检查更换后的元件名
「Type B」 ：检查更换前及更换后的元件名与随机代码
「Type C」 ：检查更换前及更换后的元件名与序列代码
「Type S」 ：按照用户设定的条形码格式检查更换前及更换后的元件与随机代码
条码形式[Type S]
条形码检查为[Type S]时，以字符串指定元件名与随机代码的数据格式。
读取操作者 ID 之条码
指定为 ON 后，进行元件更换时，要使用条形码阅读器读取操作者 ID。操作者 ID 将被记录在操作履历
中。(初始值: OFF) 。
