第 4 章 操作篇
4-17. 机器设置
474

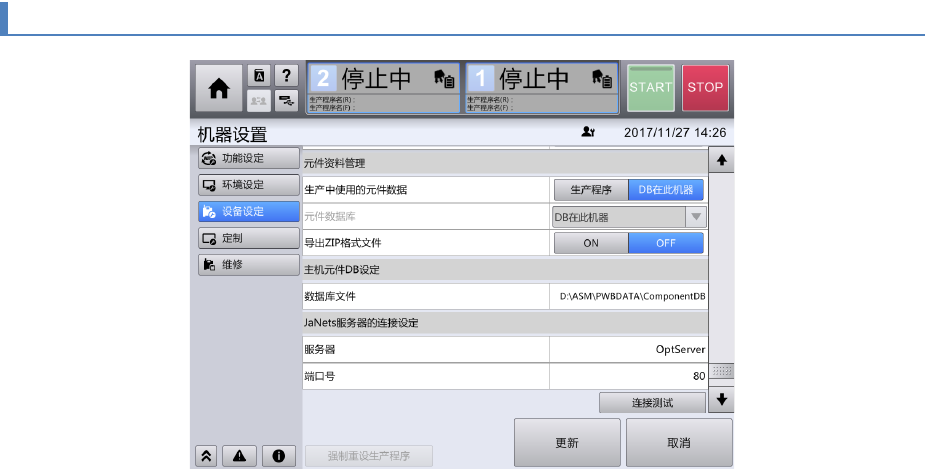

4-17-46. 元件资料管理
生产中使用的元件数据
生产中使用的元件数据可以选择使用在生产程序中记载的元件数据，或者使用在装置内 DB 中登录的元
件数据。
[DB 在此机器]： 从装置内 DB 取得最新的元件数据，实施生产及元件示教。
[生产程序]： 使用在生产程序中使用的元件数据，实施生产及元件示教。
在准备实施中，以及在文件操作画面打开生产程序时，不能变更设定。
在[生产程序的保存文件夹]中选择 Z 驱动器下的文件夹时，本设定固定为 [生产程序]，不能进行变更。
在使用外部网络上的生产程序时，以及共享装置内生产程序时，请选择[生产程序]。
将设定从[DB 在此机器]变更为[生产程序]，根据装置内 DB 的元件数据，更新 D:\asm\PwbData 以下的
全部文件夹内的全部生产程序 (*.PRD/*.i**/*.ZIP)的元件数据。
（初始值：DB 在此机器）
输出 ZIP 格式文件
设定是否输出 ZIP 文件。
置为[ON]时，保存生产程序文件时，除 PRD 文件之外，还输出保存了 IPD 文件、LCD 文件的 ZIP 文件。
置为[OFF]时，不导出 IPD 文件、LCD 文件。
在[媒体输出]输出生产程序时，或者向[生产程序的保存对象文件夹]保存生产程序时，适用本设定。
（初始值：OFF）
（注意）设定为[ON]时，请仅用于旧版本系统读取 PRD 文件时。文件格式保持新版本格式。在
Ver.2.05.00A 追加的其他数据在旧版本的系统中不被读入。
第 4 章 操作篇
4-17. 机器设置
475
4
<定制>

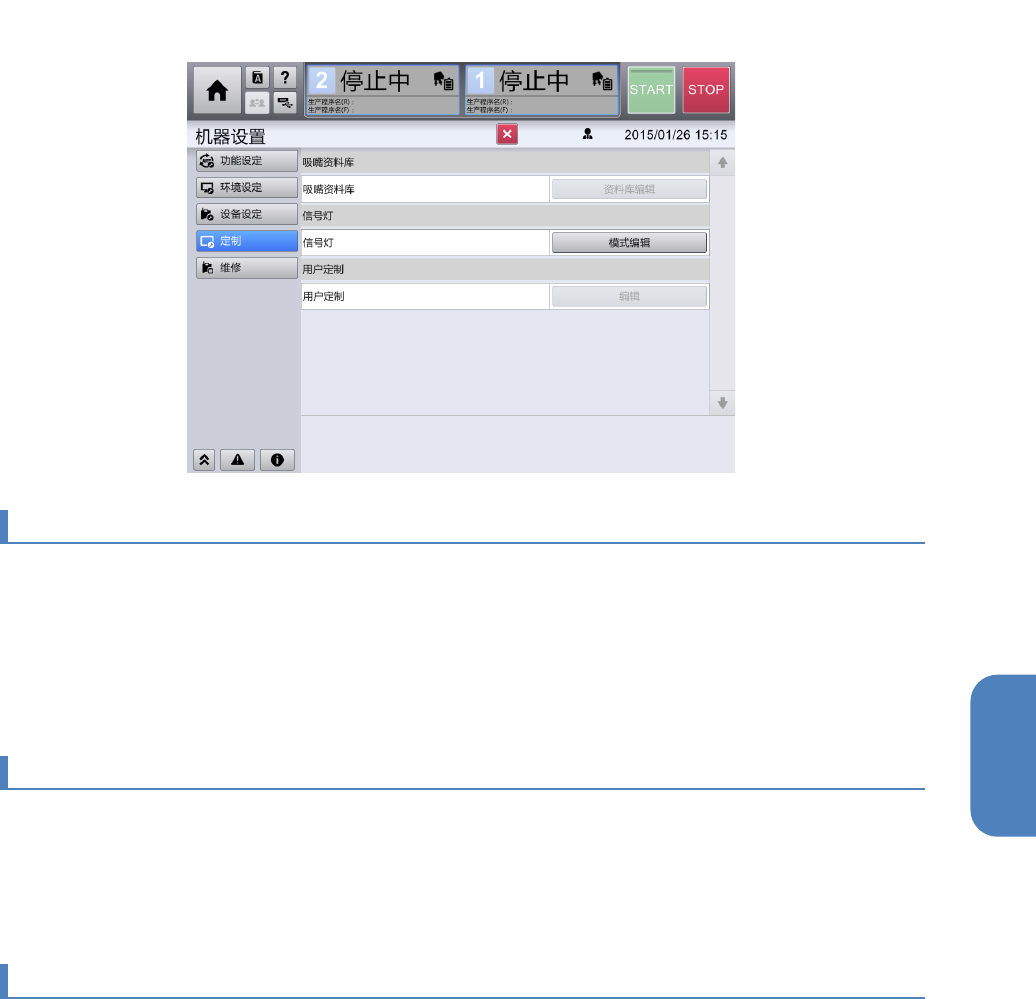

4-17-47. 吸嘴资料库
资料库编辑
编辑装置内的吸嘴资料库，对已有的吸嘴的参数（容许值）进行编辑，追加试制吸嘴等的新建吸嘴。
（注意）目前本功能尚未安装，不能使用。
4-17-48. 信号灯
资料库编辑
对装置的状态发生变化时的信号灯点亮模式进行编辑。
4-17-49. 用户定制
编辑
按用户级别分别设定「可显示的画面」「可操作的功能」「可变更的数据」的权限。
（注意）目前本功能尚未安装，不能使用。
第 4 章 操作篇
4-17. 机器设置
476
4-17-50. 信号灯模式编辑
RX-7 的状态
信号灯显示
详细说明
手动 上层(红):OFF
中层(黄):OFF
下层(绿):OFF
蜂鸣器:OFF
选择 RX-7 在生产过程中以外的状态下的手动操作
时，或处于数据编辑状态时的信号灯亮灯模式、以
及蜂鸣器的 ON/OFF。
正常运转 上层(红):OFF
中层(黄):OFF
下层(绿):ON
蜂鸣器:OFF
选择 RX-7 在生产中（向基板贴装元件作业中）的
信号灯亮灯模式及蜂鸣器的 ON/OFF。
正常停止 上层(红):OFF
中层(黄):OFF
下层(绿):ON
蜂鸣器:OFF
选择生产动作正常停止，可使用[START]按钮直接
重新开始时的信号灯亮灯模式及蜂鸣器的
ON/OFF。
错误停止 上层(红):闪烁
中层(黄):继续
下层(绿):继续
蜂鸣器:ON
选择发生某种错误，装置单元停止时的信号灯亮灯
模式及蜂鸣器的 ON/OFF。
•
因紧急停止而停止的状态
•
在正常运转中发生错误的状态
•
在手动操作中发生错误的状态
发生错误时，排除原因后，按[RESET]按钮即解除
错误停止状态。
基板搬入搬出等待状
态(前)
上层(红):OFF
中层(黄):ON
下层(绿):ON
蜂鸣器:OFF
在正常运转状态下，经过一定时间的待机后上游装
置的基板未被搬入、或者经一定时间的待机后基板
未被搬出到下游装置时显示。请选择在前侧通道上
发生基板搬入等待、或搬出等待时的信号灯亮灯模
式及蜂鸣器的 ON/OFF。
基板被搬入、搬出后，此状态即被解除并返回正常
运转状态。
