第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
499
4

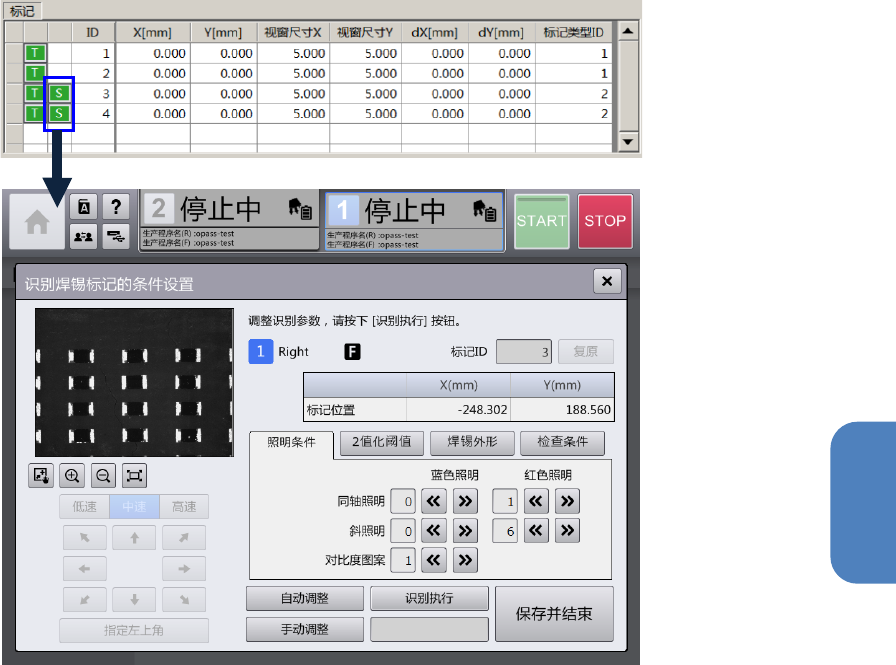

(8) 示教焊锡的识别参数
[焊锡识别的条件设置] 对话框可从以下画面显示。
• 从[编辑生产程序] – [BOC/领域标记] 画面触摸 [S] 按钮即显示
• 从[BOC/领域标记示教] 对话框触摸 [焊锡识别的条件设置] 按钮即显示
• 从[BOC/领域标记识别测试] 对话框触摸 [焊锡识别的条件设置] 按钮即显示
关于[识别焊锡标记的条件设置] 对话框请参见「4-18-6 标记示教」。
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
500

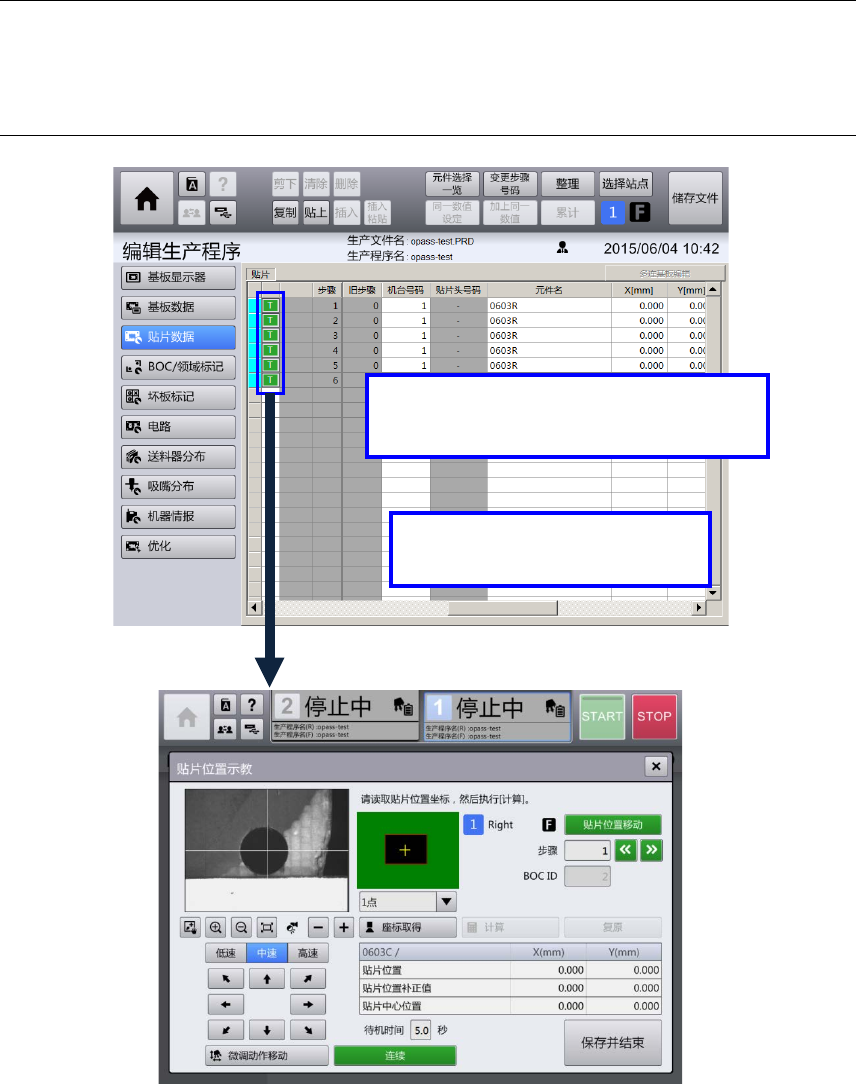

(9) 示教元件贴片位置
从 [编辑生产程序] – [贴片数据] 画面触摸要进行元件贴片位置示教的步骤的 [T] 按钮，即显示
[贴片位置示教] 对话框。
有关[贴片位置示教] 对话框请参见「4-15-4 贴片示教」。
贴片位置示教，即使步骤信息的元件名尚未被设置也可进行示教。但如果元件名未被设置，则在贴
片位置示教中的监视器上不会描绘元件的外形尺寸的外框线。
注意
触摸 [T] 按钮显示 [贴片位置示教] 对话框后，将对用于补正 BOC 标记位置的步骤信息的
[BOC/领域标记 ID] 中指定的 BOC 标记进行识别。如果[BOC/领域标记 ID] 的值为 0，则不会
进行补正动作。
[贴片数据] 画面
[贴片位置示教] 对话框
元件名即使是空白栏也可示教。
由于会显示[T] 按钮，因此要按照必要的
贴片数量制作空白数据。
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
501
4

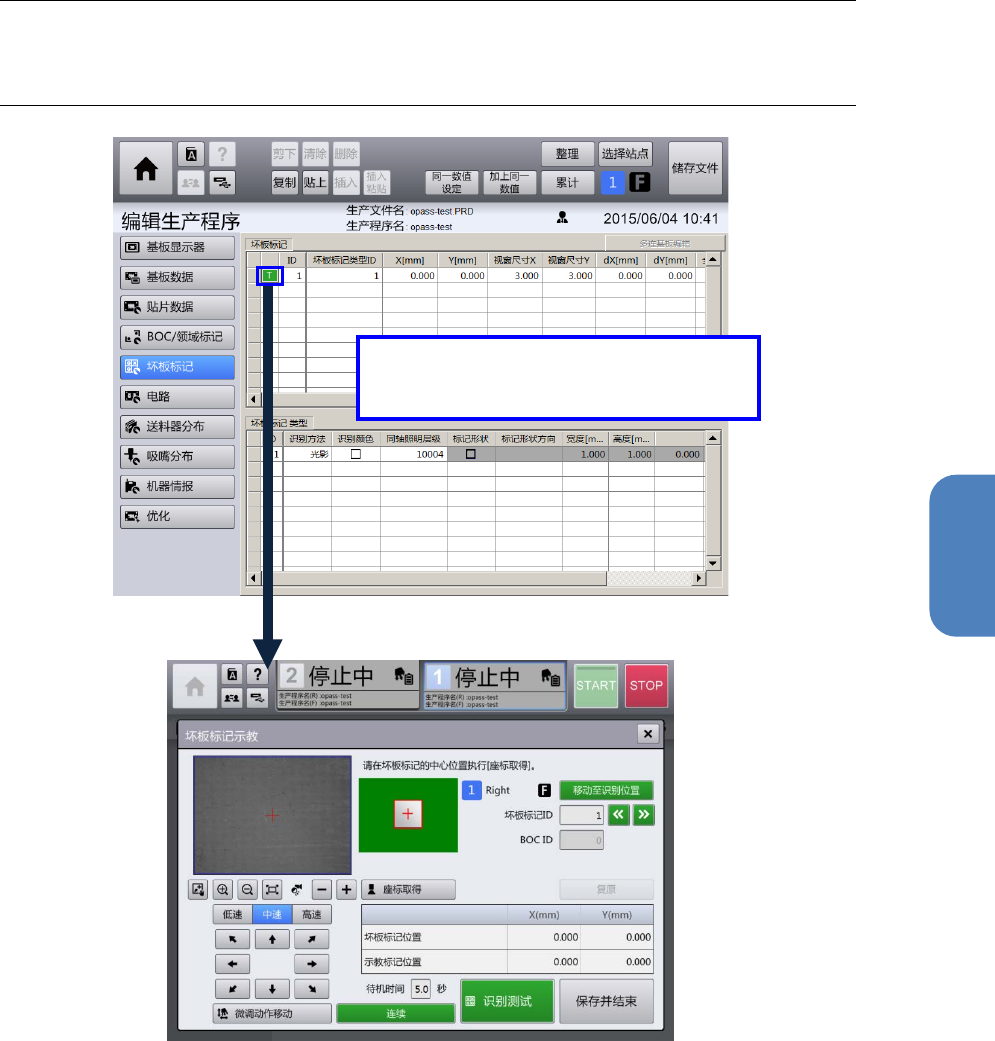

(10) 示教坏板标记位置
从[编辑生产程序] – [坏板标记] 画面触摸要进行坏板标记识别位置示教的坏板标记的 [T] 按钮，
即显示[坏板标记示教] 对话框。
关于[坏板标记示教] 对话框请参见「4-15-3 坏板标记示教」。
注意
触摸[T] 按钮显示 [坏板标记示教] 对话框后，将对用于 BOC 标记位置补正的坏板标记信息的
[BOC ID] 中指定的 BOC 标记进行识别。如果[BOC ID] 的值为 0，则不会进行补正动作。
[坏板标记] 画面
[坏板标记示教] 对话框
由于要显示[T] 按钮，因此要按照必要的
坏板标记数量制作空白数据。
