第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
507
4

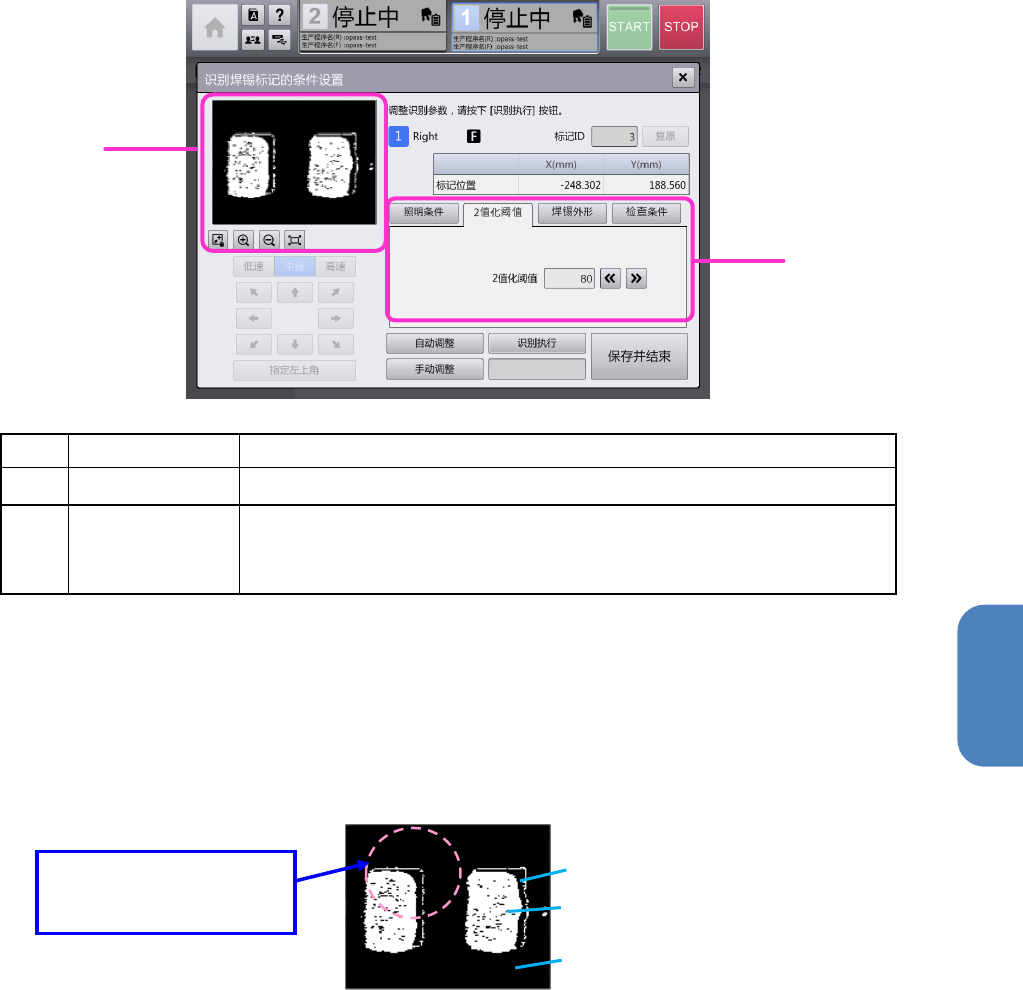

2 值化阈值
记号
名称
说明
(a) OCC 监视器
显示设定的 2 值化阈值下的摄像图像。
(b) 2 值化阈值
对焊锡识别的以下参数进行调整。
•
2 值化阈值： 在 0～255 的范围内调整焊锡识别图像的 2 值化阈
值。
一边观察 OCC 监视器，一边调整 2 值化阈值，仅使焊锡的部分明亮可见。
※可使用自动调整功能自动设定参数。
在编辑框中直接输入数值，或选择编辑框右侧的按钮调整 2 值化阈值，仅使 OCC 监视器中显示的焊锡
明亮可见。
* 如下图所示的电极垫片(焊盘 Pad)的轮廓线，大约 1 个像素的焊锡以外的光泽不会影响识别。
继续示教，在[焊锡识别的条件设置] 画面中也可使用自动调整功能自动设定参数。
如果阈值的调整较困难，可通过选择[照明调整] 选项卡返回照明调整画面，重新调整照明。调整结束
后，请选择[焊锡外形] 选项卡。调整值即会更新，进入下一工程。
a
b
焊锡
电极垫片(焊盘 Pad)
基板阻焊部分
如果轮廓线的宽度约为 1
个像素，不会影响识别。
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
508

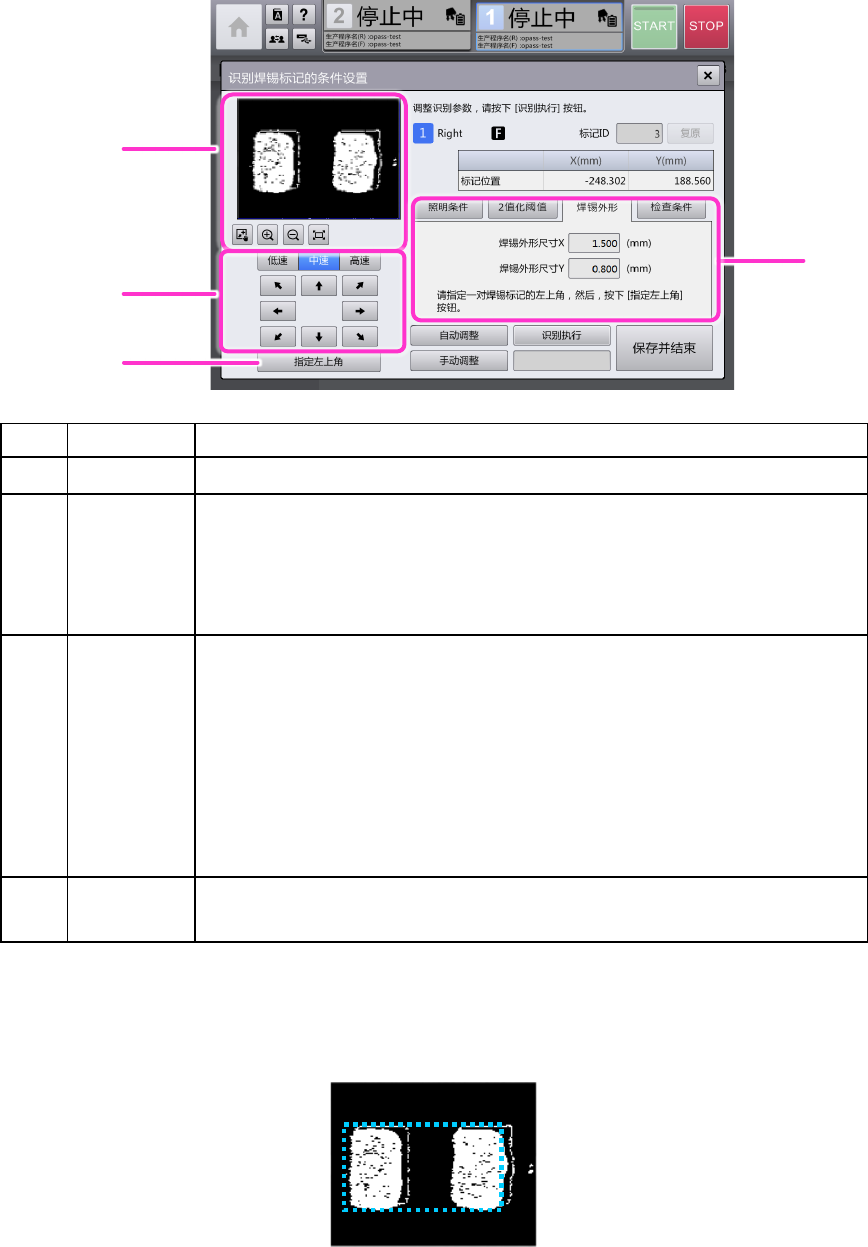

焊锡外形
记号
名称
说明
(a) OCC 监视器
显示摄像图像及焊锡外形领域。
(b) 焊锡外形
调整识别焊锡的以下参数。
•
焊锡外形尺寸 X：在 0.001～8.000 范围内调整 1 组焊锡外形的横方向
尺寸。
•
焊锡外形尺寸 Y： 在 0.001～8.000 范围内调整 1 组焊锡外形的纵方
向尺寸。
(c) 微调整按钮 进行焊锡外形领域的设定，按照以下步骤将光标向焊锡外形的左上角
（第 1 点）以及右下角（第 2 点）移动并进行设定。
要使光标按照预先设定的焊锡外形尺寸 XY 尺寸的四角外框线描绘。
①进行微移动，使左上角（第 1 点）与外框线的左上角一致。
②触摸指定左上角按钮确定位置。
③进行微移动，使右下角（第 2 点）与外框线的右下角一致（在左上角固
定的状态下移动外框线的右下角位置）
④触摸指定右下角按钮确定尺寸。
(d) 指定左上角
指定右下角
在上述微调整按钮的操作过程中，确定焊锡外形尺寸的左上角位置、以及
右下角位置。
一边观察监视器，一边设定焊锡外形尺寸，使其外接到 1 组焊锡印刷。
焊锡外形框的操作要操作微调移动按钮，分别指定窗口的左上角和右下角 2 点，使其外接到 1 组焊锡印刷，
选择 OK 按钮。
调整结束后，请选择[检查条件] 选项卡。调整值即会更新，进入下一工程。
a
b
c
d
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
509
4

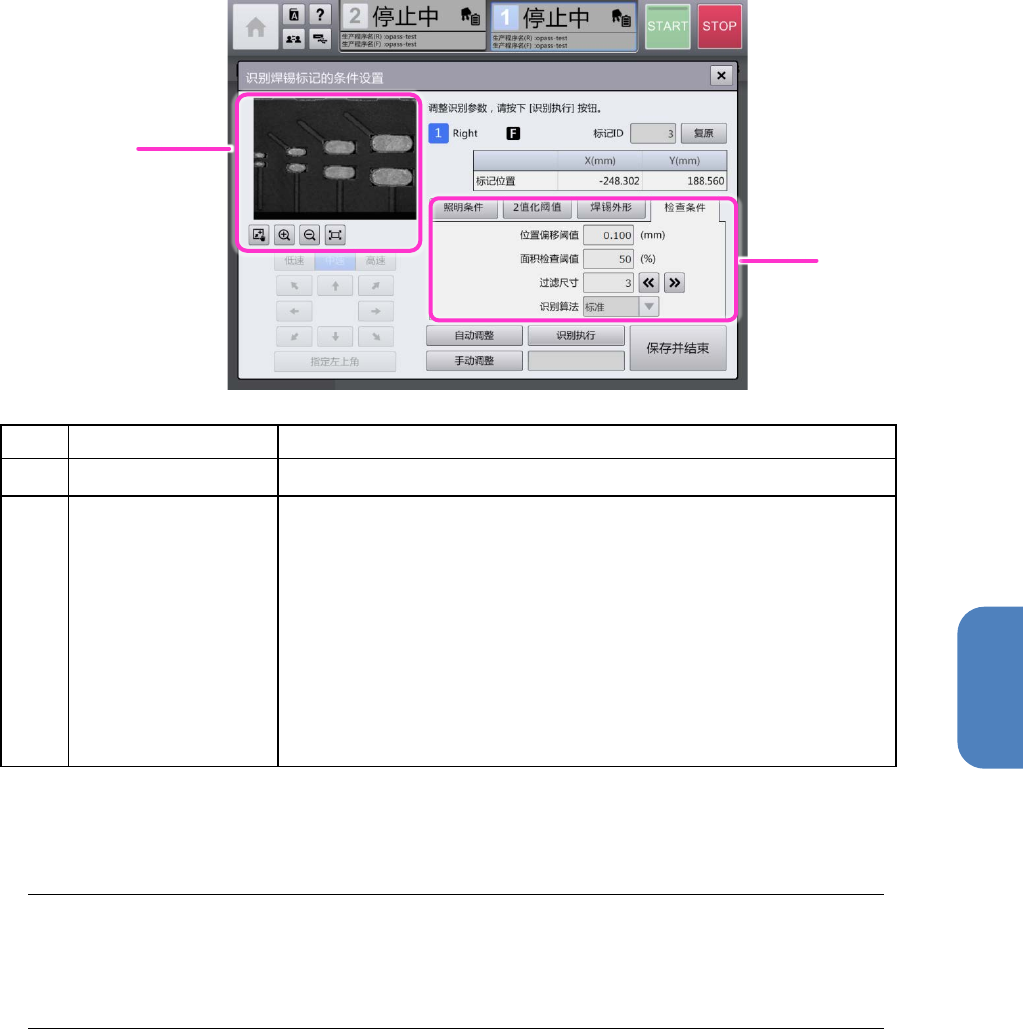

检查条件
记号
名称
说明
(a) OCC 监视器
显示设定的过滤(噪音)尺寸下的 2 值化图像。
(b) 检查条件
调整识别焊锡的以下参数。
•
位置偏移（检查）阈值：在 0.000 ～ 0.500 (mm)的范围内调
整焊锡位置偏移检查中检测的位置偏移量的阈值。指定为 0，
则不实施位置偏移检查。
•
面积检查阈值：在 0～100(%)的范围内调整面积检查(状态检
查)中使用的面积比的阈值。指定为 0，则不实施面积检查。
•
过滤(噪音)尺寸：在 3～23 的范围内调整标记周围的降噪级
别。
•
识别算法：显示焊锡识别中使用的识别算法的种类。不能编
辑。
输入在焊锡位置偏移检查中检测的位置偏移阈值以及在状态检查中检测的面积比的阈值。
检测框为示教时的焊锡外形尺寸+位置偏移阈值。
Tips
检测范围将以位置偏移检测阈值为基准进行设定。
位置偏移检查的阈值输入 0 时，不进行位置偏移检查。
面积检查的阈值输入 0 时，不进行面积比的检查。
a
b
