第 4 章 操作篇 4- 19. I FS - NX 的使用（选 项） 532 元件交换（更换）的流程 (1) 生产中 发生 元件 用完 时， 将显示 [ 元件缺料 ] 对话框 。 (2) 在 [ 元件缺料 ] 对话框中触摸 发生元件用完 单元的 [ 供料器 元件 交换 ] 按钮 ，即 显示 [ 元件 交换 ] 对话 框。 [ 元件 交换 ] 对 话框 ，将显示装入元件 或供应商零件 编号等从 IFS 服务 器取得 的 供料器 的 …
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
531
4
(f) 库存元件设定 显示在[共通面板] 中选择的单元相关 [库存元件设定] 对话框。
(g) 核对状态 显示装置全体元件核对状态的结果。
•
：全部供料器核对 OK，可开始生产。
•
：存在核对 NG 的供料器或在忽略核对的状态下，
但如果替换供料器核对 OK 时，可开始生产。
•
：存在核对 NG 的供料器，不能开始生产。
•
：发生通信错误时，与个别的核对状态无关，进
行显示。
(h) 强行 将由于元件用完变为核对 NG 的元件强制变为核对 OK。
在机器设置中设定为可强行时，显示此项。
(i) 点 通知搭接点。解除搭接状态。
仅在已装入的元件被搭接时，才能按下此按钮。
(j) 区域设置 如果在搭接区域内未能检测出搭接点，重新设定搭接区域，检测出
搭接点。
仅当已装入的元件正被搭接，未能检测出搭接点时，此按钮才能按
下。
(7) 要开始生产、触摸[START] 按钮后，确认与 IFS 服务器的通信状况。如不能通信会显示错误提示信
息不能开始生产。
(8) 如果误安装防止功能为 ON，按[START] 按钮的处理时供料器的状态为[核对 OK]，或存在不是 [忽略
核对]状态的供料器时，会由于联锁检查出现错误，不能开始生产。但是已设定 ALT（元件供给位置
备用）的供给部，在 ALT（元件供给位置备用）关系的多个供料器中，只要有 1 个供料器[核对 OK]，
或有 [核对忽略] 的供料器，则该元件不会由于联锁检查出现错误。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
532
元件交换（更换）的流程
(1) 生产中发生元件用完时，将显示[元件缺料] 对话框。
(2) 在[元件缺料] 对话框中触摸发生元件用完单元的 [供料器元件交换] 按钮，即显示[元件交换]对话
框。[元件交换] 对话框，将显示装入元件或供应商零件编号等从 IFS 服务器取得的供料器的核对信
息，在[详细错误] 中显示「元件缺料」或「超过 MSD 使用期限」等错误原因。
名称 说明
供应位置# 显示供料器的吸取位置。
操作 、以及 按钮可变更供给位置。
元件名 显示生产程序中配置的元件名。
安装元件 显示从 IFS 服务器通知的已被装入的元件名。
库存元件 显示元件的剩余数。
供应商零件编号 显示从 IFS 服务器通知的已被装入元件的供应商零件编号。
序号 从 IFS 服务器通知的已被装入元件的序列号
详细错误 用文字显示错误详情。
CHK 元件核对 OK 后即显示“OK”。
实施了强制元件交换（更换）的供给部显示“F”。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
533
4
(3) 显示[元件交换（更换）] 对话框时，会自动选择显示发生元件用完的供给位置。
(4) 将发生元件用完的对象供料器卸下。对象供料器将变为「未安装」状态，核对结果将被清除。
(5) 将元件从新的卷筒安放到供料器，通过手持式终端实施元件核对。

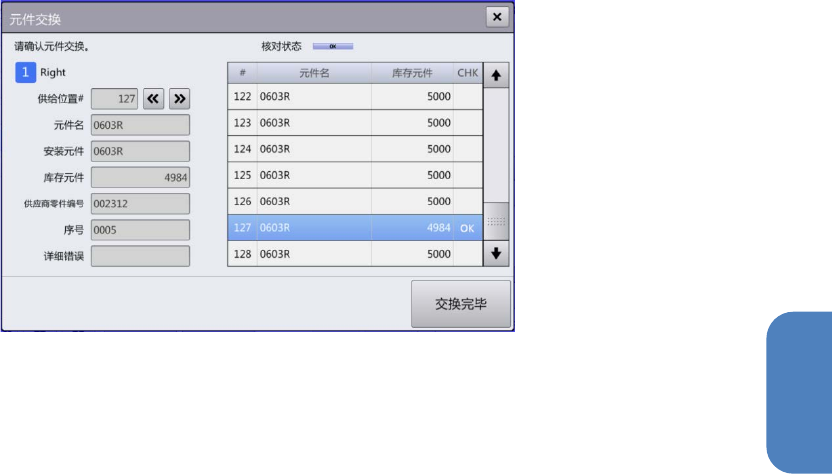

(6) 将已更换完元件的供料器安装到装置上。如果有未进行正确核对的供料器，[CHK]中会显示 NG。进
行正确核对后，[CHK] 即显示 OK。但是，机器设置的强行操作功能为 [无需核对] 的元件，即使处
于未核对状态，[CHK]也会显示 OK。如果核对供给装置(台架)的对象台架被设定为 OFF，由于会变为
[无需核对] 的状态，即使是未核对状态， [CHK] 也将显示 OK。
(7) 确认对象供给部的核对状态变为 OK，[详细错误] 的「无元件」已解除后，[CHK] 将显示 OK，清除
[详细错误]。
(8) 触摸[交换完毕] 按钮后，发生元件用完错误的供给位置的 [CHK] 变为 OK 的供料器，在实际供给
位置进行供料器的安装检查后，实施元件交换（更换）完成的处理，元件剩余数（库存数）的重置
处理，之后，元件用完状态即被解除。
