第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
539
4

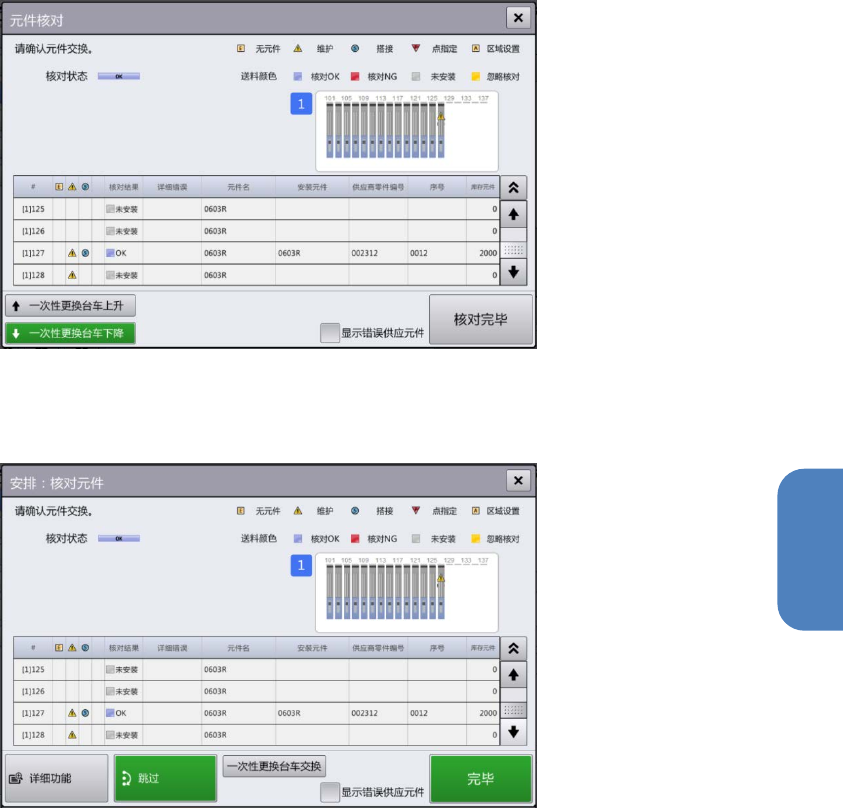

核对相关的画面
通过 IFS-NX 对应将误安装防止功能设定为 ON 时，以下各画面的编排也将会变更。
显示的内容及操作方法与 [供给装置] 画面相同。
• [安排] – [供料器设置] 画面 – [元件核对] 对话框
• [安排] – [支援准备] 画面 – [安排：元件核对] 对话框
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
540
4-19-5. 元件剩余数管理功能
元件剩余数，在 IFS 服务器端管理。IFS 服务器将根据接收的循环报告、吸取丢失、元件消耗的通知，计
算元件剩余数。
• 吸取与向基板贴片、废弃
• 确认生产中的贴片吸取错误
以下时间段中发生的元件消耗有关问题，不通知 IFS 服务器端。
• 空洞示教中的送料
• 元件生成向导中的元件手动吸取
元件剩余数的显示
元件剩余数的管理将在 IFS 端进行。如果在机器设置中将元件剩余数变更设定为 OFF，则从贴片机端
不能变更元件剩余数。元件剩余数变更为 ON 时，在贴片机端可变更元件剩余数。变更的元件数会通知
给 IFS。被搭接的元件，将显示在装载的元件与搭接元件的剩余数的合计值中。
元件剩余数的变更
在 IFS-NX 中，通过贴片机端的操作可变更元件剩余数。
・ 仅限核对 OK、忽略核对的元件，可变更元件剩余数。
・ 已在设置中将 [元件剩余数设定]设定为 OFF 时，仅可对忽略核对的元件变更剩余数，但不会通
知 IFS 服务器。
・ 生产操作中的元件剩余数不能变更。生产停止中可变更元件剩余数。
・ 按下[个别重置] 、 [重置所有元件剩余数] 按钮时，也会将元件剩余数通知 IFS 服务器侧。
元件剩余数的变更条件
元件剩余数设定
核对状态 剩余数变更
ON
OK 可变更
NG 不可变更
核对忽略 可变更
OFF
OK 不可变更
NG 不可变更
核对忽略 可变更
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
541
4
4-19-6. 随机供料器设置
此功能实现了用户将供料器安装到任意位置，即可进行生产。
触摸[编辑生产程序] – [供料器分布] 画面的 [取得供料器配置] 按钮，即可从 IFS 服务器取得已装载
的供料器，反映到供料器分布中。
详情请参见「4-11-9. 送料器分布编辑」。
4-19-7. 追溯功能的概要
为了管理元件的贴片履历，需要将基板的条形码或各电路的条形码识别结果、各贴片点的追溯信息通知
IFS 服务器。
取得的追溯信息如下。
• 元件名
• 元件批次编号
• 基板或电路序列号
• 制造日期时间(在各机器上的生产开始及基板搬出日期时间)
• 贴片 ID 或 XY 坐标
• 贴片机器 ID
• 电路编号
• 台架类别(前/后)
• 贴片头编号
• 贴片吸嘴编号
