第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
544

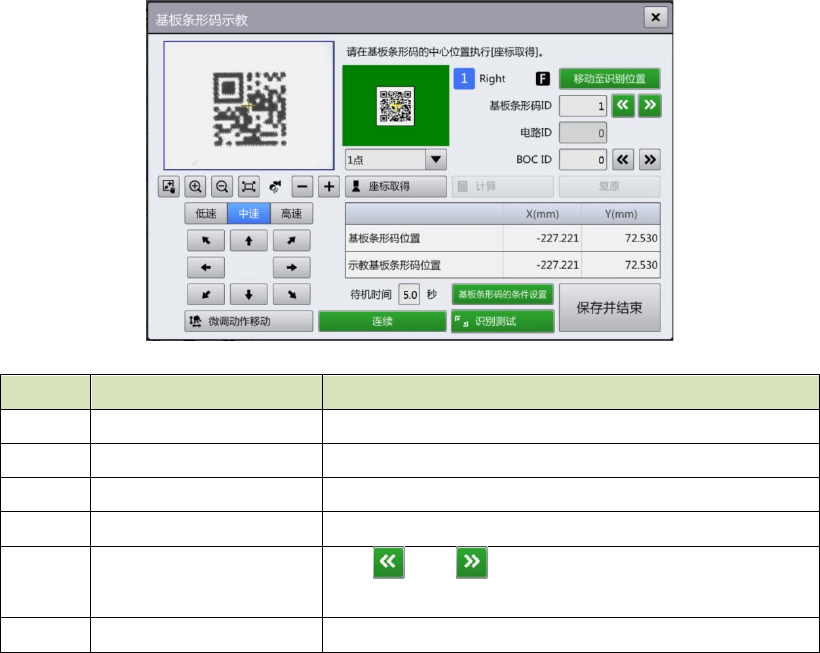

(5) 触摸要进行示教的基板条形码的 [T] 按钮，即显示[基板条形码示教] 对话框。
记号 名称 说明
(a) 基板条形码的条件设置 显示基板代码识别条件设定画面。
(b) 识别测试 在通常模式下进行基板代码的识别。
(c) 保存并结束 保存编辑内容关闭对话框。
(d) 移动至识别位置 移动到基板代码的识别位置。
(e) 基板条形码 ID
操作 、及 按钮，用于变更选择中的基板代码
ID。
(f) BOC ID 显示补正时使用的 BOC ID。
※显示其他示教时必要的按钮、基板条形码（代码）位置。
(6) 在[基板条形码示教] 对话框中进行基板代码中心位置的示教。[基板条形码的条件设置] 对话框的
基本操作方法与[贴片位置示教] 对话框等相同。示教点可从「1 点」「2 点」「3 点」中选择。按照
必要点数执行 [坐标取得]后，按[计算] 按钮算出中心位置。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
545
4
(7) 进行基板代码中心位置的示教后，触摸[基板条形码条件设定] 按钮，即显示[基板 2 次元条形码识
别条件设定] 对话框。（[基板 2 次元条形码识别条件设定] 对话框也可从[基板条形码] 画面触摸
[P] 按钮进行显示。）
记号 名称 说明
(a) 识别执行 在学习模式下进行基板代码的识别。
识别成功时学习数据即被更新。
(b) 自动取得照明设置 一边变更照明条件，一边反复识别基板代码，取得可识别
的照明条件。
(c) 标记识别学习状态 显示学习完/未学习完。
(d) 基板条形码 ID 显示选择中的基板代码的 ID。
(e) 位置 显示基板代码的位置。
(f) 二次元代码种类
从[DataMatrix] 、[QR Code]、[Micro QR]中选择二维码
的种类。
(g) 二次元代码状态
选择二维码与背景基板亮度对比度。从[比基板亮]、 [比
基板暗]中选择
(h) 照明设定
设定识别时的照明级别。
仅可使用闪光照明。
(i) 识别设定
从[2 值化识别]、[多值化识别]中选择基板条形码的识别方
法。
(j) 2 值化阈值
在 0～255 的范围内输入选择[2 值化识别]时在图像的 2 值
化处理时使用的阈值。
(k) 对比度
在 0～1.000 的范围内输入识别时对比度的值。
(l) 亮度
在 0～1.000 的范围内输入识别时的亮度值。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
546
(8) 在[基板二次元条形码识别参数设定] 对话框中，调整基板代码的识别参数。按[照明设定自动取得]
按钮，识别参数即可自动调整。在本画面中识别基板代码后，将制作学习数据，注册到生产程序中。
注意
进行生产时，要在本画面中事先制作学习数据。
(9)选择[基本设定] 选项卡，从[DataMatrix] / [QR Code] / [Micro QR]中选择需识别的二维码种类。
（如果是新建的数据，由于是未选择状态，需要进行选择。）
(10) 按照 OCC 摄像机监视图像中显示出的二维码与基板面的亮度差别，调整画面左上部的参数。从[比基
板亮] / [比基板暗] 中选择。
(11) 按[照明设定自动取得] 按钮，进行识别参数的自动调整。调整识别调整参数调整过程中，画面左上
部会显示 OCC 摄像机的监视器图像的参数调整状态。由于照明调整自动调整会花费时间，若要在中
途中止时，可按 [STOP] 按钮中止。照明调整自动调整完成后，画面会显示照明调整结果，在调整
结果的照明条件下显示监视器画像。
(12) 选择[照明设定] 选项卡、及[识别设定] 选项卡后，可对各种 [照明层级] 、 [对比度]、[亮度]、
[识别方法]、[2 值化阈值] 的数据进行确认及编辑。
(13) 按[识别执行] 按钮，进行二维码学习数据的制作及识别。学习数据制作后，标记识别学习状态的显
示将从未学习变为学习完。按[识别执行] 按钮识别结果已进行正确识别后，[识别执行] 按钮的下
部会显示 “OK”，识别字符串中会显示识别出的二维码字符串。如果识别失败，
[识别执行] 按钮
的下部将显示“NG”。
(14) 在[基板 2 次元条形码识别条件设定] 对话框中进行了参数调整及使用识别执行进行学习数据的制作
后，操作[保存并结束] 按钮，会更新编辑过的基板代码及基板代码类型相关识别参数，重新显示
[基板条形码示教] 对话框。
