第 4 章 操作篇 4- 19. I FS - NX 的使用（选 项） 549 4 ◆ 从 [ 基板条形码 ] 画面 调出的示教 画面的关系 [ 基板条形码 ] 画面 [ 基板条形码示 教 ] 对话 框 [ 基板 2 次元条 形码识别条件 设定 ] 对话框 [ 基板条形码识 别测试 ] 对话框 [ 基板条形码 连续识别 ] 对话框 连续识别 设定基板代码条 件 识别测试 P T 设定基板代码 条件
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
548
(20) 操作[基板条形码识别测试] 对话框的 [保存并结束] 按钮，即对编辑过的基板代码及基板代码类型
相关的识别参数进行更新，重新显示[基板条形码示教] 对话框。
(21) 操作[基板条形码示教] 对话框的 [保存并结束] 按钮，将对编辑过的基板代码位置信息进行更新，
返回显示[基板条形码] 画面。
(22) 基板代码数据的示教操作完成后，要在[编辑生产程序] – [优化] 画面中实施优化。[电路展开]
指定为 [展开] 的基准电路的电路代码位置信息将在各电路上被展开。
(23) 优化处理正常完成后，触摸[覆盖保存] 按钮保存编辑中的生产程序。
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
549
4

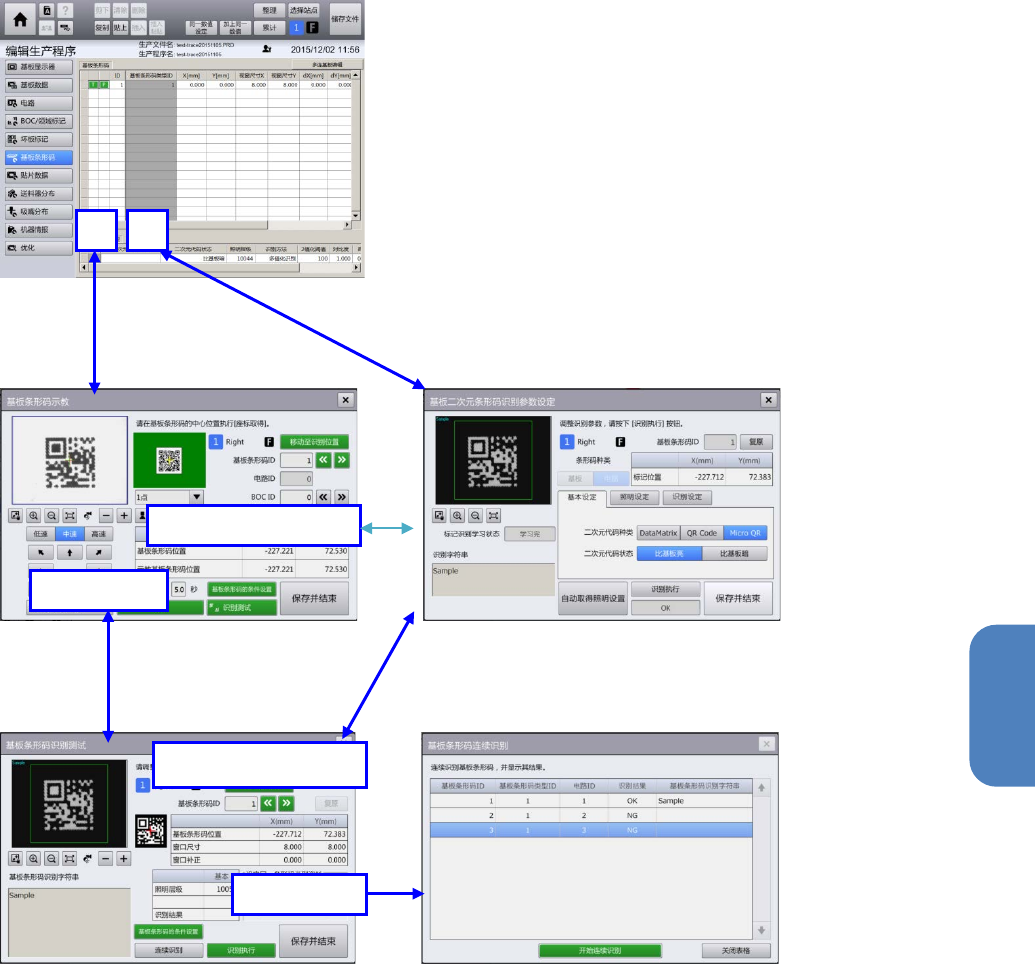

◆ 从[基板条形码] 画面调出的示教画面的关系
[基板条形码] 画面
[基板条形码示教] 对话框 [基板 2 次元条形码识别条件设定] 对话框
[基板条形码识别测试] 对话框 [基板条形码连续识别] 对话框
连续识别
设定基板代码条件
识别测试
P
T
设定基板代码条件
第 4 章 操作篇
4-19. IFS-NX 的使用（选项）
550
4-19-9. 使用追溯功能时的生产
生产时的基板代码识别流程
使用已注册基板代码信息的生产程序进行生产的步骤说明如下。
(1) 在[顶部菜单] – [安排] – [准备支援] 画面中，将生产程序向已注册基板代码信息的生产程序进
行切换操作。
注意
如果生产程序中基板代码信息未被正确注册，准备时会显示错误提示信息，生产程序切换有时
会失败。
(2) 准备操作完成后，在[顶部菜单] – [生产] 菜单的任意画面中按 [START] 按钮开始生产。按
[START] 按钮开始生产时，会进行与 IFS 服务器的通信确认。若不能通信将显示错误提示信息不能
开始生产。
(3) 如果机器设置的 [追溯] 为 ON，将向 IFS 服务器通知追溯有效。确认机器设置与生产程序的设定没
有矛盾。
如果机器设置的 [追溯]为 OFF，使用[追溯] 被设定为 ON 的生产程序进行生产时，显示警告提示信
息后，将在不使用追溯功能的情况下，进行生产。
(4) 开始生产时，如果追溯功能有效，在基板生产时各种标记识别后，会进行基板代码或电路代码的识
别。基板代码或电路代码的识别成功后，将向 IFS 服务器通知识别结果。
(5) 基板代码或电路代码的识别失败时，将显示[警报] 对话框停止生产。从[报警]对话框选择 [错误处
理] ，即显示 [顶部菜单] – [生产补助] – [错误处理] 画面，可对基板代码或电路代码的识别
错误实施以下处理。
• 显示[基板条形码识别测试] 对话框及[基板
2 次元条形码识别条件设定] 对话框，修正基板代码识
别参数，进行学习数据的制作。
• 显示[手动基板序号输入] 对话框，从手持式终端读取二维码，或从软键盘手动输入，重新识别基板
代码，进行设定。
