第 4 章 操作篇
4-22. 外部输出功能的使用（选项）
558
4-22. 外部输出功能的使用（选项）
4-22-1. 功能概述
对 RX-7 中与生产支援系统的外部输出功能相关连的，元件核对信息通知功能以及事件通知功能，说明其
概要。
(1) 外部输出功能
外部输出功能属于生产支援系统的选项功能，是从生产支援系统向 ESSEGI 公司的 ISM (Intelligent
Storage Management System)和用户的 MES (Manufacturing Execution System)等外部系统输出卷轴信
息等数据的功能。
本功能在机器主体一方称为“外部输出功能”。(自 Ver.2.05.00A 以后，将“外部 I/F 系统”改称为
“外部输出功能”，将“外部输出功能”改称为“通知元件核对信息”，将“追溯服务器连接”改称为
“事件通知连接”。)
(2) RX-7 的对应功能
RX-7 主机体的对应内容如下表所示。
关于与 IFS-NX 重复的功能，请参阅「4-19. IFS-NX 的使用（选项）」。
No.
功能概述
主机体对应功能
1 卷轴信息输出
（设备登录）
用条形码阅读机读取卷轴的元件名、序列号和供料器的序列号(可省
略)，将读取的结果通知生产支援系统外部输出功能。
2 误安装防止 使用卷轴信息输出中向生产支援系统外部输出功能传送的卷轴信息（设
备登录）对核对结果进行管理，实现误安装防止功能。
除了使用“卷轴信息输出（设备登录）”的信息以外，其他规格与 IFS-
NX 相同。
3 搭接 利用本体所连接的条形码阅读机读取新旧卷轴的序列号，向生产支援系
统外部输出功能通知搭接信息。
与 IFS-NX 不同，不能将搭接信息与供料器序列号关联存储。如过把到达
接缝前的供料器进行了替换，必须再次进行搭接操作。
除上述之外的规格与 IFS-NX 相同。
4 追溯 使用卷轴信息输出中向生产支援系统外部输出功能发送的卷轴信息（设
备登录）对核对结果进行管理，实现追溯功能。
除上述之外的规格与 IFS-NX 相同。
5 元件剩余数更新 对装置中用于生产的元件消耗数及元件剩余数进行管理。如果与元件剩
余数有关的 ISM 联系处于有效状态，元件剩余数将从 ISM 接收。
当 ISM 联系处于无效状态时，元件剩余数的初始值将是元件数据中设置
的初始值。
第 4 章 操作篇
4-22. 外部输出功能的使用（选项）
559
4
4-22-2. 基板条形码规格
关于基板条形码规格，是与 IFS-NX 相同的规格。请参阅“4-19-2. 基板条形码规格”。
4-22-3. 机器设置
外部输出功能，分别设定了[通知元件核对信息] 、[误安装防止] 、 [追溯] 、[发生条形码识别错误时，
跳过电路] 4 个选项功能。为了将[追溯] 设定为 ON，[误安装防止] 要被设定 ON。为了将[发生条形码识
别错误时，跳过电路] 设定为 ON，[追溯] 要被设定为 ON。
使用外部输出功能的各功能时，安装（付费）选项后，要通过机器设置将功能有效化。本节对关于元件核
对信息通知的设定方法、事件通知设定的方法、误安装防止功能、追溯功能的 ON/OFF 设定、以及其他在
本功能中使用的参数进行说明。
通过付费选项安装程序安装外部输出功能的选项后，［顶部菜单］ - ［机器设置］ - [装置设定] 画面
中即会显示[设置元件核对信息通知]、[设置事件通知连接] 、[外部输出功能设定] 、以及[误安装防止
设定] 的设定项目。

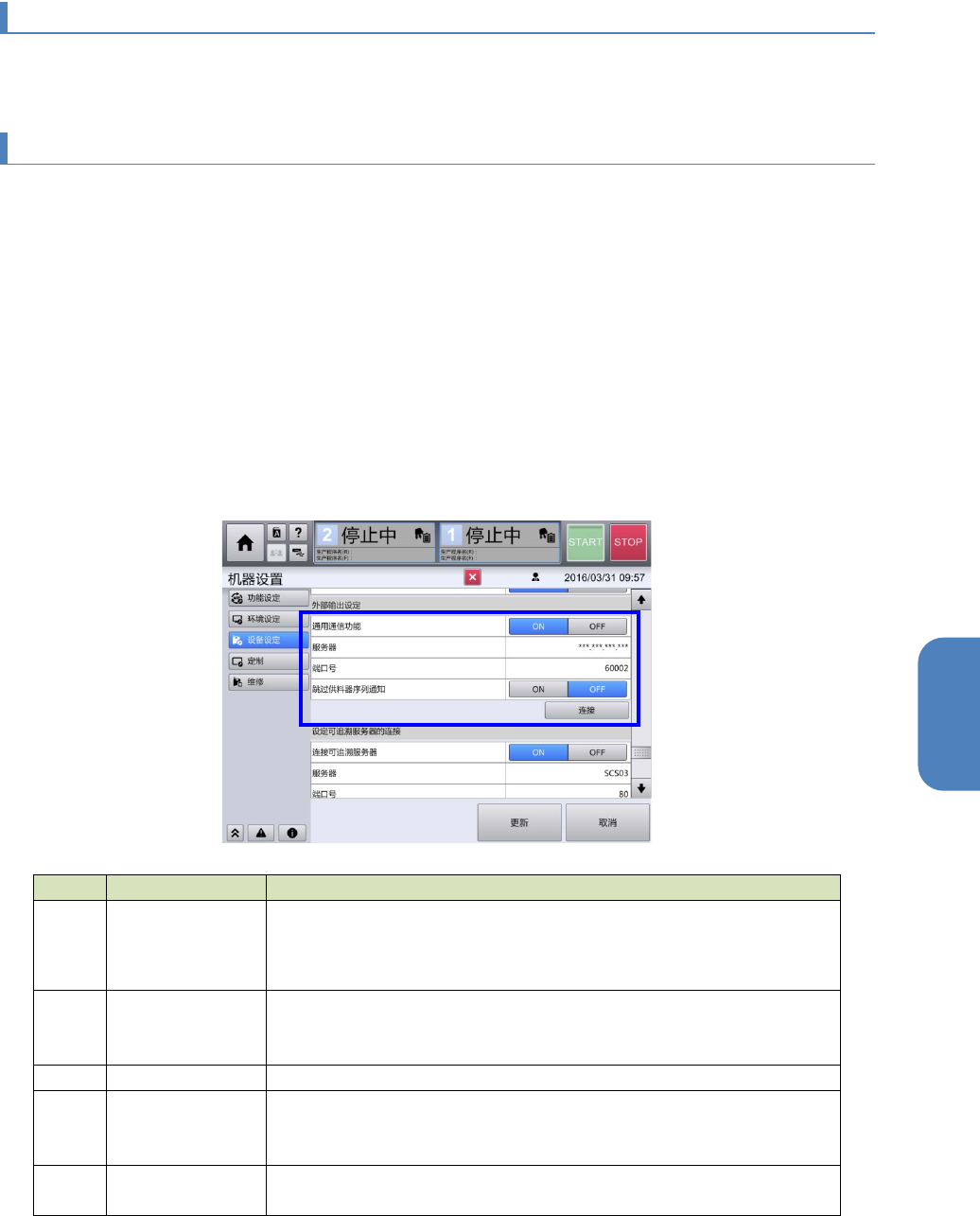

设置元件核对信息通知
记号 名称 说明
(a) 元件核对信息通
知
选择生产支援系统的元件核对信息通知用的通信有或无。
•
ON：与生产支援系统的元件核对信息通知用服务器连接
•
OFF：不与生产支援系统的元件核对信息通知用服务器连接
(b) 服务器 输入生产支援系统的元件核对信息通知用服务器的 IP 地址或服务
器名（计算机名）。
设定与事件通知处相同的服务器名。
(c) 端口号 设定生产支援系统的元件核对信息通知用服务器的端口号。
(d) 跳过供料器序列
通知
启用不读入供料器序列号条形码就能安装的操作。
•
ON：不必读入供料器序列号的条形码
•
OFF：必须读入供料器序列号的条形码
(e) 连接 执行与生产支援系统的元件核对信息通知用服务器的连接。
如果机器设置的数据已被变更，必须先触摸[更新]按钮进行更新。
第 4 章 操作篇
4-22. 外部输出功能的使用（选项）
560

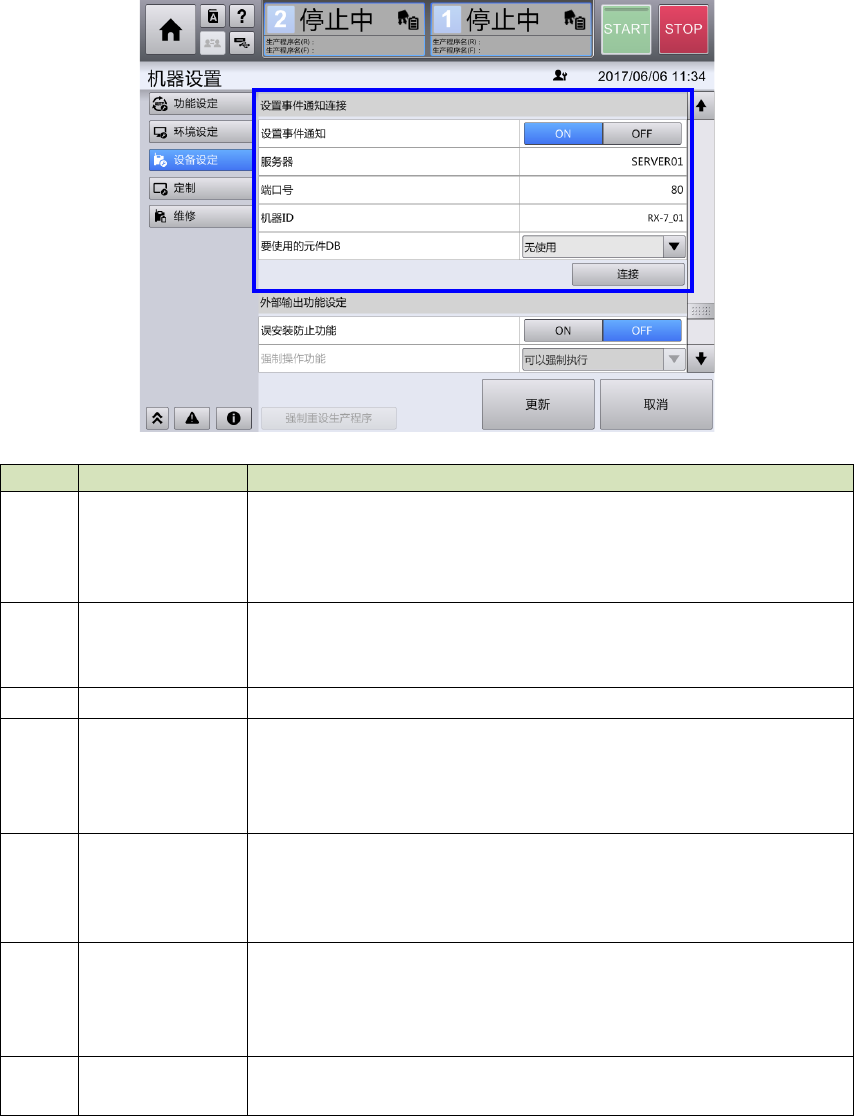

设置事件通知连接
记号 名称 说明
(a) 设置事件通知 选择是否要与事件通知处的连接处理。
为了使用误安装防止功能，需要连接到事件通知处。
•
ON：连接事件通知处
•
OFF：不连接事件通知处
(b) 服务器 输入事件通知处的 IP 地址或服务器名（计算机名）。
设置与生产支援系统的元件核对信息通知用服务器相同的服务器
名。
(c) 端口号 设定追溯服务器的端口号。
(d) 机器 ID 输入连接到事件通知处的机器 ID。
不能使用以下字符。
& < > “ ‘ #
最多字符数为 250 个字符。
(e) 与本体元件数据
库的连接
希望从本体元件数据库取得以下的数据时，设定为 ON。
•
拼接的 HMS 识别设定
•
拼接的误检测次数
•
拼接的最多空袋个数
(f) 本体元件数据库
的参照路径
指定向本体元件数据库文件的参照路径。
例)
为服务器 192.168.0.1 的 Data\Juki-lib.mdb 时
指定为\\192.168.0.1\Data\Juki-lib。
(g) 连接 执行事件通知处的连接。
如果机器设置的数据已被变更，要先触摸 [更新] 按钮进行更新。
