第 4 章 操作篇
4-22. 外部输出功能的使用（选项）
572
⑤ (如以全部元件为对象时)触摸[统一选择 [1] Right]或[ 统一选择 [2] Left ] 按钮。被选择的
台架上正在安装的元件全部追加到列表中。
⑥ （根据需要）触摸[全部解除]。
经过确认对话框，列表上全部元件的勾选框被解除
⑦ （根据需要）触摸[列表初始化]。
经过确认对话框，全部元件被从列表中删除。
⑧ 对勾选框单独进行 ON/OFF 切换，可以自定义卸载对象。
⑨ 触摸[卸载]按钮。
卸载列表上已被勾选的元件，全部清除列表。

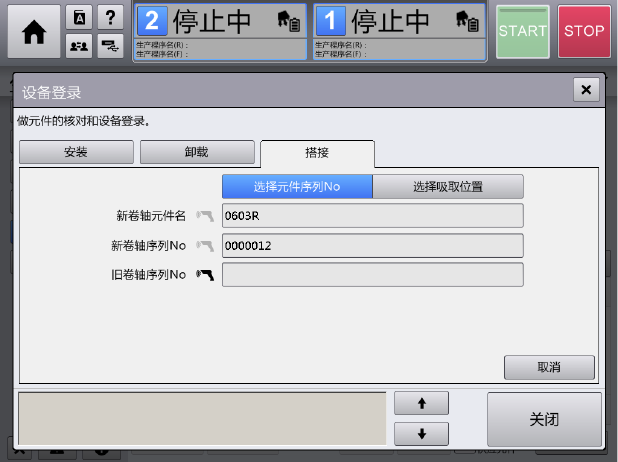

[设备登录]–[搭接]选项卡（选择元件序列 No）
第 4 章 操作篇
4-22. 外部输出功能的使用（选项）
573
4
[设备登录]–[搭接]选项卡（选择吸取位置）
记号 名称 说明
(a) 搭接选项卡 对安装中的元件进行连接新卷轴（搭接）的操作。
(b) 选择核对模式 进行搭接时从以下方法中选择旧卷轴的指定方法。
•
选择元件序列 No：读入以条形码确定的元件序列 No，以此指
定旧卷轴。
•
选择吸取位置：指定搭接对象的供给位置，以此指定旧卷轴。
当不利用元件序列 No 进行核对时，使用本模式。
(c) 新卷轴元件名 输入新卷轴的元件名或读入条形码。
必须是与旧卷轴元件名相同的元件。
(d) 新卷轴序列 No 输入要搭接的新卷轴之元件序列 No 或读入条形码。
(e) 旧卷轴序列 No 输入搭接前的旧卷轴之元件序列 No 或读入条形码。
旧卷轴元件序列 No 被读入后，自动进行搭接登录。
(f) 台架位置 选择进行搭接作业的台架。
(g) 吸取位置 设定搭接的供给位置或从送料器位置的条形码来读取。
如果是 E 8mm D 送料器，扫描安装送料器的穴号（通道１方面）的
条形码。
(h) 通道号 当使用 E 8mm D 送料器时，选择已安装元件的通道号或者读入条形
码。
(i) 确定 触摸后即确定搭接操作。
在[选择吸取位置] 模式中，全部搭接信息被设定后即生效。
(j) 取消 取消对操作中的供给位置的搭接操作，使输入操作回到初始状态。
(k) 操作履历信息 在画面下侧显示本画面中操作过的履历信息。
(l) 关闭 完成设备登录，关闭对话框。
第 4 章 操作篇
4-22. 外部输出功能的使用（选项）
574
• 搭接操作的流程（选择元件序列 No）
搭接按照下述顺序进行操作。
除了输入项目以外，搭接将全部阻塞其他项目。
并且，如输入项目出错时将发出错误信息，清除输入项目，等待正确的输入。
① 触摸[搭接]选项卡，选择[选择元件序列 No]。
标记移动到新卷轴元件名。
② 扫描新卷轴元件名的条形码。
标记移动到新卷轴序列 No。
③ 扫描新卷轴元件序列 No 的条形码。
标记移动到旧卷轴序列 No。
④ 扫描旧卷轴元件序列 No 条形码。
搭接确定。(清除输入项目进到②)
⑤ (要中止搭接时)如触摸[取消]按钮，将全部清除输入项目。
