第
5
章 维护篇
5-2.
保养检查
12
5.

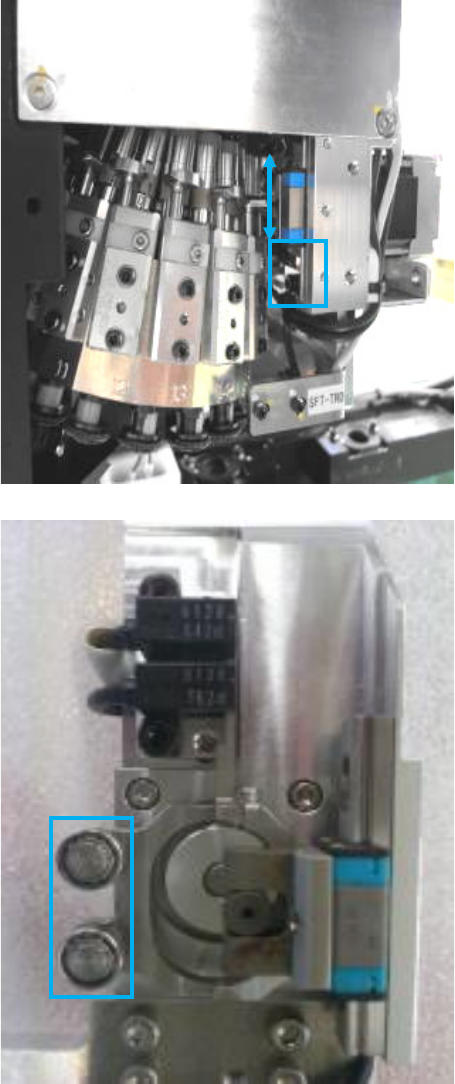

机械阀导轨部的清洁及注油
一面将
LM
导轨上下移动一面用毛刷等向
(E)
部薄薄地均匀地涂敷
AFF
润滑脂。
6.
机械阀滚柱部的清洁及注油
在阀切换手柄的轴承
(F)
部的外周薄薄地涂
敷
AFF
润滑脂。
(E)
(F)
第
5
章 维护篇
5-2.
保养检查
13
5
7.
机械阀过滤器的更换
7-1.
卸下本机后侧下部的护罩，将真空泵的
断路器
(CP3)
置于
OFF
。
7-2.
松开
M2
规格的
CP
螺栓
(a) 2
个，卸下
机械阀，更换过滤器。
进行安装时，
2
个
M2
的
CP
螺栓
(a)
请按照
紧固扭矩
0.1N
･
m
。
对于白色树脂螺丝，请使用
0.05 N
·
m
的
扭矩进行安装。
8.
给机械阀滑阀部
O
形环涂敷润滑脂
8-1.
拆下机械阀的
(G)
螺栓，取下滑阀。
给
O
形环薄薄地涂敷
MV-200G
。
8-2.
使滑阀复原，用手指上下移动，检查是
否能没有阻碍地平稳动作。
（注意）不要将轴框往旋转方向勉强过分
用力转动。
大概轻轻地旋转
5
度，在这个
范围可以轻轻地转动。
G
机械阀背侧
O
形环和过滤器
×
不要过分转动
。
第
5
章 维护篇
5-2.
保养检查
14
8-3.
用
2
个
M2
的
CP
螺栓
(a)
将机械阀固
定。
进行安装时，
2
个
M2
的
CP
螺栓
(a)
请
按照紧固扭矩
0.1N
･
m
。
对于白色树脂螺丝，请使用
0.05 N
·
m
的扭矩进行安装。
9.
吸嘴夹具部的清洁及注油
用棉棒擦拭夹具内部
(H)
部，如脏污严重
可蘸上涡轮机油擦拭。
10.
吸嘴轴部的清洁
用手抓出吸嘴轴，用布等干拭表面。
如果脏了，请轻轻擦拭汽轮机油并擦干
净。
(H)
