第 5 章 维护篇 5- 2. 保养检查 14 8-3. 用 2 个 M2 的 CP 螺栓 (a) 将机械阀固 定。 进行安装时， 2 个 M2 的 CP 螺栓 (a) 请 按照紧固扭矩 0.1N ･ m 。 对于白色树脂螺 丝，请使用 0.05 N · m 的扭矩进行安装 。 9. 吸嘴夹具部的清 洁及注油 用棉棒擦拭夹具 内部 (H) 部，如脏污严重 可蘸上涡轮机油 擦拭。 10 . 吸嘴轴部的清洁 用手抓出吸嘴轴 ，用布等干拭表面…
第
5
章 维护篇
5-2.
保养检查
13
5
7.
机械阀过滤器的更换
7-1.
卸下本机后侧下部的护罩，将真空泵的
断路器
(CP3)
置于
OFF
。
7-2.
松开
M2
规格的
CP
螺栓
(a) 2
个，卸下
机械阀，更换过滤器。
进行安装时，
2
个
M2
的
CP
螺栓
(a)
请按照
紧固扭矩
0.1N
･
m
。
对于白色树脂螺丝，请使用
0.05 N
·
m
的
扭矩进行安装。
8.
给机械阀滑阀部
O
形环涂敷润滑脂
8-1.
拆下机械阀的
(G)
螺栓，取下滑阀。
给
O
形环薄薄地涂敷
MV-200G
。
8-2.
使滑阀复原，用手指上下移动，检查是
否能没有阻碍地平稳动作。
（注意）不要将轴框往旋转方向勉强过分
用力转动。
大概轻轻地旋转
5
度，在这个
范围可以轻轻地转动。
G
机械阀背侧
O
形环和过滤器
×
不要过分转动
。
第
5
章 维护篇
5-2.
保养检查
14

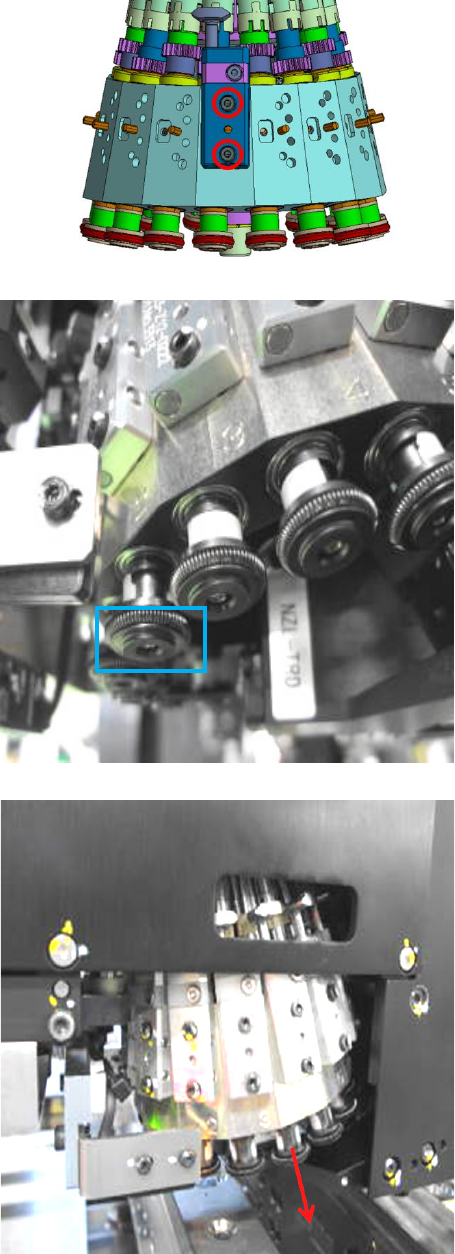

8-3.
用
2
个
M2
的
CP
螺栓
(a)
将机械阀固
定。
进行安装时，
2
个
M2
的
CP
螺栓
(a)
请
按照紧固扭矩
0.1N
･
m
。
对于白色树脂螺丝，请使用
0.05 N
·
m
的扭矩进行安装。
9.
吸嘴夹具部的清洁及注油
用棉棒擦拭夹具内部
(H)
部，如脏污严重
可蘸上涡轮机油擦拭。
10.
吸嘴轴部的清洁
用手抓出吸嘴轴，用布等干拭表面。
如果脏了，请轻轻擦拭汽轮机油并擦干
净。
(H)
第
5
章 维护篇
5-2.
保养检查
15
5
11.

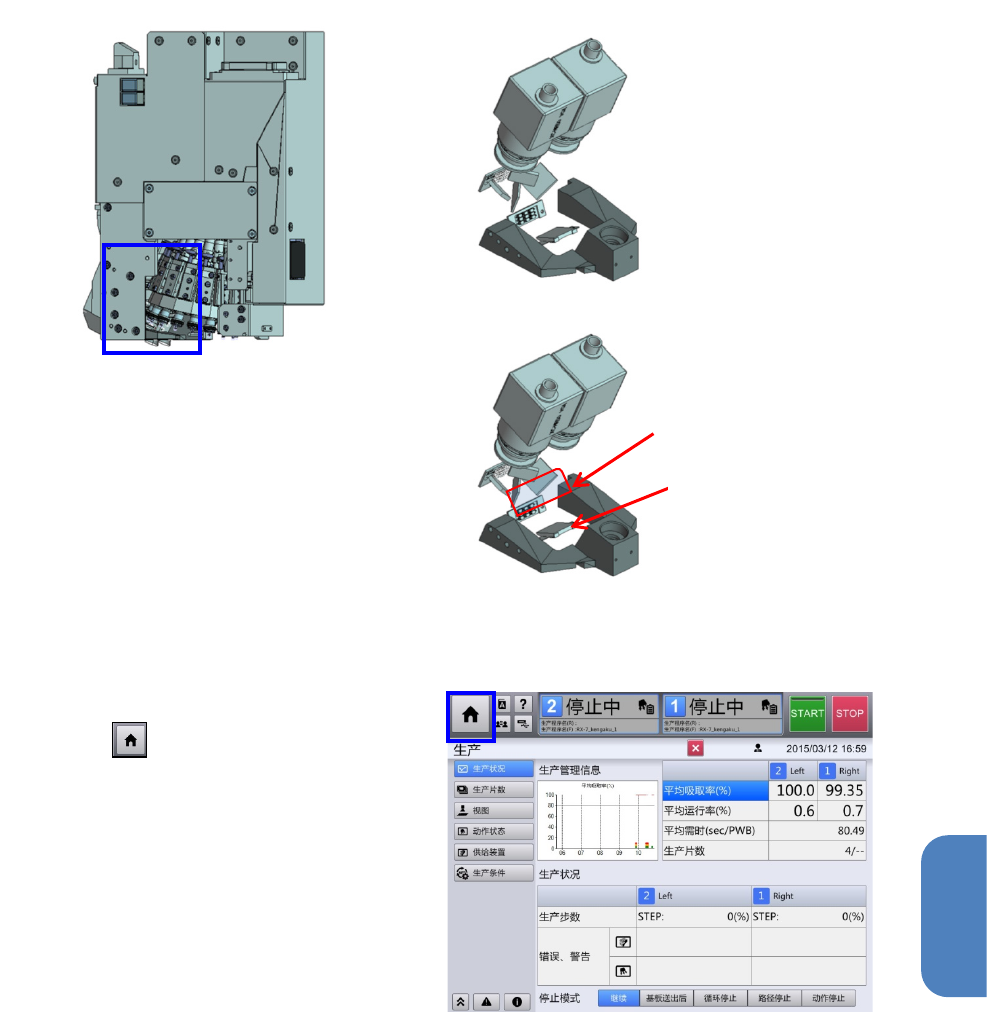

反射镜部及保护玻璃的保洁
＜
RX-7/P16
＞
＜
RX-7R/P16S
＞
要点
本装置的反射镜部分在结构上难以靠视觉辨认来自外部的状况。故而要进行本作业时，
每次要在对摄像机图像进行保洁时予以确认后再进行。
对
RX-7R/P16S
贴片头，清洁保护玻璃与上述镜面部。
11-1.
保洁作业前准备
请按
。
保护玻璃
镜面部
