第 5 章 维护篇 5- 2. 保养检查 18 11 - 7. 反射镜配置图及 反射路线 吸取检查摄像机 元件摄像机 11 - 8. 将棉花棒加工成 容易擦洗的形状。 11 - 9. 清洁反射镜。
第
5
章 维护篇
5-2.
保养检查
17
5
11-5.

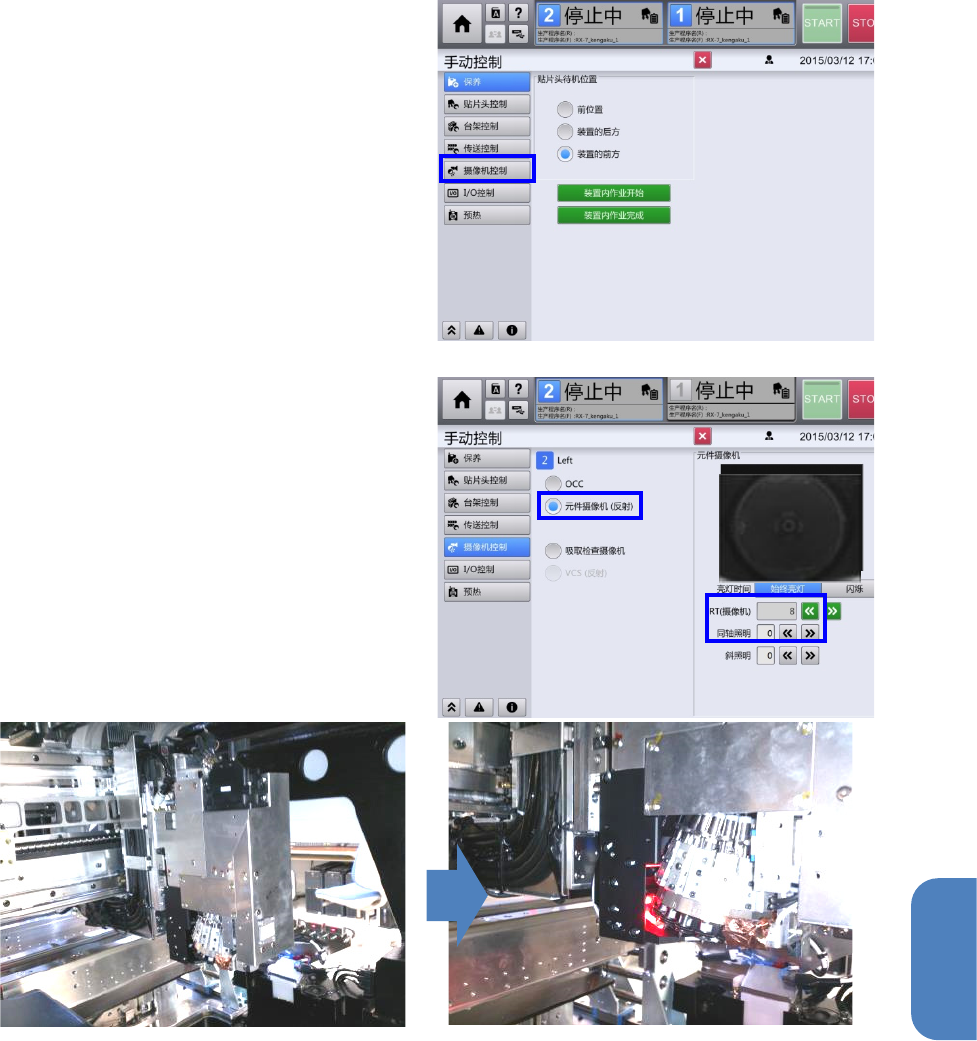

请按
“
摄像机控制
”
。
11-6.
切换到右面的画面后，请选择
“
元件摄像
机
”
，将同轴照明及斜照明切换为
“1”
。
经此操作，元件摄像机的图像将显示在
操作画面上，利用点亮的照明灯可以容
易地观察画面（反射镜脏污程度）的
状态。
照明熄灯
照明亮灯
\\
\\
第
5
章 维护篇
5-2.
保养检查
18
11-7.
反射镜配置图及反射路线
吸取检查摄像机
元件摄像机
11-8.
将棉花棒加工成容易擦洗的形状。
11-9.
清洁反射镜。
第
5
章 维护篇
5-2.
保养检查
19
5
11-10.
清洁摄像机镜头。
要点
清洁反射镜后，检查元件摄像机图像，检查有无脏污或垃圾等。
※
对于
RX-7R
的
P16S
贴片头，当元件摄像
机、吸取检查摄像机上有沾污时，请清洁保
护玻璃。
保护玻璃
