第
5
章 维护篇
5-2.
保养检查
22

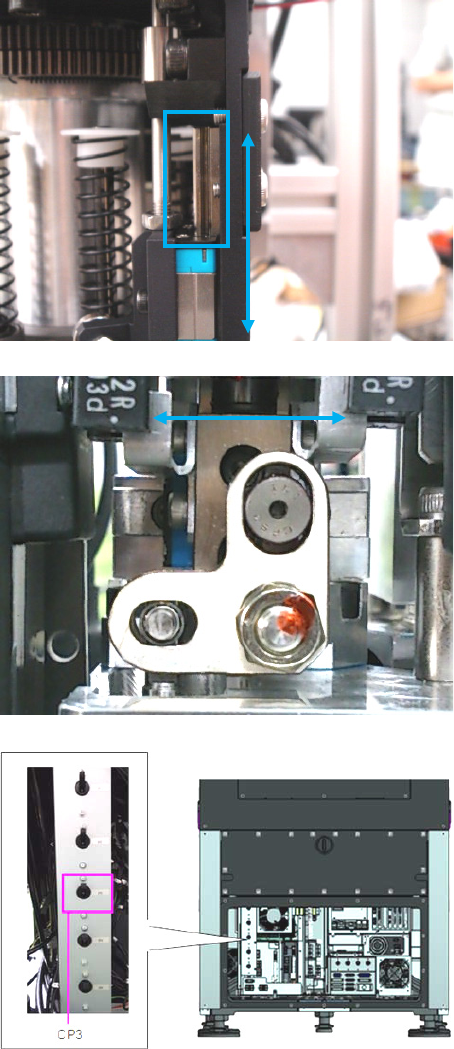

7.
阀切换导轨部的清洁及注油
7-1.
使用回丝等擦除旧的润滑脂，一面上下
移动直线导轨一面用毛刷等向
(G)
部薄
薄地均匀地涂敷
AFF
润滑脂。
7-2.
使用回丝等擦除旧的润滑脂，一面上下
移动直线导轨一面用毛刷等向
(H)
部薄
薄地均匀地涂敷
AFF
润滑脂。
8.
机械阀周围的维护准备
为了防止机械阀吸入垃圾、灰尘等，请卸
下本机后侧下部的护罩，将真空泵的断路
器
(CP3)
置于
OFF
。
(G)
(H)
第
5
章 维护篇
5-2.
保养检查
23
5

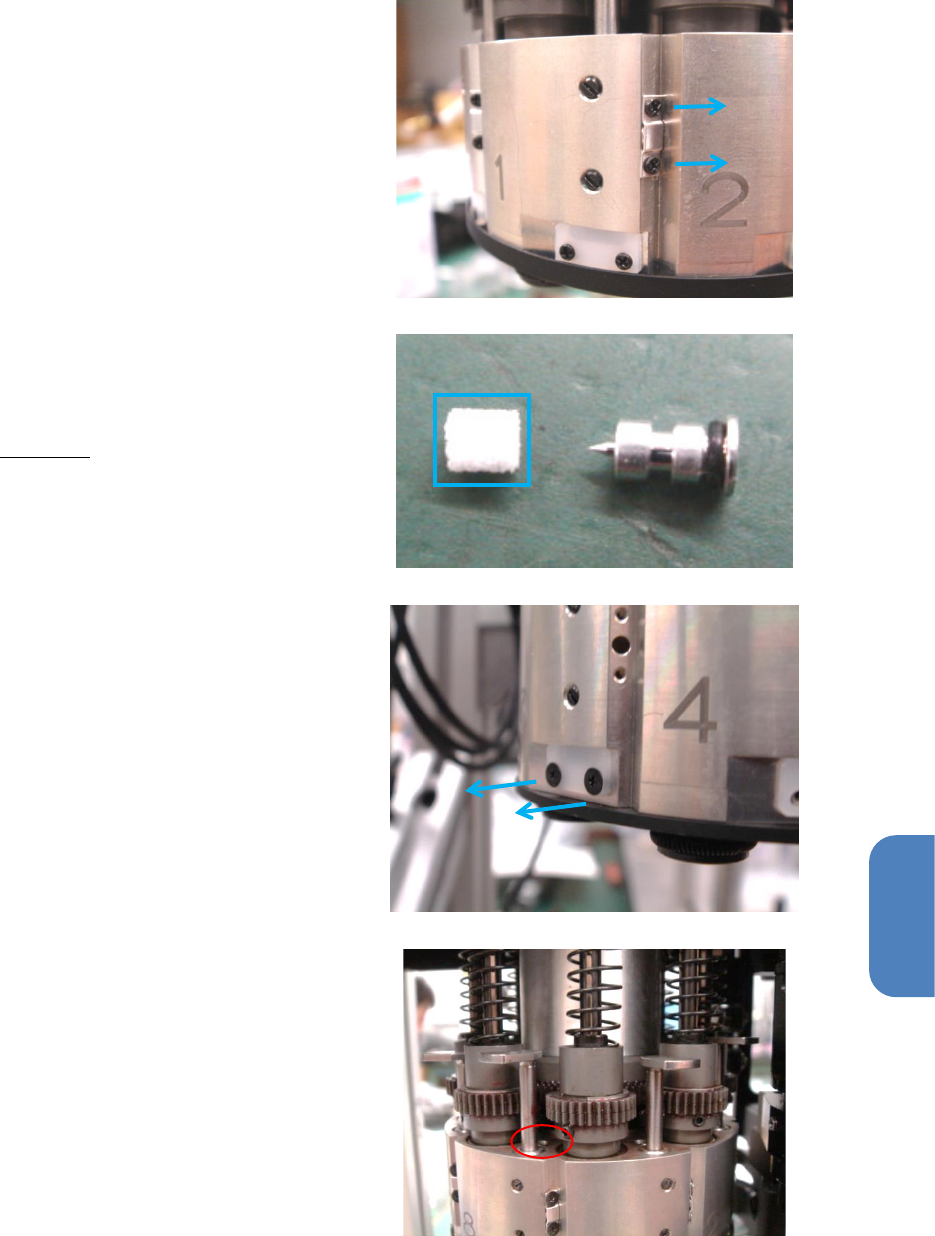

9.
机械阀过滤器的检查及更换
（块型）
9-1.
松开
2
个
M1.4
精密机器用盆头小螺
丝。
（块型）
9-2.
卸下护圈过滤器，更换过滤器。
安装护圈过滤器时的紧固扭矩
0.04N
・
m
（薄片型）
9-3.
松开
2
个
M1.4
的低头精密小螺丝，卸
下滑阀导管。
（薄片型）
9-4.
卸下
1
个
M2.5x4
螺丝和垫圈，用棒由
下向上推起，将机械阀从上部卸下。
第
5
章 维护篇
5-2.
保养检查
24
（薄片型）
9-5.
更换过滤器。
此时，在不堵塞孔的位置用双面胶固定
过滤器。并且在更换过滤器之前，应对
机械阀粘贴过滤器的部位进行脱脂。
不要对
O
形环脱脂。如果脱脂，应薄薄
地涂敷黑田
MV-30G
。
过滤器
（薄片型）
9-6.
按与卸下步骤相反的顺序安装好。
10.
机械阀滑阀清洁
1
10-1.
松开
2
个Ｍ
1.4
低头精密小螺丝，卸下
滑阀导管，将滑阀朝上方抜出。

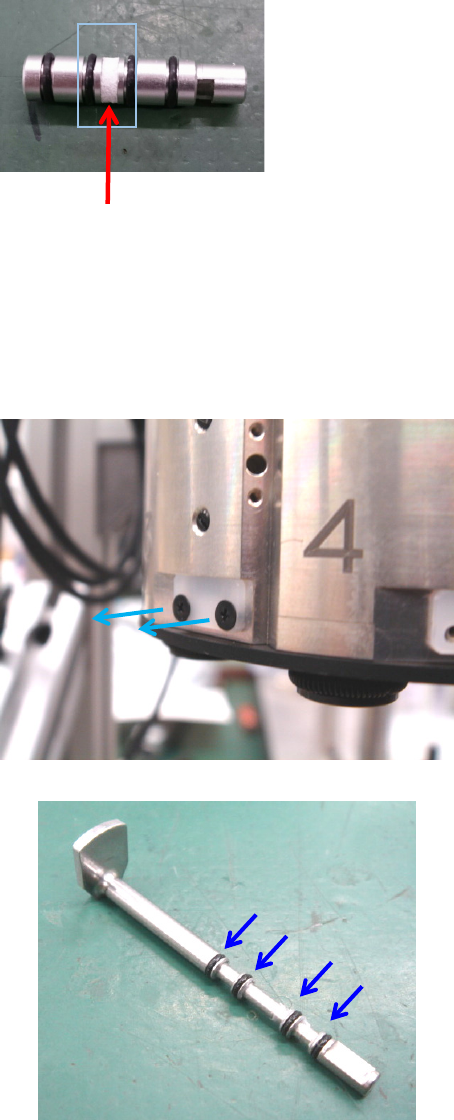

10-2.
给滑阀的
O
形环薄薄地涂敷黑田
MV-
200G
润滑脂。
