第 5 章 维护篇 5- 2. 保养检查 45 5 6. 检查有无异物。 如果切带器刀刃 上有异物 ( 芯片、编带屑 ) ，请去除。 去除异物时，将 其从刀刃旁边的间隙排出。 去除异物时，必 须使用刷子等，请勿用手直 接去除。 切带器刀刃 间隙 间隙 去除异物 去除异物
第
5
章 维护篇
5-2.
保养检查
44
3.
拆下阻挡切带器的螺丝。
4.
先将切带器向上提起，再向身前拉出来。
拉出约
50mm
左右。
5.
请准备好块状放置台，按下图所示，
放在刀刃下方。请勿使从下部伸出的
金属片直接接触地面。
线缆连接器
气管
注意不要直接
接触地面
放置台
2
个螺丝
(
两侧
)
第
5
章 维护篇
5-2.
保养检查
45
5
6.

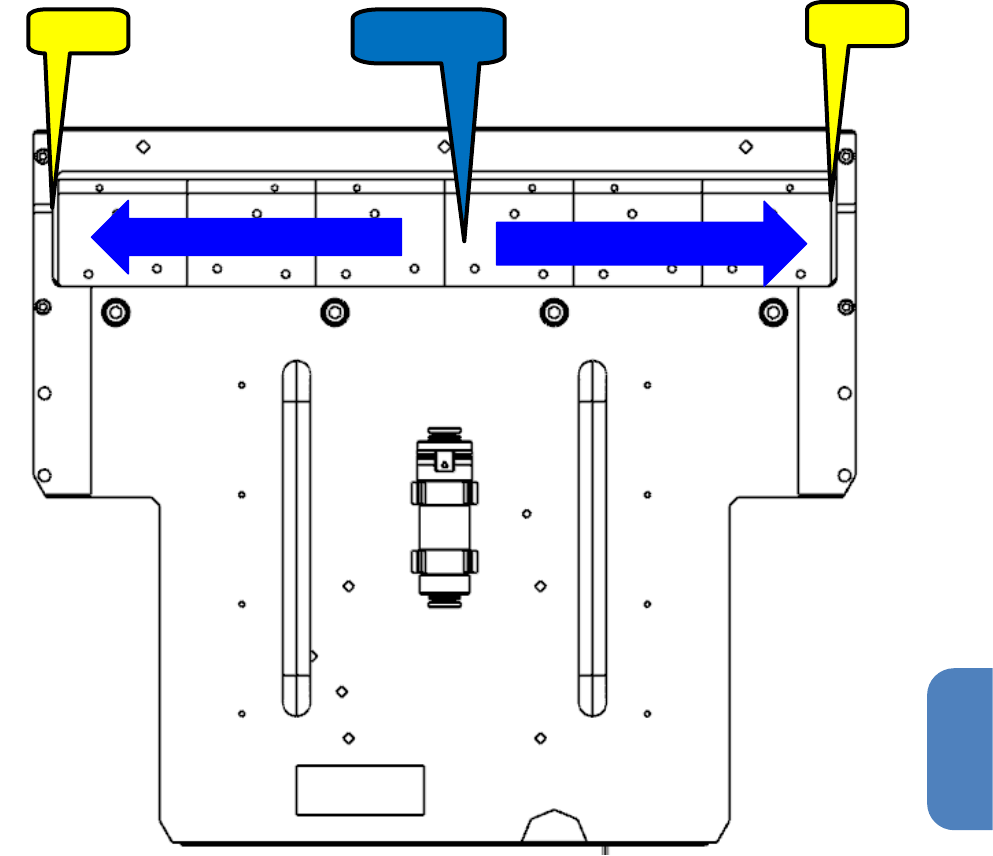

检查有无异物。
如果切带器刀刃上有异物
(
芯片、编带屑
)
，请去除。
去除异物时，将其从刀刃旁边的间隙排出。
去除异物时，必须使用刷子等，请勿用手直接去除。
切带器刀刃
间隙
间隙
去除异物
去除异物
第
5
章 维护篇
5-2.
保养检查
46
7.
安装切带器单元时，请按照相反的步骤进行安装。
ⅰ：步骤③拆下的螺丝，请勿遗忘安装。
ⅱ：装回切带器单元时，请注意不要使从下部伸出的薄金属片搭在废弃导管上。
ⅲ：请勿忘记安装气管、线缆连接器。

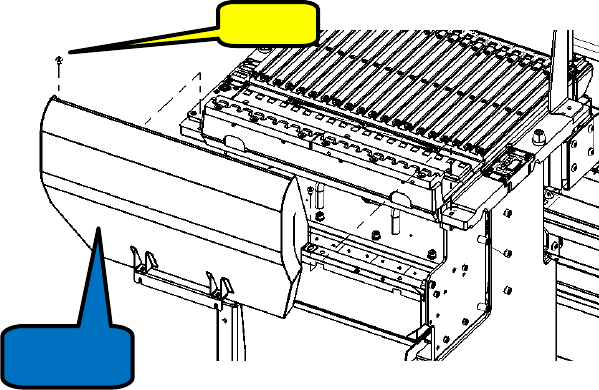

8.
请用螺丝固定滑带槽上部。
滑带槽
螺丝
