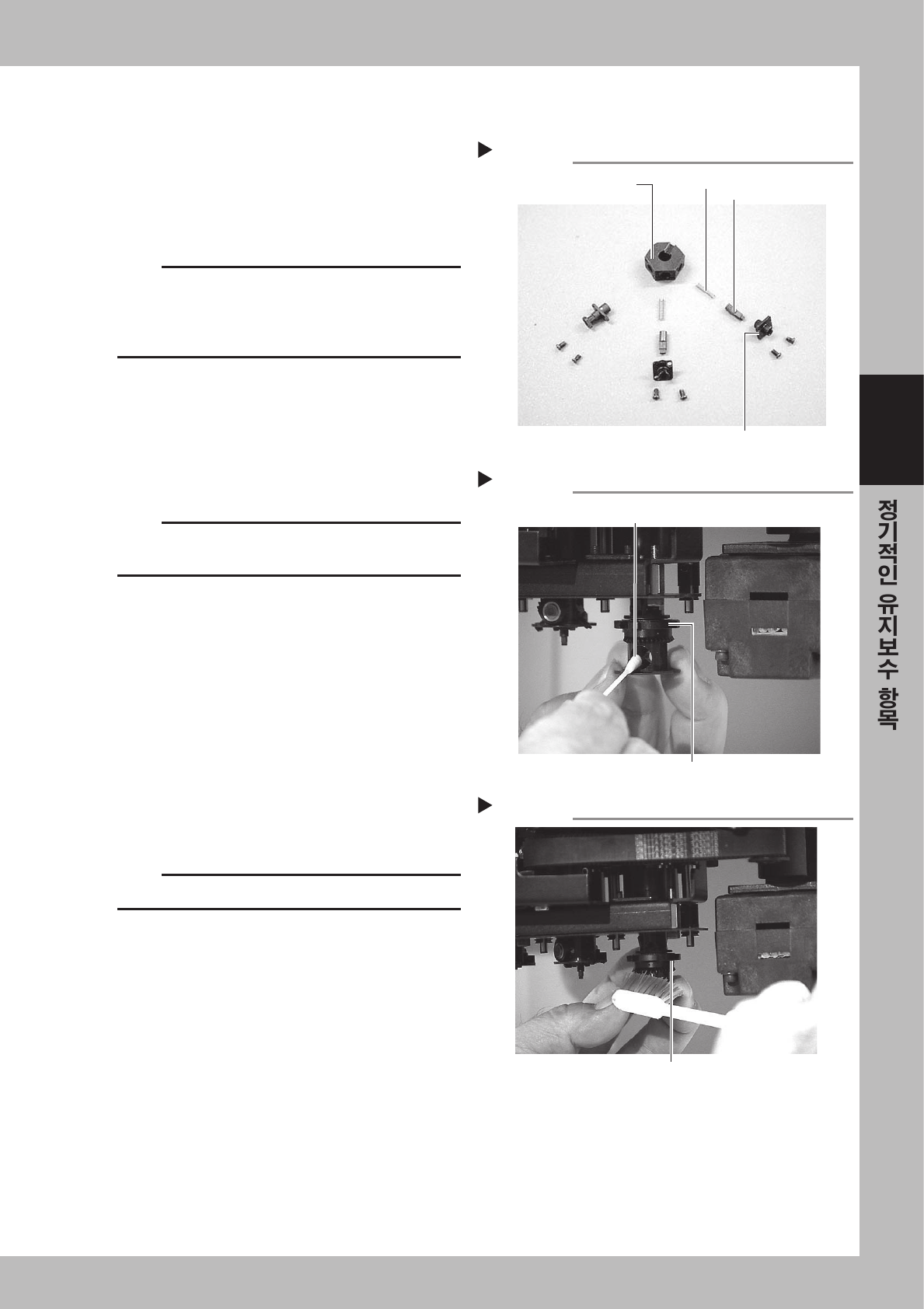

Step 1
FNC 노즐 ASSY분해
노즐 브라켓
노즐블록
스프링
노즐 선단부
타입 71F
타입 201F
타입 72F
타입 202F
타입 73F
타입 203F
Step 3-1
인덱스 홀더 청소 1
인덱스 홀더
알코올을 적신 면봉으로 청소
Step 3-2
인덱스 홀더 청소 2
알코올을 적신 칫솔로
베벨기어를 청소
3-6
3
4
57347-F8-00
58300-F4-00
5
57348-E0-00
57349-E0-00
Step 4
스플라인 샤프트 안의 에어 블로우(YG200)
이젝터 밸브의 배기 홀을 누릅니다
조작화면의 [블로우]버튼
Step 5-1
노즐 블록 청소
노즐 블록
클리닝 와이어
Step 5-2
베벨기어 청소
베벨기어
베벨기어 홀을 면봉으로
깨끗이 청소
Step 4
[장치]-[I/O] 화면 (YG200L)
Address를 선택한다.
3-7
3
57350-E0-00
6
7
8
c
9
0
57369-F8-00
q
57370-F8-00
w
n
Step 5-3
베벨기어 샤프트 청소
베벨기어 샤프트
샤프트 중앙 홀을 클리닝
와이어 등으로 깨끗하게 청소
버핑부의 급유
Step 10
노즐 정밀 드라이버(터빈유 소량)
Step 11
버핑부 확인
노즐 버핑부 (선단)
