2.2.3 NOT-HALT-Pilzdrucktaster, Schutzhaubenschalter ...
2

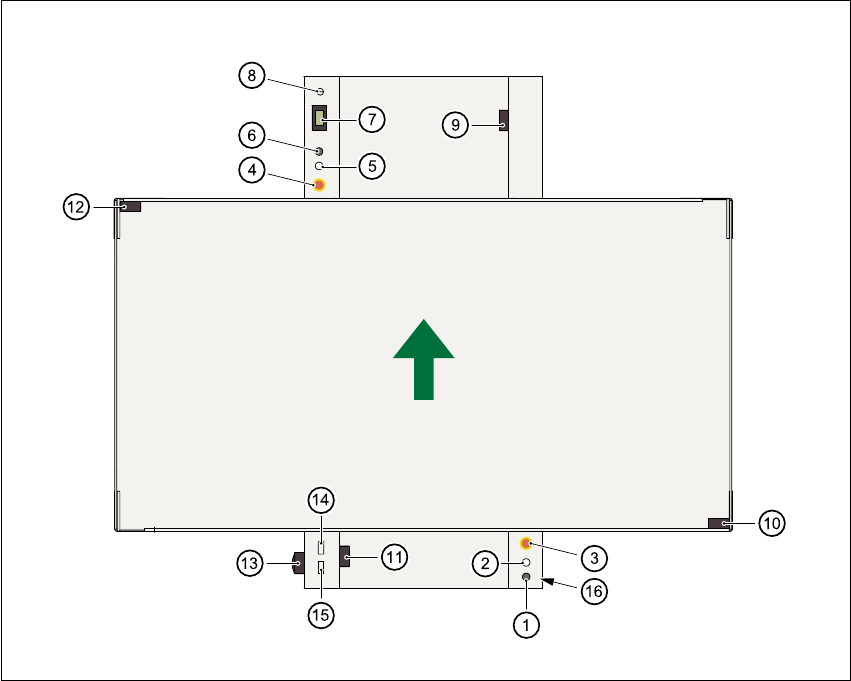

Abb. 2.2 - 4 Einbauplätze der Taster und Schützsicherheitskombinationen K1, K2
(1) Halttaste
(2) Starttaste
(3) NOT-HALT-Pilzdrucktaster
(4) NOT-HALT-Pilzdrucktaster
(5) Starttaste
(6) Halttaste
(7) Bauelementezähler
(8) Schlüsselschalter geöffnet: Stellung 0 für Normalbetrieb
Schlüsselschalter geschlossen: Stellung
I für Servicezwecke
(9) Schutzhaubenschalter (Ausgabetransport, 00303617-xx)
(10) Schutzhaubenschalter (rechts, 00321417-xx)
(11) Schutzhaubenschalter (Eingabetransport, 00303614-xx)
(12) Schutzhaubenschalter (links, 00321416-xx)
2 Betriebssicherheit Betriebsanleitung SIPLACE F5/F5 HM
2.2 Sicherheitseinrichtungen Softwareversion SR.407.xx Ausgabe 01/2001 DE
102
(13) Hauptschalter
(14) Schützsicherheitskombination K1
(15) Schützsicherheitskombination K2
(16) Drucklufteinheit
2.2.3.1 Funktionsbeschreibung
NOT-HALT-Pilzdrucktaster 2
Bei Betätigung des NOT-HALT-Pilzdrucktasters (Pos. 3 bzw. Pos 4. in Abb. 2.2 - 4) wird die Mo-
torspannung der Portalachsen abgeschaltet. Die Portalachsen sind kraftlos und stellen keine Ge-
fahr mehr dar. 2
HINWEIS
Die Bestückung wird unterbrochen und kann, nachdem die Anlage wieder funktionsfähig ist, fort-
gesetzt oder abgebrochen werden. 2
Schutzhaubenschalter 2
Wird eine der Schutzhauben geöffnet (siehe Pos. 9, 10, 11 oder 12 in Abb. 2.2 - 4), halten die Por-
talachsen sofort an. Die Portlachsen sind kraftlos und stellen keine Gefahr mehr dar. 2
Schlüsselschalter: 2
Ist der Schlüsselschalter (Pos. 8 in Abb. 2.2 - 4) geschlossen (Stellung I), kann bei geöffneten
Schutzhauben der Stern mit geringer Geschwindigkeit getaktet werden. Die Portalachsen sind
kraftlos und stellen keine Gefahr mehr dar. 2
HINWEIS
Für den Normalbetrieb bleibt der Schlüsselschalter geöffnet, d.h. in Stellung 0. 2
WARNUNG
Nur entsprechend qualifiziertes und geschultes Personal darf bei geschlossenem Schlüsselschal-
ter (Stellung I) die Schutzhauben öffnen. 2
Betriebsanleitung SIPLACE F5/F5 HM 2 Betriebssicherheit
Softwareversion SR.407.xx Ausgabe 01/2001 DE 2.2 Sicherheitseinrichtungen
103
2.2.3.2 Zustandsmeldungen und durchzuführende Aktionen
Während des Bestückbetriebs können am Bildschirm folgende Anzeigen ausgegeben werden.
Führen Sie dann die in Spalte 3 angegebene Aktion aus. 2
2
2.2.4 Sicherheitsschleifen
Der SIPLACE-Automat besitzt zwei getrennte Sicherheitskreise, die durch die Schützsicherheits-
kombinationen K1 und K2 überwacht werden. Beide Schützsicherheitskombinationen sind in der
Stromversorgung untergebracht (siehe Pos. 14 in Abb. 2.2 - 4
). 2
GEFAHR
Die Automaten der SIPLACE-Familie werden mit 3x400V~ (3 x 208 V~ U.S.A.) ± 5%, 50/60Hz
Netzspannung versorgt.
Teile dieser Anlage führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem
Hauptschalter. Unsachgemäßer Umgang mit diesen Automaten kann deshalb zu Tod oder schwe-
rer Körperverletzung sowie erheblichem Sachschaden führen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere EN
60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur entsprechend qualifiziertes und geschultes Personal darf die Abdeckung über der Stromver-
sorgung öffnen. 2
Die Schützsicherheitskombinationen K1 und K2 überwachen folgende Kreise: 2
K1: NOT-HALT-Kreis, Sicherheitsschleifen der BE-Wechseltische bzw. Waffle-Pack-Wechsler,
Haubenschutzschalter und die Softwarefreigabe
K2: NOT-HALT-Kreis, K1 Schützsicherheitskombination, Softwarefreigabe und Schlüsselschalter 2
2
Zustand Bildschirmanzeigen Durchzuführende Aktion
NOT-HALT-Pilzdrucktas-
ter gedrückt
NOT-HALT betätigt ...
Maschinenstopp. Taste entrie-
geln
Entriegeln Sie den gedrückten NOT-
HALT-Pilzdrucktaster (Pos. 3 bzw. 4 in
Abb. 2.2 - 4
)
Start-Taste betätigen Drücken Sie die weiße Start-Taste
(Pos. 2 bzw. 5 in Abb. 2.2 - 4
)
Schutzhaube geöffnet Abdeckung schließen Schließen Sie die Schutzhaube (Pos. 9,
10, 11 bzw. 12 in Abb. 2.2 - 4
)
Start-Taste betätigen Drücken Sie die weiße Start-Taste
(Pos. 2 bzw. 5 in Abb. 2.2 - 4
)
Tab. 2.2 - 1 Bildschirmanzeigen bei gedrücktem NOT-HALT-Pilzdrucktaster bzw. bei geöffneter Schutzhaube
