3.1.2 Schalter und Tasten am Automaten
In der nachfolgenden Abbildung ist die Lage der Schalter und Tasten am Automaten dargestellt.3
3

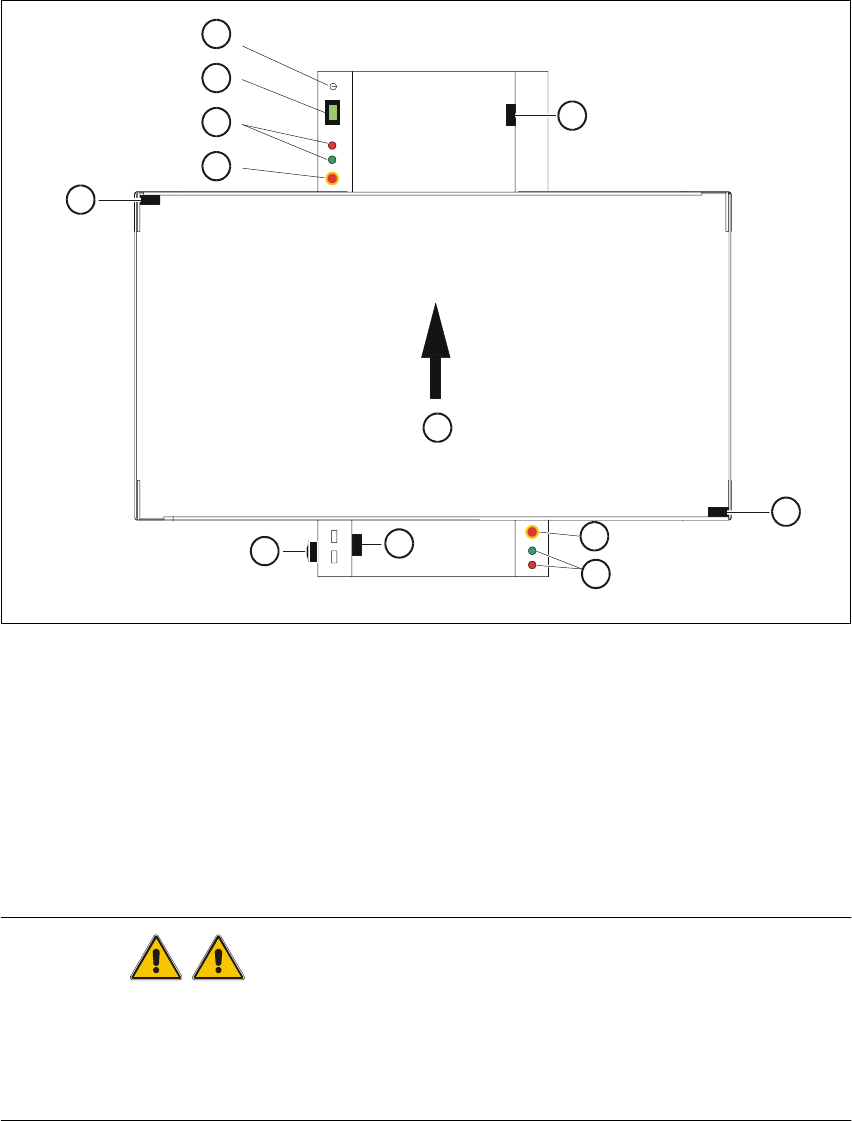

Abb. 3.1 - 2 Lage der Schalter und Tasten am Automaten
WARNUNG
Der Schlüsselschalter darf nur von entsprechend qualifiziertem Personal zu Service- oder In-
standhaltungsarbeiten betätigt werden. Um vor unbefugtem Zugriff zu schützen, ist der Schlüssel
in allen anderen Fällen abzuziehen, da sonst schwerwiegende Verletzungen des Personals oder
Beschädigungen des Automaten die Folge sein könnten. 3
(1) Schlüsselschalter (2) Bauelementezähler
(3) Start- und Stopptaster (4) NOT-HALT-Pilzdrucktaster
(5) Haubenschalter links (6) Hauptschalter
(7) Haubenschalter, Abdeckung Eingabeband (8) Haubenschalter rechts
(9) Haubenschalter, Abdeckung Ausgabeband (10) Transportrichtung
1
2
3
4
5
6
7
10
4
3
8
9
Betriebsanleitung SIPLACE F5/F5 HM 3 Einführung und Grundbegriffe
Softwareversion SR.407.xx Ausgabe 01/2001 DE 3.1 Anzeige- und Bedienelemente am Automaten
123
3.1.3 Hauptstöranzeige
In der Hauptstöranzeige (siehe Abb. 3.1 - 1) sind 2 Störlampen (weiß) und eine Betriebsanzeige-
lampe (grün) integriert. 3
Die Betriebsanzeigelampe befindet sich zwischen den beiden Störlampen. Sie zeigt an, ob der
Automat produziert oder sich im Wartezustand befindet. 3
Mit Hilfe des Betriebszustandes (blinken, Dauerlicht usw.) der beiden Störlampen wird die Art und
der Ort einer Störung signalisiert. 3
Im nachfolgenden Abschnitt wird die grundsätzliche Bedeutung der einzelnen Zustände
beschrieben. 3
3.1.3.1 Funktionen
Generelle Betriebszustände: 3
– Betriebsanzeigelampe dauernd ein
Der Automat ist in Betrieb.
–
Betriebsanzeigelampe blinkt
Der Automat wartet auf eine Leiterplatte im Eingabeband oder der Automat wartet, dass das
Ausgabeband frei wird.
–
Störlampe blinkt
Auf dem Stellplatz beim jeweiligen Portal sind eine oder mehrere Spuren leer.
Der Automat verarbeitet jedoch noch vorhandene Bauelemente.
–
Störlampe dauernd ein
Am jeweiligen Portal trat ein Fehler auf --> Stillstand des Automaten.
–
Beide Störlampen dauernd ein
Am kompletten Automaten trat ein Fehler auf --> Stillstand des Automaten.
3.1.4 Barcodeleser
Der Barcodeleser ist als Option erhältlich. Er ist insbesondere unter Produktionsbedingungen
sehr hilfreich, da Bauelemente-Barcodes von Bauelementespulen und Spur-Barcodes von der
Barcodeleiste am Automaten schnell und zuverlässig eingelesen werden können. 3
Das erfolgreiche Einlesen eines jeden Datensatzes wird durch ein akustischen Signal quittiert. 3
HINWEIS
Eine ausführlichere Beschreibung von Funktion, Anschluss und Handhabung des Barcodelesers
finden Sie in Kap. 11 Stationserweiterungen/Hardware. 3
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE F5/F5 HM
3.1 Anzeige- und Bedienelemente am Automaten Softwareversion SR.407.xx Ausgabe 01/2001 DE
124
3.1.5 Stationsrechner
Der Stationsrechner ist in einem Desktopgehäuse untergebracht und mit einem 31/2"-Diskettenlauf-
werk und einem CD-ROM-Laufwerk ausgestattet. Das Betriebssystem ist MS-Windows NT 4.0, die
Bedienoberfläche für den Automaten basiert auf dem Windows-Standard. 3
3.1.6 Monitor
Der Farbmonitor mit integriertem Touch-Screen dient als Anzeige- und Bedienmedium für die gra-
fische Oberfläche der Stationsrechnersoftware. Die Auswahl einer Funktion erfolgt mit dem Fin-
ger, der den Mauszeiger über den Bildschirm führt. 3
Aktionen können durch Antippen des entsprechenden Objektes (z.B. Schaltfläche oder Symbol)
am Bildschirm ausgeführt werden. 3
VORSICHT
Schützen Sie den Monitor vor Feuchtigkeit und übermäßiger Wärme (Sonneneinstrahlung,
Heizung).
Lüftungsschlitze dürfen auf keinen Fall abgedeckt werden.
Versuchen Sie niemals, das Gehäuse zu entfernen.
Achten Sie darauf, dass keine Feuchtigkeit in das Innere des Monitors eindringen kann.
Achten Sie auf die richtig eingestellte Betriebsspannung.
Achten Sie darauf, dass Helligkeit und Kontrast der Bildschirmanzeige auf niedrige bis mittlere
Werte eingestellt sind, da dies die Lebensdauer des Bildschirms wesentlich verlängert. 3
3
HINWEIS
Mit jedem Monitor wird ein separates Handbuch mitgeliefert.
Beachten Sie die darin enthaltenen Warn- und Sicherheitshinweise.
Entnehmen Sie bitte die Beschreibung der Anschlüsse und Einstellmöglichkeiten dem Handbuch.
Die Auflösung der Bildschirmanzeige ist standardmäßig auf 640 x 480 Bildpunkte eingestellt. 3
