3.2.2.1 Symbole im Arbeits- bzw. Anzeigebereich
In der Grundansicht werden bestimmte Betriebszustände (Bearbeiten, Fehler, usw.) mit Hilfe von
unterschiedlichen Symbolen oder durch farbige Kennzeichnung der entsprechenden Grafik im
Anzeigebereich signalisiert. 3

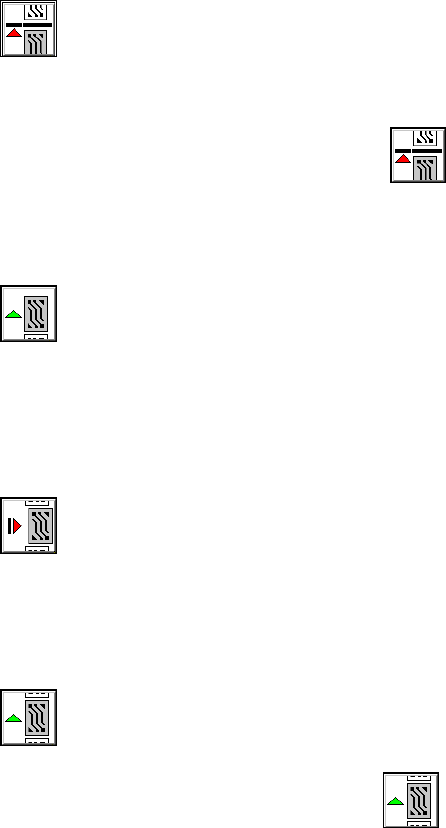

Bedeutung der Symbole für die einzelnen Betriebszustände 3
3
Bearbeiten anhalten 3
Um beispielsweise Einzelfunktionen auszuführen, können Sie die Bearbeitung anhalten. 3
Å Klicken Sie auf das Symbol .
Die Bearbeitung wird angehalten, wenn die im Mittentransportband befindliche Leiterplatte fer-
tigbestückt ist. Das Symbol "Bearbeiten" wechselt auf die Farbe Grün.
3
Bearbeiten 3
Wurde die Bearbeitung (Bestücken) der Leiterplatte angehalten, um beispielsweise in das Menü
"Einzelfunktionen" zu wechseln, kann durch Klicken auf dieses Symbol die Bestückung fortge-
setzt werden. Die Farbe des Symbols "Bearbeiten anhalten" wechselt auf Rot. 3
3
Bearbeiten abbrechen 3
Das Symbol leuchtet rot. Um die Bearbeitung einer Leiterplatte abzubrechen - beispielsweise
nach einer fatalen Fehlermeldung - klicken Sie dieses Symbol an. Es wird nochmals eine Bestä-
tigung abgefragt.
3
Bearbeiten fortsetzen 3
Das Symbol leuchtet grün. 3
Å Klicken Sie auf das Symbol , wenn Sie beispielsweise nach einer fatalen Fehlermeldung
die Leiterplatte trotzdem weiterbestücken möchten. Der Bearbeitungsvorgang wird fortgesetzt.
3
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE F5/F5 HM
3.2 Grundlagen der grafischen Bedienoberfläche Softwareversion SR.407.xx Ausgabe 01/2001 DE
130
Bedeutung sonstiger Symbole oder Markierungen 3
Tritt ein Spurfehler, Maschinenfehler oder Transportfehler auf, wird ein entsprechendes Anzeige-
fenster eingeblendet (siehe nachfolgende Beispiele). 3

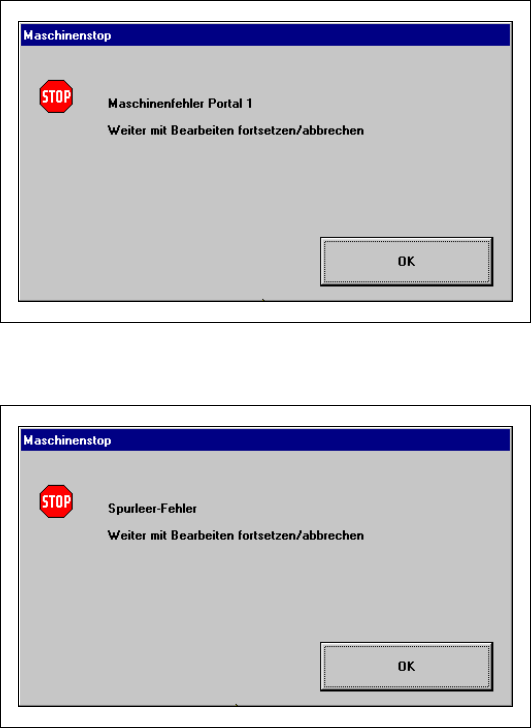

Maschinenfehler 3
3
3
3
3
3
3
3
3
Spurleer-Fehler 3
3
3
Betriebsanleitung SIPLACE F5/F5 HM 3 Einführung und Grundbegriffe
Softwareversion SR.407.xx Ausgabe 01/2001 DE 3.2 Grundlagen der grafischen Bedienoberfläche
131

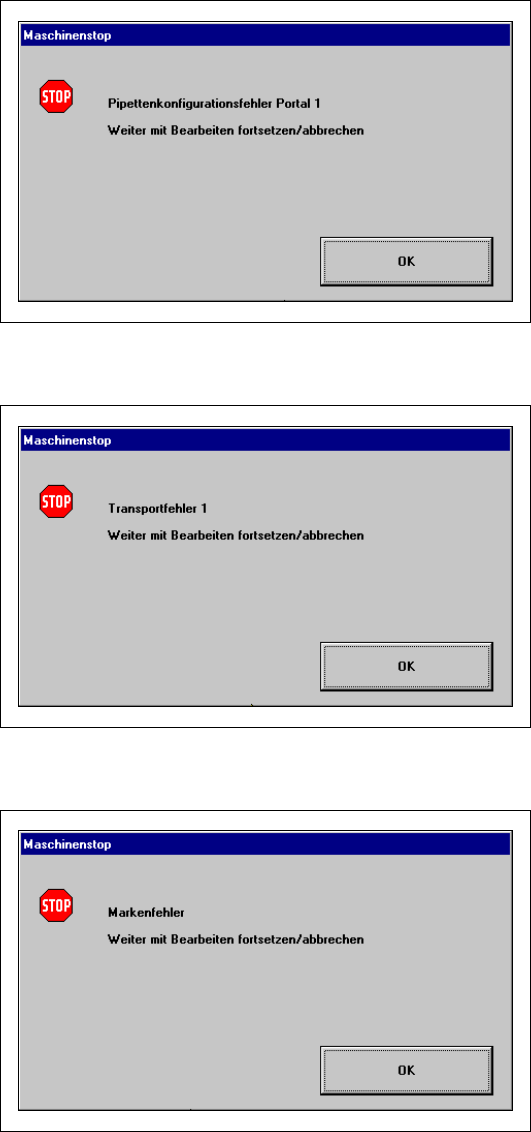

Pipettenkonfigurationsfehler 3
3
3
Transportfehler 1 3
3
3
Markenfehler 3
3
3
3
3
3
3
3
3
3
3
