Betriebsanleitung SIPLACE F5/F5 HM 3 Einf ü hrung und Grundbegriffe Softwareversion SR.407.xx Ausgabe 01/2001 DE 3. 3 Bedienoberfl ä che - Ansichten und Men ü s 133 3.3 Bedienoberf l ä che - Ansichten und Men ü s 3.3.1 A…
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE F5/F5 HM
3.2 Grundlagen der grafischen Bedienoberfläche Softwareversion SR.407.xx Ausgabe 01/2001 DE
132
3.2.2.2 Symbolleiste in der Grundansicht
3

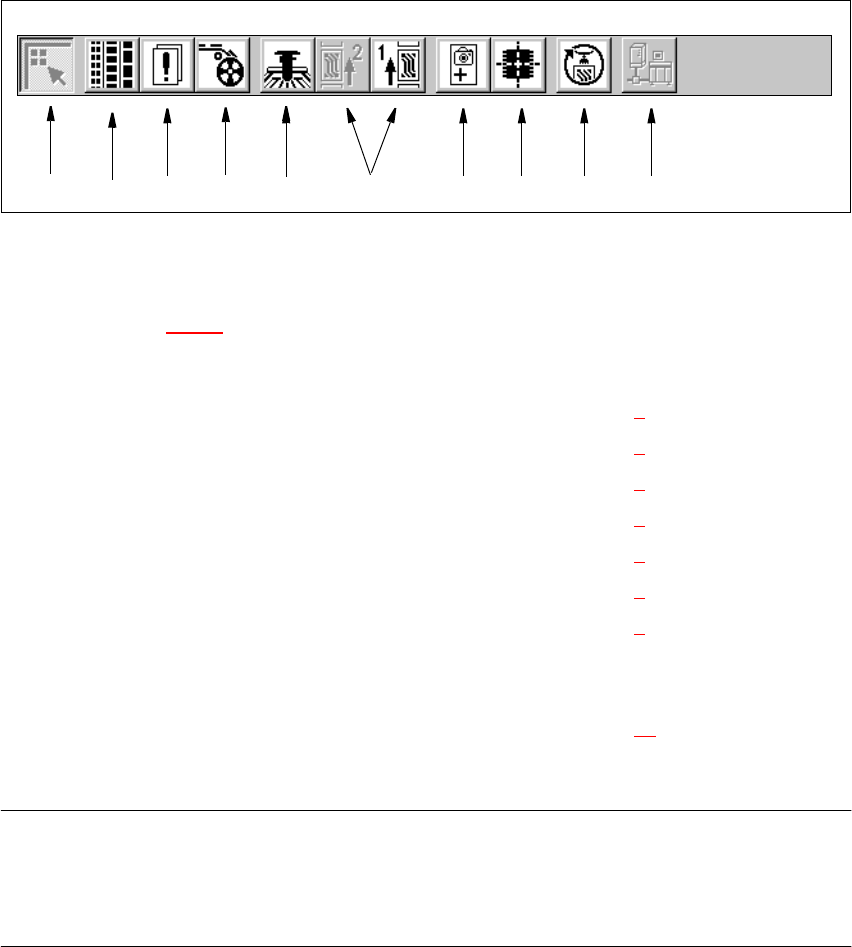

Abb. 3.2 - 2 Symbolleiste in der Grundansicht
3
Legende zu Abb. 3.2 - 2
(1) Grundansicht
(2) Rüstung, Bestückfunktionen (Beschreibung siehe Kap. 4
)
(3) Fehler, Bestückfunktionen (Beschreibung siehe Kap. 4
)
(4) Förderer, Bestückfunktionen (Beschreibung siehe Kap. 4
)
(5) Portal, Einzelfunktionen (Beschreibung siehe Kap. 5
)
(6) Transport 1 und 2, Einzelfunktionen (Beschreibung siehe Kap. 5
)
(7) Marke teachen, Visionfunktionen (Beschreibung siehe Kap. 6
)
(8) Bauelement testen, Visionfunktionen (Beschreibung siehe Kap. 6
)
(9) Testprogramm SITEST starten (Beschreibung siehe Bedienungsanleitung
"Testprogramm SITEST")
(10) GEM-Schnittstelle (Beschreibung siehe Kap. 12
)
3
HINWEISE zu Pkt. 6 und 10
Die Einzelfunktionen für Transport 2 können nur bei konfiguriertem Doppeltransport aufgerufen
werden.
Die Funktionen der GEM-Schnittstelle können nur aufgerufen werden, wenn diese konfiguriert ist.3
Å Klicken Sie das gewünschte Symbol in der Symbolleiste an.
Die Bedienoberfläche wird in die entsprechende Ansicht umgeschaltet.
Das Symbol für die gerade aktivierte Ansicht ist inaktiv.
3
1 8 9 1076432 5
Betriebsanleitung SIPLACE F5/F5 HM 3 Einführung und Grundbegriffe
Softwareversion SR.407.xx Ausgabe 01/2001 DE 3.3 Bedienoberfläche - Ansichten und Menüs
133
3.3 Bedienoberfläche - Ansichten und Menüs
3.3.1 Ansichten
Um die jeweils erforderlichen Arbeiten mit Hilfe der Bedienoberfläche durchführen zu können,
muss diese bei Bedarf in eine andere Ansicht umgeschaltet werden. Dies kann durch Anklicken
des entsprechenden Symbols in der Symbolleiste (siehe Abschnitt 3.2.2.2) oder durch Auswahl
der entsprechenden Menüoption des Menüs "Ansicht" (siehe Abschnitt 3.3.2.2) durchgeführt
werden. 3
HINWEIS
Eine Beschreibung der in den einzelnen Ansichten enthaltenen Funktionen finden Sie in den
Kapiteln, in welchen auch die Vorgehensweisen für die auszuführenden Arbeiten erläutert werden
(z.B. "leere Spuren vollsetzen", Kap. 4). 3
3.3.2 Menüs

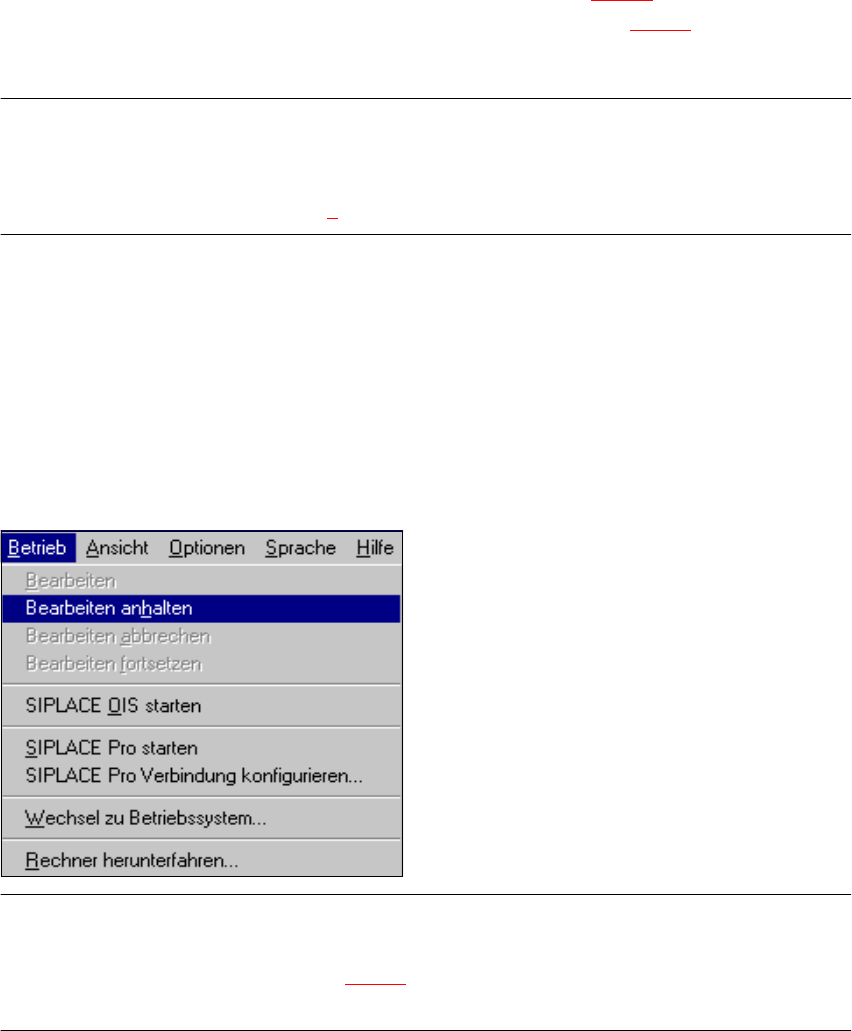

3.3.2.1 Menü "Betrieb"
Das Menü "Betrieb" ist mit allen Menüfunktionen nur in der Grundansicht verfügbar.
In den Ansichten "Rüstung ...", "Fehler ..." und "Förderer" und deren Unteransichten sind nur die
Menüfunktionen "Bearbeiten anhalten" und "Bearbeiten" verfügbar. In den übrigen Ansichten wird
das Menü "Betrieb" nicht angezeigt. 3
3
3
3
3
3
3
3
3
HINWEIS
Die ausführliche Beschreibung der Menüfunktionen "Bearbeiten anhalten", "Bearbeiten" und
"Bearbeiten fortsetzen" ist in Abschnitt 3.2.2.1 enthalten, da diese Funktionen gewöhnlich über
die entsprechenden Symbole im Arbeitsbereich aktiviert werden. 3
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE F5/F5 HM
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.407.xx Ausgabe 01/2001 DE
134

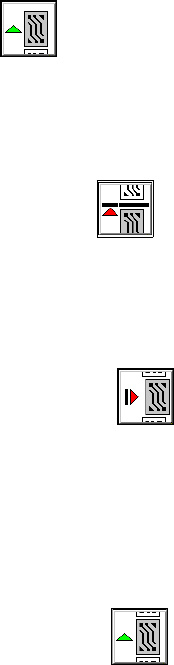

Bearbeiten 3
Die Bestückung der Leiterplatten wird gestartet oder nach einer Unterbrechung fortgeführt. 3
Å Klicken Sie die Menüfunktion Bearbeiten an (oder das entsprechende Symbol).
3
Bearbeiten anhalten 3
Der aktuelle Bestückvorgang wird angehalten. 3
Å Klicken Sie die Menüfunktion Bearbeiten anhalten an (oder das entsprechende Symbol).
3
Bearbeiten abbrechen 3
Damit können Arbeitsvorgänge wie z.B. Fördererlageerkennung oder Pipettenwechsel bei einem
Maschinenstillstand (fataler Fehler, Halt-Taste betätigt) abgebrochen werden. 3
Å Klicken Sie die Menüfunktion Bearbeiten abbrechen an.
Der aktuelle Vorgang wird nach Bestätigung der angezeigten Dialogbox abgebrochen.
3
Bearbeiten fortsetzen 3
Der vorher z.B. aufgrund eines Fehlers unterbrochene Bestückvorgang wird nach erfolgreicher
Fehlerbehebung fortgesetzt. 3
Å Klicken Sie die Menüfunktion Bearbeiten fortsetzen an oder das entsprechende Symbol.
SIPLACE OIS starten 3
Mit dieser Menüfunktion wird das Betriebsdaten-Erfassungssystem SIPLACE OIS (Operator In-
formation System) gestartet (sofern die Software hierzu installiert und konfiguriert ist). 3
Mit Hilfe der Bedienoberfläche des Betriebsdaten-Erfassungssystems SIPLACE OIS können Sie
sich zu jedem Zeitpunkt während der Produktion über das Betriebsverhalten einer kompletten
Linie oder einzelner Stationen informieren. 3
SIPLACE Pro starten 3
Mit dieser Menüfunktion wird das Programmiersystem SIPLACE Pro gestartet. 3
Mit SIPLACE Pro können SIPLACE-Bestückautomaten bzw. Bestücklinien programmiert und op-
timiert werden. 3
