Abb. 4.3 - 1 Ansicht "Leere Spuren"
Legende zu Abb. 4.3 - 1
(1) Ansicht "Leere Spuren"
(2) Ansicht "Bauelemente auslassen"
(3) Ansicht "Magazine"
(4) Ansicht "Linearförderer"
(5) Ansicht "Wafflepack-Wechsler"
4
123
4
5
Betriebsanleitung SIPLACE F5/F5 HM 4 Bestückfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 4.3 Förderer
167
4

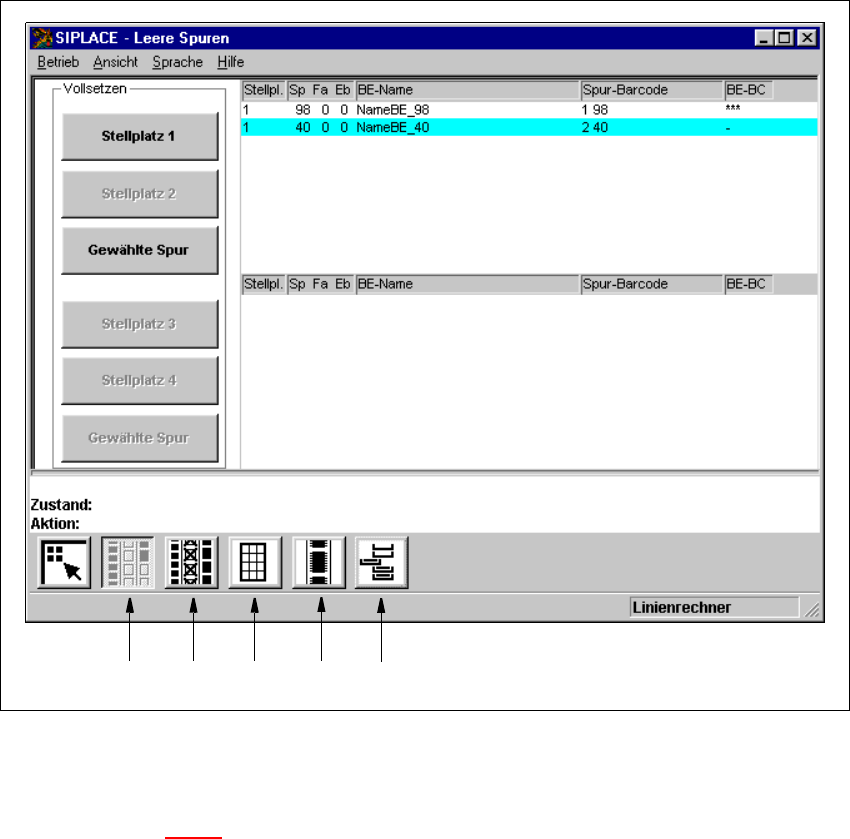

Abb. 4.3 - 2 Ansicht "Leere Spuren" bei aktivierter Option "Rüstkontrolle mit Barcode"
4
4.3.1.1 Bedeutung der Einträge in der Tabelle "Leere Spuren"
– Stellpl.
Nummer des Stellplatzes, auf dem die "leere" Spur ist
– Sp Fa Eb
Nummer der "leeren" Spur und des Fördererfaches bzw. Nummer des Flächenmagazinfaches
und der Ebene im Wafflepack-Wechsler für das entsprechende Bauelement
– BE-Name
Name des entsprechenden Bauelementes
– Spur-Barcode
In dieser Spalte ist eingetragen, welcher Spur-Barcode der jeweiligen Spur zugeordnet ist.
4 Bestückfunktionen Betriebsanleitung SIPLACE F5/F5 HM
4.3 Förderer Softwareversion SR.407.xx Ausgabe 01/2001 DE
168
– BE-BC
In dieser Spalte wird durch die Zeichen "***" oder "-" angezeigt, ob ein Bauelemente-Barcode
für das jeweilige Bauelement von der Rüstung vorgegeben ist oder nicht.
HINWEIS
Ist in dieser Spalte das Zeichen "-" eingetragen, bedeutet dies, dass für das jeweilige Bau-
element kein Barcode vorgegeben ist und dadurch auch bei eingeschalteter Option "Rüst-
kontrolle mit Barcode" ein manuelles "Vollsetzen" der entsprechenden Spur möglich ist
(siehe Abschnitt 4.3.1.5). 4
4
4.3.1.2 Funktionen in der Ansicht "Leere Spuren"
4
Stellplatz 1 4
Bestätigung, dass alle Spuren von Stellplatz 1 aufgefüllt (vollgesetzt) sind. 4
Stellplatz 2 4
Bestätigung, dass alle Spuren von Stellplatz 2 aufgefüllt sind. 4
Gewählte Spur 4
Bestätigung, dass der Förderer bzw. das Flächenmagazin auf der ausgewählten Spur des Stell-
platzes 1 oder 2 aufgefüllt ist. 4
Stellplatz 3 4
Bestätigung, dass alle Spuren von Stellplatz 3 aufgefüllt sind. 4
Stellplatz 4 4
Bestätigung, dass alle Spuren von Stellplatz 4 aufgefüllt sind. 4
Gewählte Spur 4
Bestätigung, dass der Förderer auf der ausgewählten Spur des Stellplatzes 3 oder 4 aufgefüllt ist.4
