Betriebsanleitung SIPLACE F5/F5 HM 5 Einzelfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 5.1 Allgemeines
179
5 Einzelfunktionen
5.1 Allgemeines
Die Portalfunktionen und Transportfunktionen werden als Einzelfunktionen bezeichnet.
Sie dienen zum Einrichten und Testen des Automaten und zum Ausführen bestimmter Aktionen
nach einem Maschinenstillstand, der durch einen Fehler verursacht wurde.
Mit Hilfe der Einzelfunktionen ist es möglich, verschiedene Funktionsbaugruppen definiert anzu-
steuern.
WARNUNG
Die Einzelfunktionen dürfen nur von entsprechend qualifiziertem und geschultem Personal aus-
geführt werden, da durch unsachgemäße Handhabung Körperverletzungen und/oder Schäden
an der Maschine die Folge sein können.
5 Einzelfunktionen Betriebsanleitung SIPLACE F5/F5 HM
5.2 Einzelfunktionen Portal Softwareversion SR.407.xx Ausgabe 01/2001 DE
180
5.2 Einzelfunktionen Portal
HINWEIS
Bei Verfahrfunktionen der x- oder y-Achse müssen die Schutzhauben geschlossen sein und zur
Ausführung der Funktionen muss die Start-Taste betätigt werden.
Das Portal verfährt grundsätzlich nur in langsamer Geschwindigkeit. 5
5
Å Klicken Sie in der Symbolleiste der Grundansicht das Symbol an (bzw. im Menü
Ansicht die Menüoption EF-Portal 1).
Die Bedienoberfläche wird auf die Ansicht "Revolverkopffunktionen" umgeschaltet (siehe Abb.
5.2 - 1
bzw. 5.2 - 2).
5
5.2.1 Ansicht "Revolverkopffunktionen"
Mit Hilfe der Revolverkopffunktionen können sämtliche zum Collect&Place-Kopf gehörenden
Funktionen angesteuert werden. 5
HINWEIS
Die Revolverkopffunktionen können bei geöffneten Schutzhauben ausgeführt werden. Dazu muss
jedoch der Schlüsselschalter auf die Position I gedreht werden. 5
5
5
Betriebsanleitung SIPLACE F5/F5 HM 5 Einzelfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 5.2 Einzelfunktionen Portal
181
5

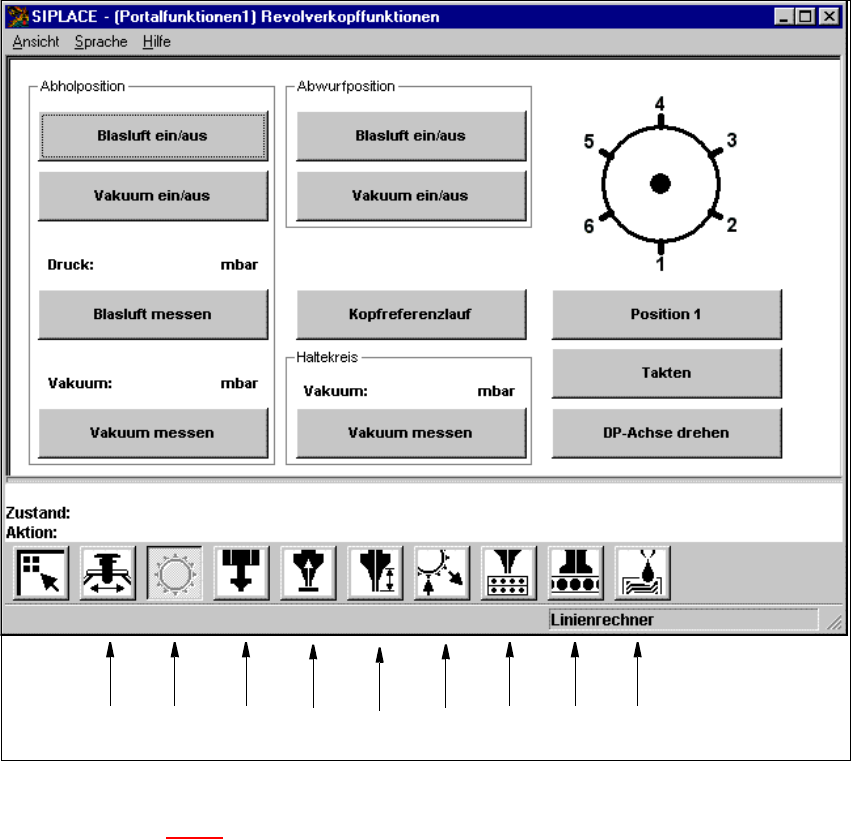

Abb. 5.2 - 1 Ansicht "Revolverkopffunktionen" (6-Segment-Collect&Place-Kopf)
Legende zu Abb. 5.2 - 1
(1) Portalfunktionen
(2) Revolverkopffunktionen
(3) IC-Kopffunktionen
(4) Vakuumtest Revolverkopf
(5) Pipettenoffset Revolverkopf
(6) Pipettenkonfiguration Revolverkopf
(7) Pipettenwechslerkonfiguration Revolverkopf
(8) Pipettenwechslerkonfiguration IC-Kopf
(9) Funktionen Flussmittelkopf
12 34 56789
