Betriebsanleitung SIPLACE F5/F5 HM 5 Einzelfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 5.2 Einzelfunktionen Portal
183
5.2.1.1 Funktionen
In der Ansicht "Revolverkopffunktionen" stehen die nachfolgend beschriebenen Funktionen zum
Testen des Collect&Place-Kopfes zur Verfügung. 5
– Vakuumtest in der Abholposition
– Vakuumtest in der Abwurfposition
– Vakuumtest im Haltekreis
– Revolverkopffunktionen
Durch Anklicken der entsprechenden Schaltfläche wird die gewünschte Funktion ausgelöst. 5
Blasluft ein/aus (Feld "Abholposition") 5
Mit dieser Funktion wird die Blasluft an der Pipette, die sich in der Abholposition befindet, ein-
bzw. ausgeschaltet.
Å Klicken Sie die Schaltfläche Blasluft ein/aus im Feld "Abholposition" an.
Die Blasluft wird ein- bzw. ausgeschaltet.
Vakuum ein/aus (Feld "Abholposition") 5
Mit dieser Funktion wird das Vakuum an der Pipette, die sich in der Abholposition befindet, ein-
bzw. ausgeschaltet.
Å Klicken Sie die Schaltfläche Vakuum ein/aus im Feld "Abholposition" an.
Das Vakuum wird ein- bzw. ausgeschaltet.
Blasluft messen (Feld "Abholposition") 5
Mit dieser Funktion wird die eingeschaltete Blasluft in der Abholposition gemessen.
Å Schalten Sie die Blasluft ein (mit Hilfe der Funktion "Blasluft ein/aus" im Feld "Abholposition").
Å Klicken Sie die Schaltfläche Blasluft messen im Feld "Abholposition" an.
Der Blasluftdruck wird gemessen und das Ergebnis in [mbar] über der Schaltfläche angezeigt.
HINWEIS
Der nach einer Messung angezeigte Wert entspricht nicht dem tatsächlichen Wert an der Pipette.
Bei Einstellarbeiten müssen die Werte mit einem Manometer ermittelt werden (siehe Einstellan-
leitung bzw. Serviceanleitung). 5
Vakuum messen (Feld "Abholposition") 5
Mit dieser Funktion wird das eingeschaltete Vakuum in der Abholposition gemessen.
Å Schalten Sie das Vakuum ein (mit Hilfe der Funktion "Vakuum ein/aus" im Feld "Abholposition").
Å Klicken Sie die Schaltfläche Vakuum messen im Feld "Abholposition" an.
Das Vakuum wird gemessen und das Ergebnis in [mbar] über der Schaltfläche angezeigt.
5 Einzelfunktionen Betriebsanleitung SIPLACE F5/F5 HM
5.2 Einzelfunktionen Portal Softwareversion SR.407.xx Ausgabe 01/2001 DE
184
Blasluft ein/aus (Feld "Abwurfposition") 5
Mit dieser Funktion wird die Blasluft an der Pipette, die sich in der Abwurfposition befindet, ein-
bzw. ausgeschaltet.
Å Klicken Sie die Schaltfläche Blasluft ein/aus im Feld "Abwurfposition" an.
Die Blasluft wird ein- bzw. ausgeschaltet.
Vakuum ein/aus (Feld "Abwurfposition") 5
Mit dieser Funktion wird das Vakuum an der Pipette, die sich in der Abwurfposition befindet, ein-
bzw. ausgeschaltet.
Å Klicken Sie die Schaltfläche Blasluft ein/aus im Feld "Abwurfposition" an.
Das Vakuum wird ein- bzw. ausgeschaltet.
Kopfreferenzlauf 5
Mit dieser Funktion wird ein Referenzlauf aller Kopfachsen gestartet, d.h. alle Kopfachsen fahren
ihren Nullpunkt an. Die Portalachsen verfahren dabei den Bestückkopf über den Abwurfbehälter,
um Bauelemente definiert abzuwerfen.
Å Klicken Sie die Schaltfläche Kopfreferenzlauf an.
Die Kopfachsen führen einen Referenzlauf durch.
Vakuum messen (Feld "Haltekreis") 5
Mit dieser Funktion wird das Vakuum an der Pipette gemessen, die sich im Haltekreis befindet.
Å Klicken Sie die Schaltfläche Vakuum messen im Feld "Haltekreis" an.
Das Vakuum wird gemessen und das Ergebnis in [mbar] über der Schaltfläche angezeigt.
Position 1 5
Diese Funktion dient dazu, den Collect&Place-Kopf in eine festgelegte Ausgangsposition zu brin-
gen.
Å Klicken Sie die Schaltfläche Position 1 an.
Der Collect&Place-Kopf wird so getaktet, dass sich das Segment 1 in der Abhol- bzw. Bestück-
position (= unterste Position) befindet. Dazu führt der Collect&Place-Kopf und die z-Achse ei-
nen Referenzlauf durch.
Takten 5
Mit dieser Funktion kann der Collect&Place-Kopf getaktet werden. Durch Anklicken der Schaltflä-
che wird der Collect&Place-Kopf jeweils um ein Segment weitergetaktet.
Å Klicken Sie die Schaltfläche Takten an.
Der Collect&Place-Kopf wird um ein Segment weitergetaktet.
Die aktuellen Positionen der Segmente werden in der Grafik angezeigt.
Betriebsanleitung SIPLACE F5/F5 HM 5 Einzelfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 5.2 Einzelfunktionen Portal
185
DP-Achse drehen 5
Mit dieser Funktion wird die Pipette an der DP1- Achse jeweils um 90
0
gedreht.
Å Klicken Sie die Schaltfläche DP-Achse drehen an.
Die Pipette an der DP1-Achse wird einmal um 90
0
gedreht.
5.2.2 Ansicht "IC-Kopffunktionen"
Mit Hilfe der IC-Kopffunktionen können sämtliche zum IC-Kopf gehörenden Funktionen angesteu-
ert werden. 5
HINWEIS
Die IC-Kopffunktionen können bei geöffneten Schutzhauben ausgeführt werden. Dazu muss je-
doch der Schlüsselschalter auf die Position I gedreht werden. 5
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal das Symbol an.
Die Bedienoberfläche wird auf die Ansicht "IC-Funktionen" umgeschaltet (siehe Abb. 5.2 - 3
).
5

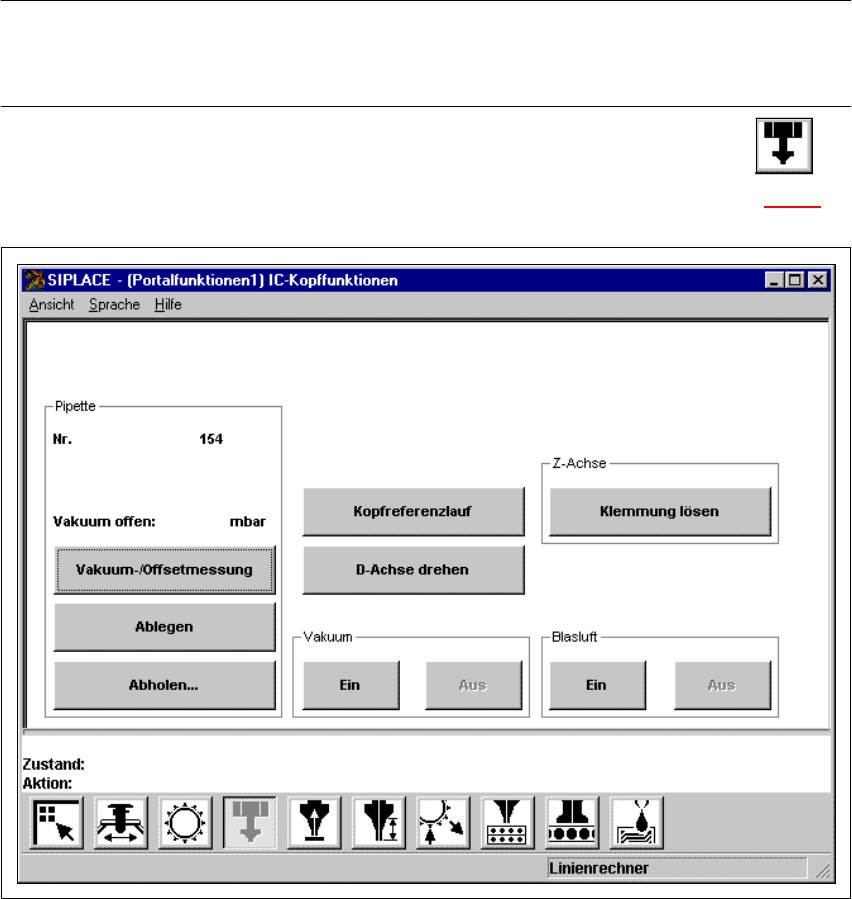

Abb. 5.2 - 3 Ansicht "IC-Kopffunktionen"
