5.2.4 Ansicht "Vakuumtest"
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal x das Symbol an.
Die Bedienoberfläche wird auf die Ansicht "Vakuumtest" umgeschaltet (siehe Abb. 5.2 - 5
bzw.
5.2 - 6
).
5
Abb. 5.2 - 5 Ansicht "Vakuumtest" (6-Segment-Collect&Place-Kopf)
Betriebsanleitung SIPLACE F5/F5 HM 5 Einzelfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 5.2 Einzelfunktionen Portal
191
5

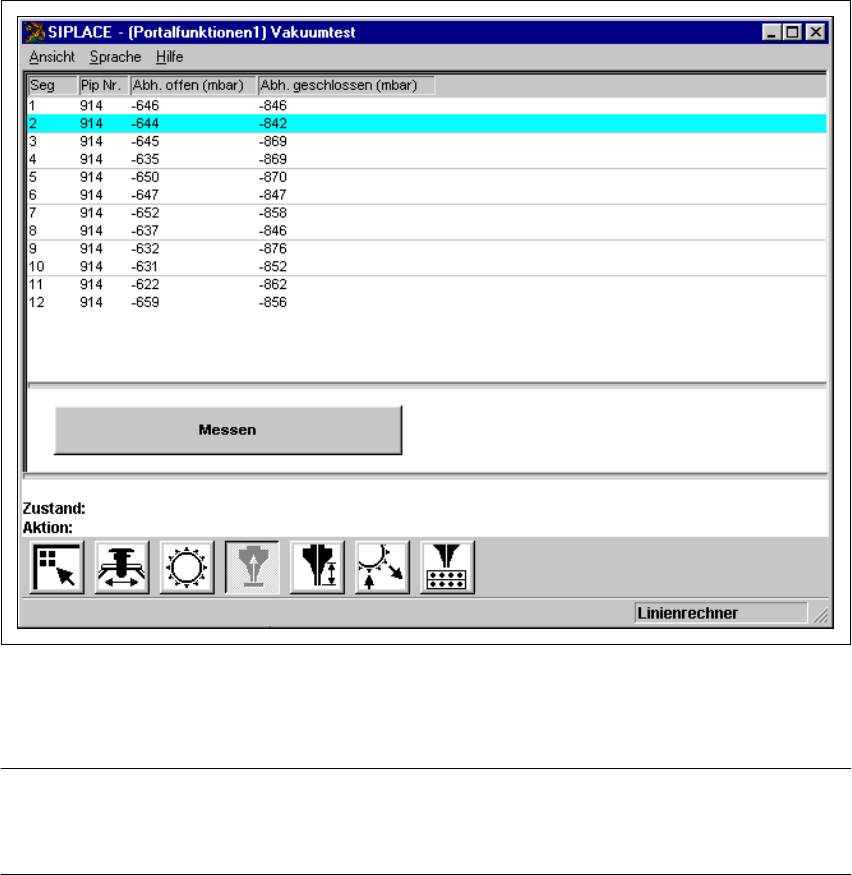

Abb. 5.2 - 6 Ansicht "Vakuumtest" (12-Segment-Collect&Place-Kopf)
HINWEIS
Da die in der Ansicht "Vakuumtest" enthaltene Funktion für den 6-Segment-Collect&Place-Kopf
und den 12-Segment-Collect&Place-Kopf identisch ist, wird sie nicht getrennt beschrieben. 5
5 Einzelfunktionen Betriebsanleitung SIPLACE F5/F5 HM
5.2 Einzelfunktionen Portal Softwareversion SR.407.xx Ausgabe 01/2001 DE
192
5.2.4.1 Funktionen
In der Ansicht "Vakuumtest" steht nur die Schaltfläche "Messen" zur Verfügung, mit deren Hilfe
der Vakuumtest für alle Pipetten ausgelöst wird.
Messen 5
Bei Aktivierung dieser Funktion wird ein Kopfreferenzlauf durchgeführt. Dabei wird für jede
einzelne Pipette der Vakuumwert in der Abholposition bei offenem und geschlossenem Vakuum
gemessen.
Å Klicken Sie die Schaltfläche Messen an.
Der Vorgang zur Ermittlung des Vakuums wird gestartet.
Die ermittelten Vakuumwerte werden in den Spalten "Abh. offen (mbar)" und "Abh. geschlos-
sen (mbar)" für die jeweiligen Pipetten angezeigt. Anhand dieser Werte kann z.B. festgestellt
werden, ob eine Pipette an einem bestimmten Segment verschmutzt ist.
