5 Einzelfunktionen Betriebsanleitung SIPLACE F5/F5 HM
5.2 Einzelfunktionen Portal Softwareversion SR.407.xx Ausgabe 01/2001 DE
194
5
Abb. 5.2 - 8 Ansicht "Pipettenoffset" (12-Segment-Collect&Place-Kopf)
HINWEIS
Da die in der Ansicht "Pipettenoffset" enthaltene Funktion für den 6-Segment-Collect&Place-Kopf
und den 12-Segment-Collect&Place-Kopf identisch ist, wird sie nicht getrennt beschrieben. 5
Betriebsanleitung SIPLACE F5/F5 HM 5 Einzelfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 5.2 Einzelfunktionen Portal
195
5.2.5.1 Funktionen
In der Ansicht "Pipettenoffset" steht nur die Schaltfläche "Messen" zur Verfügung, mit deren Hilfe
die Ermittlung der Pipettenhöhe für alle Pipetten gestartet wird.
Messen 5
Bei Aktivierung dieser Funktion verfährt das Portal nach einem Vakuumcheck mit dem Bestück-
kopf in eine definierte Position über dem Leiterplattentransport. Die z-Achse fährt nacheinander
mit jeder Pipette nach unten, bis die Pipette den Transport berührt. Dadurch wird die Höhe der
jeweiligen Pipette gemessen.
Danach fährt das Portal in seine Ausgangsstellung zurück. 5
5
Å Klicken Sie die Schaltfläche Messen an.
Der Vorgang zur Messung der Pipettenhöhen wird gestartet.
Die ermittelten Werte werden in der Spalte "Offset (1/100 mm)" für die jeweiligen Pipetten an-
gezeigt. Anhand dieser Werte kann z.B. festgestellt werden, ob eine Pipette an einem be-
stimmten Segment abgebrochen ist.
5 Einzelfunktionen Betriebsanleitung SIPLACE F5/F5 HM
5.2 Einzelfunktionen Portal Softwareversion SR.407.xx Ausgabe 01/2001 DE
196
5.2.6 Ansicht "Pipettenkonfiguration Revolverkopf"
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal das Symbol an.
Die Bedienoberfläche wird auf die Ansicht "Pipettenkonfiguration Revolverkopf" umgeschaltet
(siehe Abb. 5.2 - 9
bzw. 5.2 - 10).
5

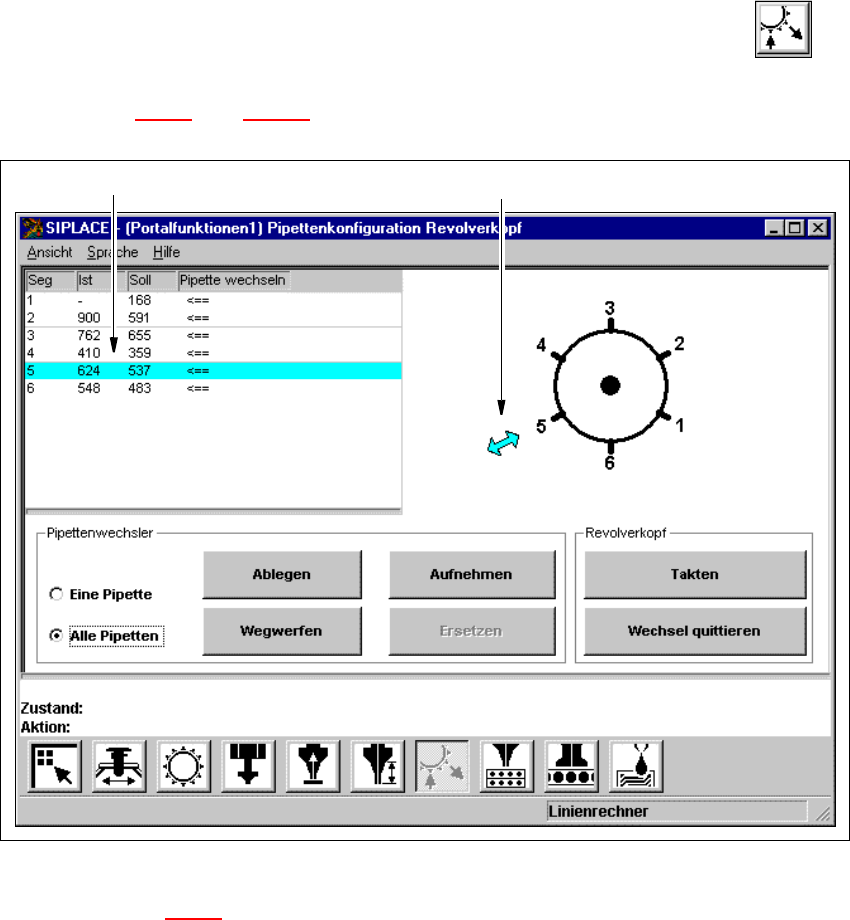

Abb. 5.2 - 9 Ansicht "Pipettenkonfiguration Revolverkopf" (6-Segment-Collect&Place-Kopf)
Legende zu Abb. 5.2 - 9
(1) Der Eintrag für das Segment in der Wechselposition ist hellblau unterlegt.
(2) Der Pfeil zeigt auf die Nummer des Segments, welches sich in der Wechselposition befindet.
5
1
2
