5.2.9.2 Funktionen
Wechsel quittieren 5
Mit Hilfe dieser Funktion wird das Auffüllen von einzelnen Pipettengaragen mit Pipetten eines
neuen Typs bestätigt.
Bei einem Rüstungswechsel kann es erforderlich sein, dass einzelne Pipettengaragen auf Pipet-
ten eines anderen Typs umgerüstet werden müssen. In der Tabelle wird hierzu für jede Pipetten-
garage die aktuelle Pipettenkonfiguration (Ist) und die durch die neue Rüstung geforderte
Pipettenkonfiguration (Soll) dargestellt. Wird ein Pipettenwechsel vom "Ist-Pipettentyp" zum
"Soll-Pipettentyp" durchgeführt, muss dieser für die jeweilige Pipettengarage quittiert werden.
Å Klicken Sie in der Tabelle den Eintrag für die Pipettengarage an, deren Pipette ausgetauscht
werden soll. Die Zeile ist hellblau markiert.
Å Ersetzen Sie die in dieser Pipettengarage vorhandenen Pipette durch eine Pipette des in der
Spalte "Soll" eingetragenen Typs.
Å Klicken Sie die Schaltfläche Wechsel quittieren an.
Der Pipettenwechsel wird bestätigt. In der Tabelle wird für die entsprechende Pipettengarage
der Pfeil ( <== ) nicht mehr angezeigt.
5
5 Einzelfunktionen Betriebsanleitung SIPLACE F5/F5 HM
5.2 Einzelfunktionen Portal Softwareversion SR.407.xx Ausgabe 01/2001 DE
212
5.2.10 Ansicht "Flußmittelauftrag"
5
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal das Symbol an.
Die Bedienoberfläche wird auf die Ansicht "Flußmittelauftrag" umgeschaltet (siehe
Abb. 5.2 - 14
). 5
HINWEIS
Um die Funktionen in dieser Ansicht ausführen zu können, muss die Option "Flußmittelauf-
trag" installiert und in den Maschinenoptionen konfiguriert sein. 5
5

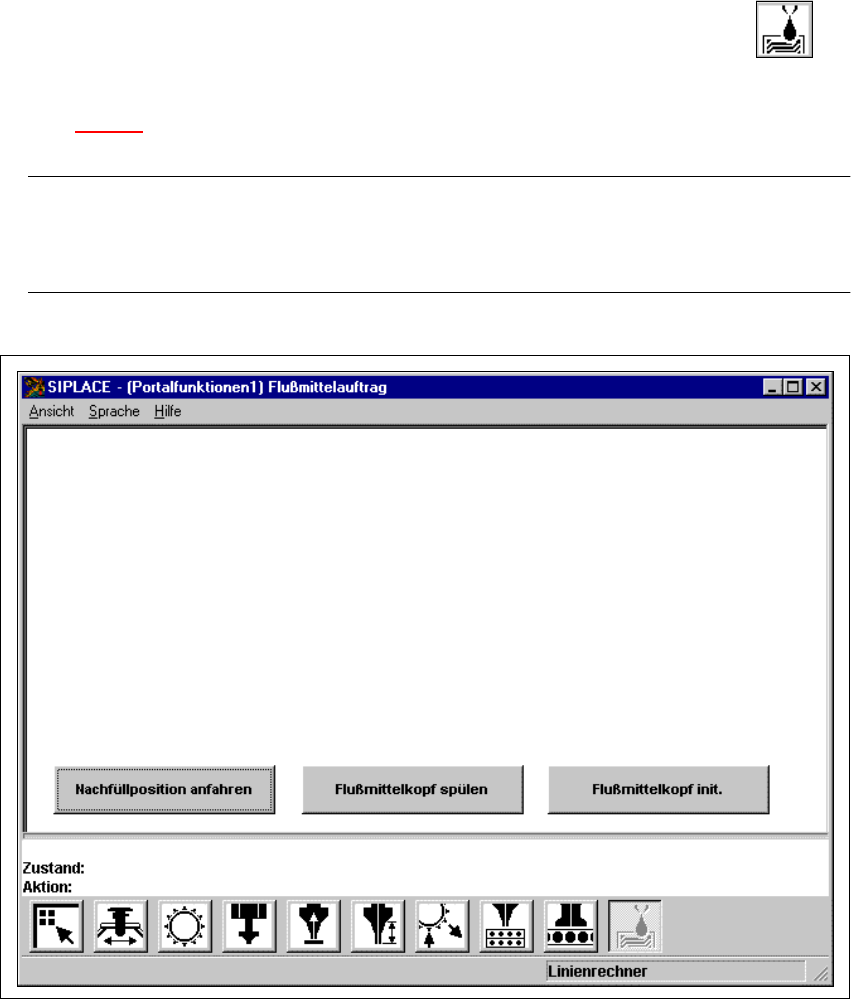

Abb. 5.2 - 14 Ansicht "Flußmittelauftrag"
Betriebsanleitung SIPLACE F5/F5 HM 5 Einzelfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 5.2 Einzelfunktionen Portal
213
5.2.10.1 Allgemeines
In der Ansicht "Flußmittelauftrag" stehen die nachfolgend beschriebenen Funktionen für den
Flussmittelkopf zur Verfügung. Durch Anklicken der entsprechenden Schaltfläche wird die ge-
wünschte Funktion ausgelöst. 5
Nachfüllposition anfahren 5
Mit dieser Funktion wird der Flussmittelkopf in die Nachfüllposition gefahren. Nur in dieser Posi-
tion kann der Flussmittelbehälter nachgefüllt oder die Flussmitteldüse ausgetauscht werden. 5
Å Klicken Sie die Schaltfläche Nachfüllposition anfahren an.
Der Flussmittelkopf fährt in die Nachfüllposition.
5
Flußmittelkopf spülen 5
Mit dieser Funktion kann bei Bedarf das Schlauchsystem des Flussmittelkopfes durchgespült wer-
den, um eventuelle Lufteinschlüsse oder Flussmittelreste zu entfernen. Dies kann z.B. nach dem
Wechsel des Flussmittelbehälters erforderlich sein, oder wenn längere Zeit kein Flussmittel auf-
getragen wurde. 5
HINWEIS
Mit dem Flussmittelparameter "Anzahl Spülzyklen" kann eingestellt werden, wieviel Spülvorgänge
jeweils durchgeführt werden sollen (siehe Kap. 11 Stationserweiterungen/Hardware). 5
Å Klicken Sie die Schaltfläche Flußmittelkopf spülen an.
Zuerst wird die Flussmitteldüse an der Bürste gereinigt, und danach wird das Schlauchsystem
des Flussmittelkopfes durchgespült.
Flußmittelkopf init. 5
Mit dieser Funktion wird ein Referenzlauf des Flussmittelkopfes gestartet. Dabei werden das Ven-
til und die Hubachse in die Grundstellung gefahren. 5
Å Klicken Sie die Schaltfläche Flußmittelkopf init. an.
Der Referenzlauf wird durchgeführt.
5
