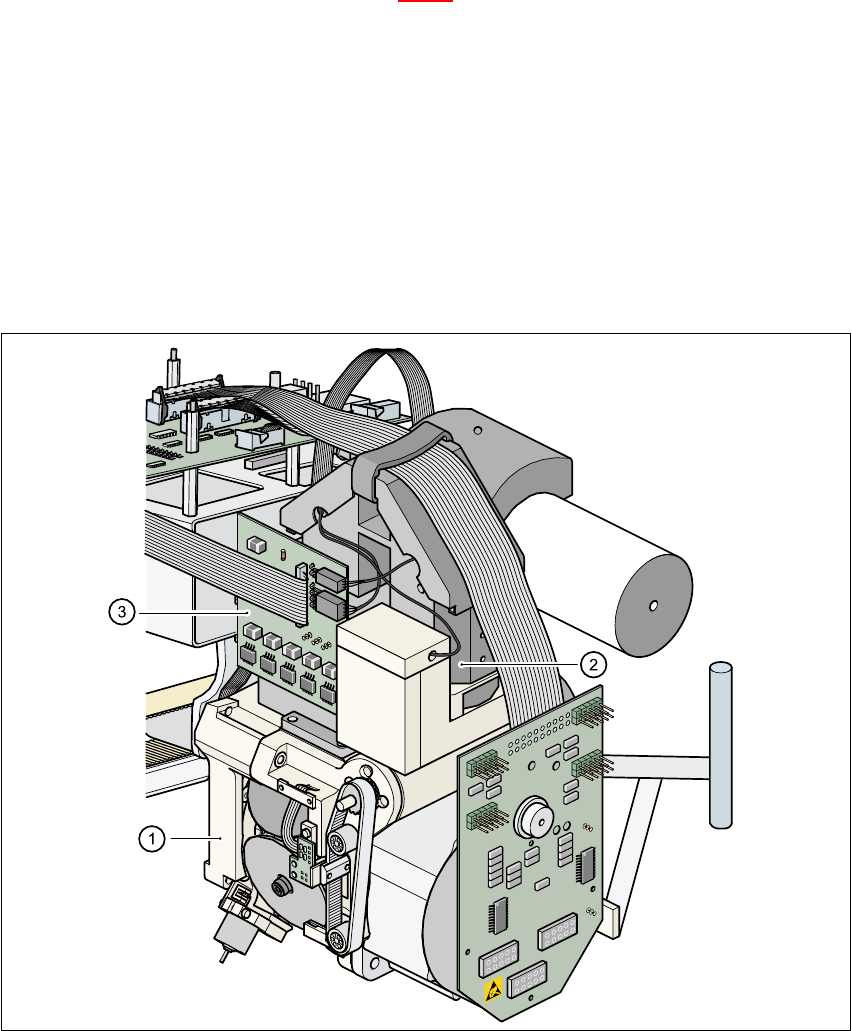

Abb. 6.1 - 2 BE-Kamerasystem am 12-Segment-Collect&Place-Kopf
(1) 12-Segment-Collect&Place-Kopf
(2) BE-Kamera 24x24
(3) BE-Beleuchtungssteuerungsplatine
6
Das BE-Kamerasystem ist an der Oberseite des Collect&Place-Kopfes mit vier Innensechs-
kantschrauben befestigt. Zwei Zylinderstifte fixieren seine Position. 6
Mit dem BE-Kamerasystem lassen sich Bauelemente der Größe 0402 bis einschließlich PLCC 44
optisch zentrieren und bestücken. Die Bauelementegröße variiert also zwischen 1,0mm x 0,5mm
und max. 18,7mm x 18,7mm, die Bauelementedicke zwischen 0,3mm und 6mm. Das minimale
Beinchenrastermaß darf 0,5mm betragen. 6
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.1 Die Visionsysteme am Automaten Softwareversion SR.407.xx Ausgabe 01/2001 DE
224
6.1.2 BE-Kamerasystem des 6-Segment-Collect&Place-Kopfes
(Standard-BE-Visionmodul)
Das BE-Kamerasystem (siehe Pos. 2 in Abb. 6.1 - 6) besteht im wesentlichen aus folgenden Bau-
gruppen: 6
– Optisches Linsensystem
– CCD-Chip zur Erstellung eines elektronischen Abbilds des Bauelements
– CCD-Kameraverstärker
– Drei Beleuchtungsebenen - flach, mittel und steil - zur optimalen Ausleuchtung der unter-
schiedlichsten Bauelementeformen
– Platine "Beleuchtungssteuerung" zur Einstellung der Intensitäten der einzelnen Beleuch-
tungsebenen

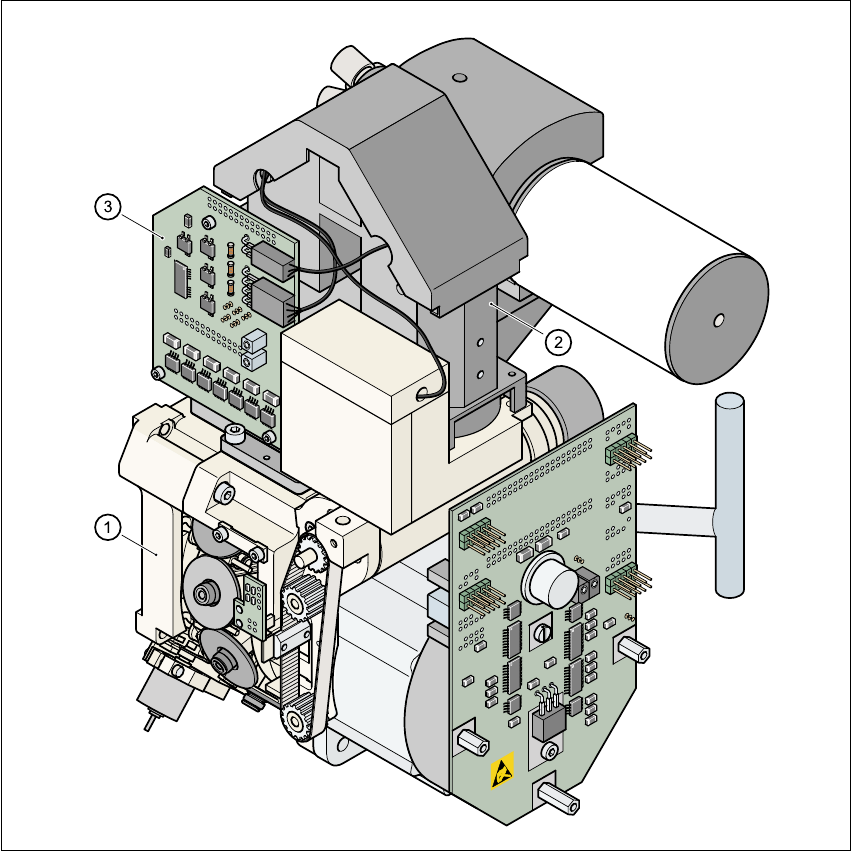

Abb. 6.1 - 3 BE-Kamerasystem am 6-Segment-Collect&Place-Kopf (Standard-BE-Visionmodul)
(1) 6-Segment-Collect&Place-Kopf
(2) BE-Kamera 24 x 24
(3) BE-Beleuchtungssteuerungsplatine
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.1 Die Visionsysteme am Automaten
225
Das BE-Kamerasystem ist an der Oberseite des Collect&Place-Kopfes mit vier Innensechs-
kantschrauben befestigt. Zwei Zylinderstifte fixieren seine Position. 6
Mit dem BE-Kamerasystem lassen sich Bauelemente der Größe 0402 bis einschließlich 32mm x
32mm optisch zentrieren und bestücken. Die Bauelementegröße variiert also zwischen 1,0mm x
0,5mm und max. 32mm x 32mm, die Bauelementedicke zwischen 0,3mm und 8,5mm. Das mini-
male Beinchenrastermaß darf 0,5mm betragen. 6
