Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.1 Die Visionsysteme am Automaten
227
Das BE-Kamerasystem ist an der Oberseite des Collect&Place-Kopfes mit vier Innensechs-
kantschrauben befestigt. Zwei Zylinderstifte fixieren seine Position. 6
Mit dem BE-Kamerasystem lassen sich Flip-Chips, Bare Dies und Bauelemente bis zu 13mm x
13mm optisch zentrieren und bestücken. Die Bauelementegröße variiert also zwischen 0,5mm x
0,25mm und max. 13mm x 13mm, die Bauelementedicke zwischen 0,3mm und 8,5mm. Das mi-
nimale Beinchenrastermaß darf 0,2mm betragen. 6
6.1.4 BE-Kamerasystem für den Pick&Place-Kopf
Das BE-Kamerasystem (siehe Pos. 2 in Abb. 6.1 - 5) besteht im wesentlichen aus folgenden Bau-
gruppen: 6
– Optisches Linsensystem
– CCD-Chip zur Erstellung eines elektronischen Abbilds des Bauelements
– CCD-Kameraverstärker
– Drei Beleuchtungsebenen - flach, mittel und steil - zur optimalen Ausleuchtung der unter-
schiedlichsten Bauelementeformen
– Platine "Beleuchtungssteuerung" zur Einstellung der Intensitäten der einzelnen Beleuch-
tungsebenen
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.1 Die Visionsysteme am Automaten Softwareversion SR.407.xx Ausgabe 01/2001 DE
228
6
Abb. 6.1 - 5 BE-Kamerasystem am Pick&Place-Kopf
(1) Pick&Place-Kopf
(2) Fine-Pitch-Visionmodul
6
Das Fine-Pitch-Visionmodul ist rechts vom LP-Transport am Maschinenständer befestigt. 6
Mit dem BE-Kamerasystem lassen sich Bauelemente bis zu einer Größe von 55mm x 55mm op-
tisch zentrieren und bestücken. Das minimale Beinchenrastermaß darf 0,4mm betragen. Optional
kann neben dem Fine-Pitch-Visionmodul noch ein Flip-Chip-Visionmodul eingebaut werden. Da-
mit lassen sich Bauelemente bis zu einer Größe von 20mm x 20mm optisch zentrieren. Das mi-
nimale Beinchenrastermaß darf 0,25mm betragen. 6
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.1 Die Visionsysteme am Automaten
229
6.1.5 LP-Kamerasystem

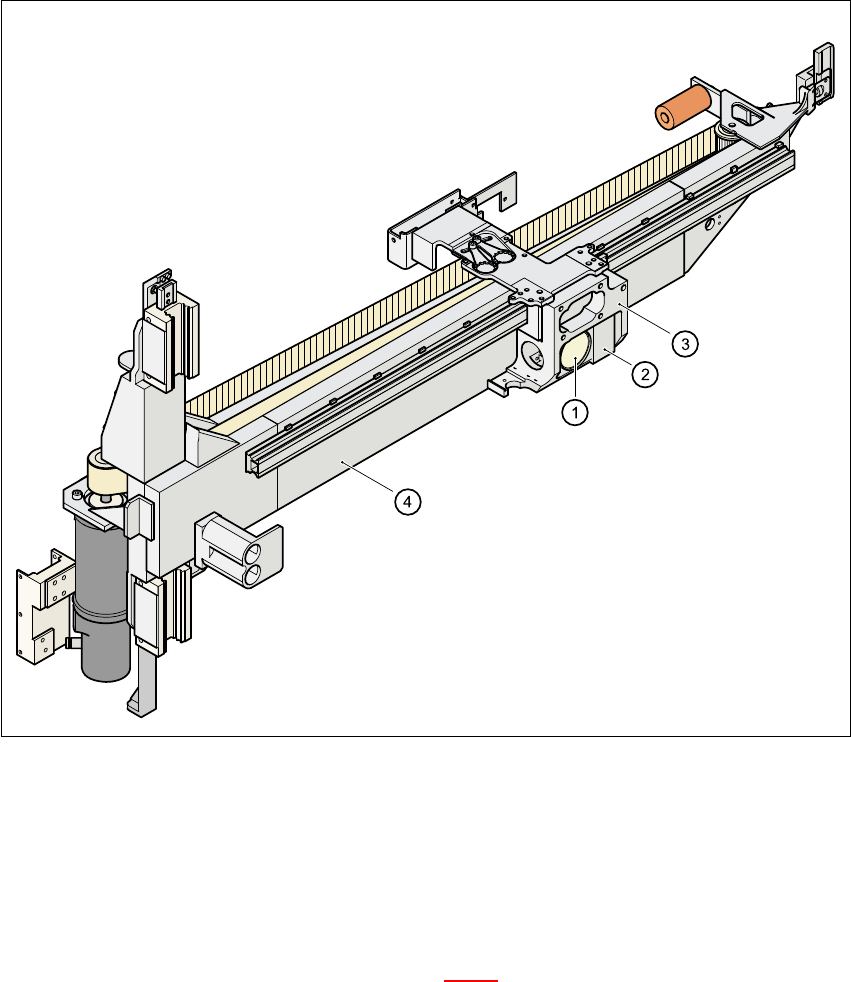

Abb. 6.1 - 6 LP-Kamerasystem, Grundportal - Ansicht von unten
(1) LP-Kamera - Optik und Beleuchtung
(2) Kameraverstärker
(3) Kopfhalterung
(4) Portal
6
Das LP-Kamerasystem (siehe Pos. 1 und 2 in Abb. 6.1 - 6
) besteht im wesentlichen aus folgenden
Komponenten: 6
– Optisches Linsensystem
– CCD-Chip
– CCD-Kameraverstärker
– Eine Beleuchtungsebene zur Beleuchtung von LP-Marken und Inkpunkten
