00192661-01 - 第250页
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM 6.4 Zugang zu den Optionen ’ Marke teachen ’ und ’ Bauelement testen ’ Softwarevers ion SR.407.xx Ausgabe 01/2001 D E 250 Sie k ö nn en allerd ings die B enutzer klas…
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.4 Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’
249
6.4 Zugang zu den Optionen ’Marke teachen’ und ’Bau-
element testen’
Der Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’ ist nur ab der Benutzer-
klasse ’Einrichter’ und höher möglich. Erst nach Wahl der Benutzerklassen ’Einrichter’ oder ’Ser-
vicetechniker’ werden die hellgrau schattierten Strukturen der Ikonen für ’Marke teachen’ und
’Bauelement testen’ schwarz ausgefüllt: Die Optionen sind dann zugänglich. 6
Wahl der Benutzerklassen 6
Å Klicken Sie im Menü ’Grundansicht’ in der Menüleiste das Pull-Down-Menü ’Optionen’ an.
Å Klicken Sie die Option ’Bedienebene’ an. Die Auswahlbox der Benutzerklasse wird aufge-
klappt.
Å Wählen Sie die gewünschte Benutzerklasse.
6

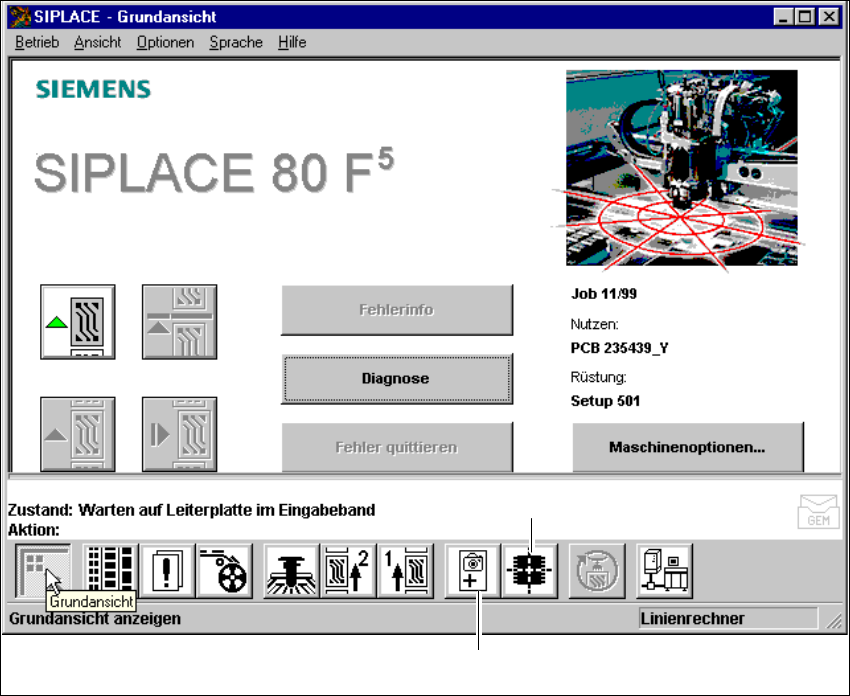

Abb. 6.4 - 1 Zugang zu den Optionen ’Marke teachen’ bzw. ’Bauelement testen’
Ikone ’Bauelement testen’
Ikone ’Marke teachen’
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.4 Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’ Softwareversion SR.407.xx Ausgabe 01/2001 DE
250
Sie können allerdings die Benutzerklassen ’Einrichter’ bzw. ’Servicetechniker’ auch durch Ein-
gabe eines Passworts am Stationsrechner schützen. 6
Å Klicken Sie dazu im Menü ’Grundansicht’ in der Menüleiste das Pull-Down-Menü ’Optionen’
an.
Å Klicken Sie die Option ’Bedienebene’ an. Die Auswahlbox der Benutzerklasse wird aufge-
klappt.
Å Klicken Sie die Schaltfläche ’Kennwort ändern’ an. Die Eingabebox für das Kennwort wird auf-
geklappt.
Å Geben Sie das Kennwort ein und bestätigen Sie die Eingabe.
Å Klicken Sie ’OK’ an, um das Kennwort zu übernehmen oder ’Abbruch’, um es zu verwerfen.
Å Bewegen Sie den Mauszeiger auf die Option ’Marke teachen’ oder ’Bauelement testen’. Wäh-
renddessen zeigt die Statuszeile für die jeweilige Option einen kurzen, erläuternden Text an.
Sie können die Optionen auch mit den Funktionstasten F8 bzw. F9 aufrufen. Das Aufklapp-
menü ’Ansicht’ listet Ihnen die Zuordnung der Funktionstasten zu den einzelnen Optionen auf.
Å Klicken Sie eine der beiden Ikonen (Schaltknöpfe) an. Am Bildschirm erscheint das Auswahl-
menü ’Markenauswahl’ bzw. ’Gehäuseformauswahl’ der Option ’Marke teachen’ bzw. ’Bauele-
ment testen’ (siehe Abb. 6.4 - 2
und 6.4 - 3).
Je nach Wahl gelangen Sie zu den weiteren Menüs der Optionen ’Marke teachen’ bzw. ’Bauele-
ment testen’. 6
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.4 Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’
251
6
Abb. 6.4 - 2 Option ’Marke teachen’: Menüs
Folgende Menüs können Sie in der Option ’Marke teachen’ entweder über die Ikonen der Sym-
bolleiste oder mit den Funktionstasten F2 bis F5 anwählen: 6
– Markenauswahl
– Marke teachen
– Kontrastempfindlichkeit und
– Marke testen.
Sie kehren zum Menü ’Grundansicht zurück, indem Sie entweder die Ikone ’Grundansicht’ ankli-
cken oder die Funktionstaste F1 betätigen. 6
Ikone
Markenauswahl
Ikone
’Marke teachen’
Ikone
’Kontrastempfindlichkeit’
Ikone
’Marke testen’
