Betriebsanleitung SIPLACE F5/F5 HM 6 V isionfunktionen Softwareversion SR.407.xx Ausgabe 0 1/2001 DE 6.5 Marke t eachen 261 6.5.3 Men ü ’ Markena uswa hl ’ Bei W ahl der Option ’ Marke teachen ’ im M en ü ’ Grundansicht …
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.5 Marke teachen Softwareversion SR.407.xx Ausgabe 01/2001 DE
260
6
Abb. 6.5 - 5 Flussplan ’Marke teachen’ - Menü ’Marke testen’
Nein
Positionierung
Marke testen
Marke
geladen bzw.
geteacht?
Menü
Markenauswahl
A
Ja
Videobild
Anstoß des
Meßablaufs
Ausgabe der
Markenqualität
ESC
ESC
Return
(wiederholen)
X/Y-
Verfahren
LP ins
Ausgabeband
LP ins Bearbei-
tungsband
Zentrieren Testen
Marke
Videobild
Ränder der
Markenstruktur
festlegen
(hor./vert.)
ESC
Return
(abspeichern)
Videobild
Kamera-
positionierung
Leiterplatten-
transport 1/2
Menüoptionen 'Marke teachen'
Menü 'Marke testen'
Marke testen
Menüoptionen ’Marke teachen’
Menü ’Marke testen’
Nein
Marke
geladen bzw.
geteacht?
Menü
Markenauswahl
Positionierung
X/Y
verfahren
LP ins
Ausgabeband
LP ins Bearbei-
tungsband
Zentrieren Testen
Videobild
Kamera-
positionierung
Videobild
Ränder der
Markenstruktur
festlegen
(hor./vert.)
Videobild
Anstoß des
Messablaufs
Ausgabe der
Markenqualität
ESC
ESC
Return
(abspeichern)
ESC
Return
(wiederholen)
Ja
Marke
Leiterplatten-
transport 1/2
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.5 Marke teachen
261
6.5.3 Menü ’Markenauswahl’
Bei Wahl der Option ’Marke teachen’ im Menü ’Grundansicht’ werden folgende Aktionen gestartet: 6
– Im Stationsrechner werden die Funktionen für das Visionsystem aktiviert.
– Das Menü ’Markenauswahl’ wird aufgeklappt.
– Der Stationsrechner fordert vom Linienrechner die Markennummernliste mit Kommentaren an
und stellt diese auf dem Bildschirm dar. Die Transformationstafeln für die Farbdarstellung sind
lokal im Stationsrechner gespeichert.
6

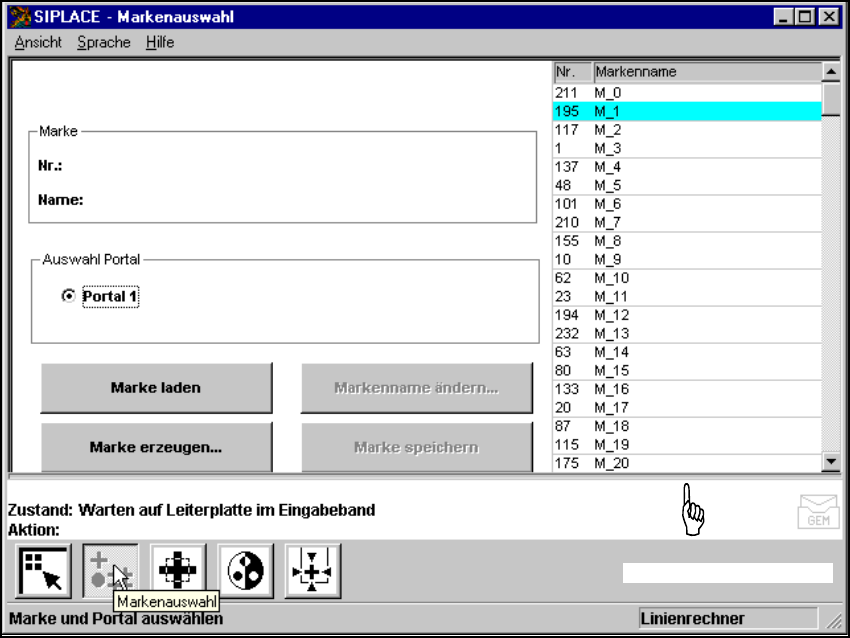

Abb. 6.5 - 6 Menü ’Markenauswahl’
Das Menü bietet Ihnen, wie die Abbildung zeigt, folgende Optionen zur Anwahl. 6
– Auswahl Portal
– Marke laden
– Marke erzeugen
– Markennamen ändern
– Marke speichern
Markennummernliste
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.5 Marke teachen Softwareversion SR.407.xx Ausgabe 01/2001 DE
262
HINWEIS 6
Schaltflächen sind aktiv, wenn der Schriftzug der Schaltfläche schwarz ist. Das bedeutet, dass
Sie die jeweilige Funktion durch Anklicken mit der Maus ausführen können.
Die Schaltfläche ’Marke laden’ ist beispielsweise nur aktiv, wenn Sie zuvor im Listenfeld eine
Marke angeklickt haben. Die Schaltfläche ’Markenname ändern’ ist nur aktiv, wenn Sie eine
Marke geladen haben, und die Schaltfläche ’Marke speichern’ ist nur aktiv, wenn Sie entweder
den Markennamen oder Markenparameter geändert haben.
Sie können jederzeit vom Menü ’Marke teachen’ in das Grundmenü wechseln, um bestimmte Ak-
tionen wie „Spur vollsetzen“ usw. zu starten. Die Einstellungen im Menü ’Marke teachen’ bleiben
erhalten, so dass Sie bei der Rückkehr in das Menü ’Marke teachen’ dieselben Bedingungen wie-
der vorfinden. 6
Hatten Sie allerdings Markendaten geändert oder eine neue Marke geteacht und wechseln dann
vom Grundmenü aus zu den Menüs ’Bauelement testen’, ’Einzelfunktionen’, ’SITEST’ oder ’Be-
stücken fortsetzen’, so wird die Auswahlbox ’Markendaten speichern’ aufgeklappt. Sie haben nun
die Wahl, die geänderten oder neu aufgenommenen Daten abzuspeichern oder zu verwerfen. 6
6

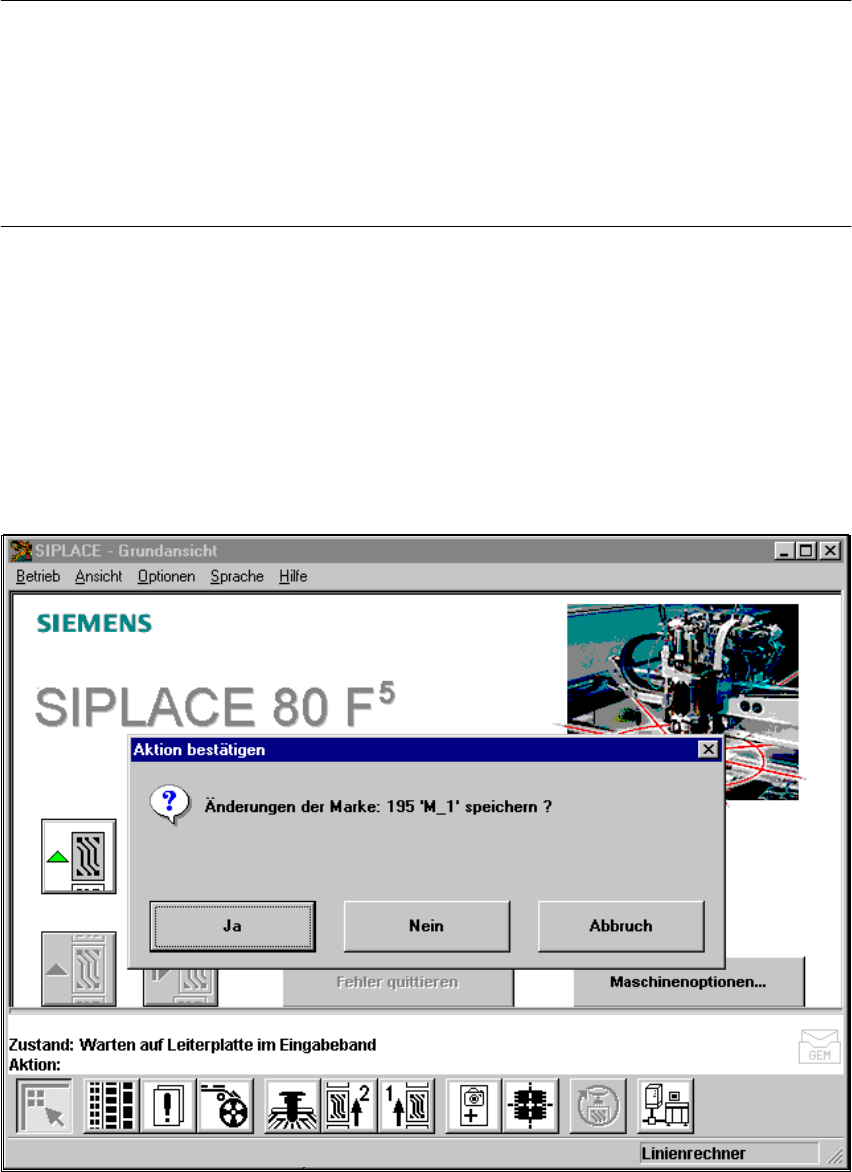

Abb. 6.5 - 7 Menü ’Markenauswahl’, Auswahlbox ’Markendaten speichern’
