6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM 6.5 Marke teachen Softwareversion S R.407.xx Ausgab e 01/2001 DE 274 Als Mes sergebn is ersch eint de r Einde utigkeitswer t. Dieser k ann zw ischen 0 (= ungen ü gend…
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.5 Marke teachen
273
Å Achten Sie auch darauf, dass sich keine anderen Strukturen innerhalb des Suchfelds befinden,
da sonst die Markenreidentifikation unnötigerweise erschwert wird.
Å Wiederholen Sie mehrmals die Tests bei geänderter Suchfeldgröße. Sie können unter Um-
ständen den Eindeutigkeitswert optimieren.
Bei Wahl der Option ’Suchfeld’ 6
– wird das Menü weggeschaltet.
– wird der Teachvorgang ausgelöst.
– wird das Videobild mit Marke und Markenstrukturfeld dargestellt.
– werden Kopf- und Fußzeile mit Kommentar, Messergebnis, Tastaturbelegung und Befehlsse-
quenzen eingeblendet.
6

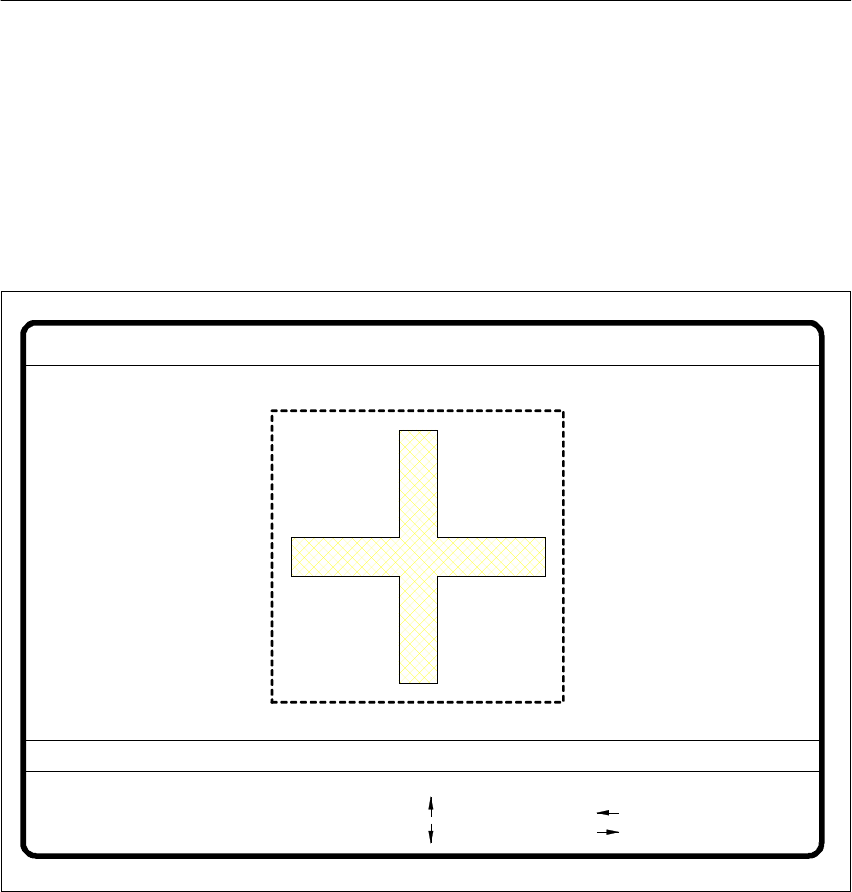

Abb. 6.5 - 16 Menü ’Marke teachen’, Videobild ’Suchfeld teachen’
Å Mit den Richtungstasten variieren Sie die Lage der Kamera. Die Schrittweite legen Sie durch
Eingabe der Ziffern 1 … 6 fest.
Å Mit den ’+’ und ’-’ Zeichen verschieben Sie die Markenstrukturgrenzen und teachen gleichzei-
tig. Dabei schalten Sie mit der Leertaste von horizontaler auf vertikale Richtung um. Die Feld-
schrittweite können Sie mit der ’TAB’-Taste von 1 Pixel bis 10 Pixel und umgekehrt variieren.
Å Mit ’RETURN’ lösen Sie den Teachvorgang aus.
Marke-Nr. = 8 Eindeutigkeit = 70
Blank: hor./vert.
- : kleiner
Tab : Feld-Schritt
Suchfeld ändern
1..6 : x/y-Schritt.
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
x/y - Schrittw. = ...Richtung = ...
Feld-Schritt = ...
Ret: teachen
+ : größer
Feld-Schritt = ...
Ret.: teachen
Blank: hort./vert.
1 ... 6 X/Y-Schritt.
Suchfeld ändern Marke-Nr. = 8 Eindeutigkeit = 70
Richtung = ... X/Y - Schritt. = ...
: X-Achse +
: X-Achse –
: Y-Achse +
: Y-Achse –
Tab :Feld-Schritt
+ : größer
– : kleiner
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.5 Marke teachen Softwareversion SR.407.xx Ausgabe 01/2001 DE
274
Als Messergebnis erscheint der Eindeutigkeitswert. Dieser kann zwischen 0 (= ungenügende)
und 100 (= sehr gute) Unterscheidbarkeit variieren. 6
Erfahrungsgemäß sollten Sie einen Mindestwert von 60 für Marken und Inkpunkt erreichen. 6
Å Wiederholen Sie den Teachvorgang mehrmals bei geänderten Feldgrößen. Sie können damit
den Eindeutigkeitswert optimieren.
Å Mit ’ESC’ verlassen Sie diese Option.
HINWEIS 6
Wollen Sie dennoch eine Marke mit niedrigem Eindeutigkeitswert verwenden, sollten Sie auf
einen guten Qualitätswert der Marke achten (siehe Abschnitt 6.5.6.2
, Seite 285).
Ist darüber hinaus auch die Qualität schlecht, sollten Sie besser eine andere Marke wählen
(siehe “Kriterien zur Erstellung von Passmarken” in Abschnitt 6.2.5, Seite 236). 6
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.5 Marke teachen
275
6.5.5 Menü ’Kontrastempfindlichkeit’
Im Menü ’Kontrastempfindlichkeit’ lässt sich das Kontrastverhältnis zwischen Marke und Umge-
bung optimieren. 6
HINWEIS 6
Alle Optionen dieses Menüs sind nur zugänglich, wenn Sie eine Marke geladen haben. Sie
erkennen das daran, dass der Schriftzug der Schaltfläche schwarz ist.
Im Anzeigefeld ’Marke’ werden Markennummer und Markenname angezeigt.
Haben Sie keine Marke geladen, können Sie nur die “Option ’Tabelle 5 einstellen’” anwählen.
6

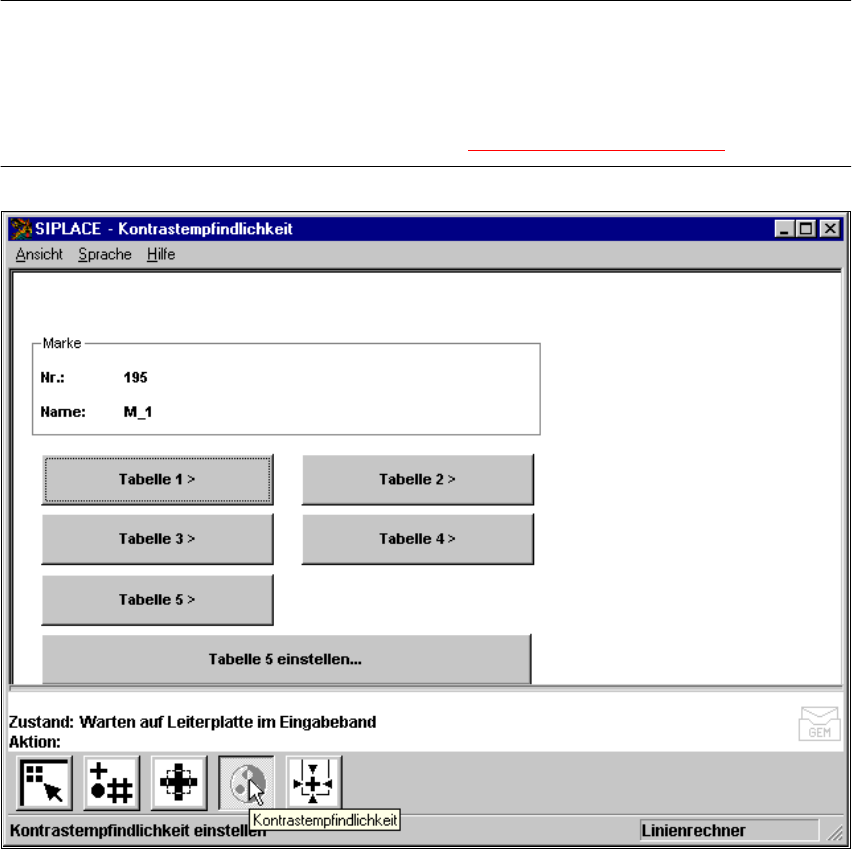

Abb. 6.5 - 17 Menü ’Kontrastempfindlichkeit’, Optionen
Jedes Pixel der Videokamera enthält eine 8-bit - Graustufeninformation.
Dabei bedeuten 6
der Wert 0: schwarz und
der Wert 255: weiß 6
