Betriebsanleitung SIPLACE F5/F5 HM 1 Einleitung, Technische Daten
Softwareversion SR.407.xx Ausgabe 01/2001 DE 1.3 Benutzerklassifizierung
29
Der Bediener 1
Zur Bedienerklasse zählen jene Personen, die für die Bedienung der Maschine geschult sind. Sie
können Funktionen im Rahmen der Bedienfunktionen der Maschine ausführen bzw. die für die
Maschinenbedienung notwendigen Menüs aufrufen. 1
Der Einrichter 1
Der Einrichter hat spezielle Schulungen absolviert und ist für Einrichtertätigkeiten autorisiert wie
beispielsweise das Erstellen von Rüstkonfigurationen, ermitteln von Visionparametern etc. 1
Der Servicetechniker 1
Diese Klasse ist Siemenstechnikern vorbehalten. Sie sind ausgebildet, Servicearbeiten durchzu-
führen bzw. Um- und Nachrüstungen am Automaten vorzunehmen. 1
WARNUNG
An der Maschine dürfen ohne genaue Kenntnis des entsprechenden Teils der Betriebsanleitung
keine Tätigkeiten ausgeführt werden. Alle Tätigkeiten dürfen nur von entsprechend geschultem
und qualifiziertem Personal durchgeführt werden. Alle Warn-, Vorsicht- und Gefahrenhinweise
müssen unbedingt beachtet werden. 1
HINWEIS: Wir weisen Sie darauf hin, dass der Inhalt dieser Betriebsanleitung nicht Teil einer
früheren oder bestehenden Vereinbarung, Zusage oder eines Rechtsverhältnisses ist oder dieses
abändern soll. Sämtliche Verpflichtungen der Firma Siemens AG ergeben sich aus dem jeweiligen
Kaufvertrag, der auch vollständige und allgemeingültige Gewährleistungen enthält. Diese vertrag-
lichen Gewährleistungsbestimmungen werden durch die Ausführungen dieser Betriebsanleitung
weder erweiter noch beschränkt. 1
1 Einleitung, Technische Daten Betriebsanleitung SIPLACE F5/F5 HM
1.4 Übersicht über die Ausgabestände Softwareversion SR.407.xx Ausgabe 01/2001 DE
30
1.4 Übersicht über die Ausgabestände
1.4.1 Änderungsübersicht zur Ausgabe 01/2001
1
1
1
Anleitung Softwareversion Ausgabe
Erstausgabe Betriebsanleitung 406 02/2000
Überarbeitung zu Betriebsanleitung 407 01/2001 DE
Neu oder geändert Kapitel/Abschnitt
Warnschilder am Automaten 2.1.5
Zusätzliche Warnschilder für die NAFTA-Region 2.1.6
Sicherheitshinweise für die Verarbeitung von Kondensatoren auf Metallpul-
ver-Basis
2.1.15
Förderer 10.1.1
Sicherheitshinweise für die Verarbeitung von Kondensatoren auf Metallpul-
ver-Basis
10.1.2
12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform C/D 10.2.5
12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform E 10.2.6
Optische Zentrierung mit der Multicolor-LP-Kamera 11.5.6
Feinkalibrierung 11.13
Betriebsanleitung SIPLACE F5/F5 HM 1 Einleitung, Technische Daten
Softwareversion SR.407.xx Ausgabe 01/2001 DE 1.5 Maschinenbeschreibung
31
1.5 Maschinenbeschreibung
1.5.1 Funktionsbeschreibung SIPLACE F5
1

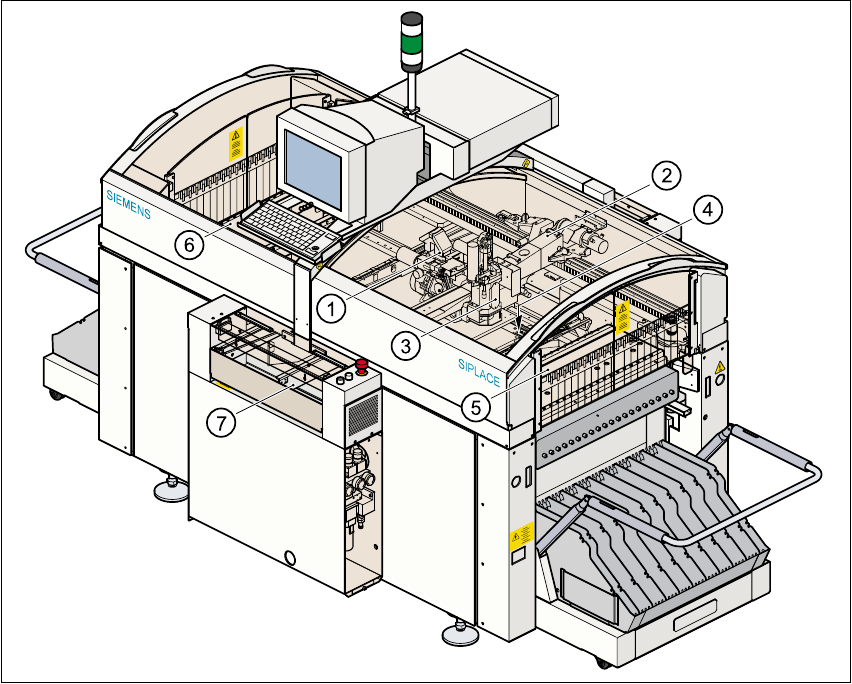

Abb. 1.5 - 1 Gesamtansicht des Automaten F
5
(1) 6-Segment-Collect&Place-Kopf mit BE-Visionmodul
(2) Portal mit LP-Visionmodul
(3) Pick&Place-Kopf
(4) Fine-Pitch-Visionmodul für den Pick&Place-Kopf
(5) Stationäre BE-Bereitstellung (Stellplatz 1)
(6) Stationäre BE-Bereitstellung (Stellplatz 3)
(7) Leiterplattentransport (Option Doppeltransport)
