Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen
311
6.6.4.4 Option ’Bauelement messen’
HINWEIS 6
Diese Option lässt sich nur dann aktivieren, wenn zuvor eine GF-Nummer geladen und ein Bau-
element abgeholt worden ist.
6

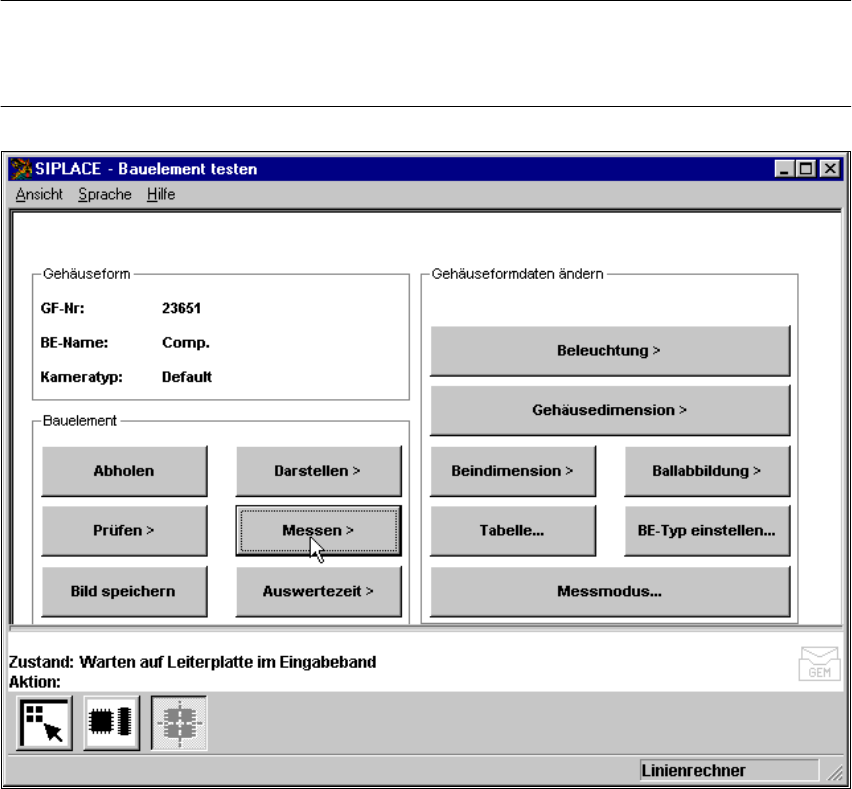

Abb. 6.6 - 20 Menü ’Bauelement testen’, Option ’BE messen’
Bei Aktivierung dieser Option werden folgende Aktionen gestartet: 6
– Das Videobild erscheint am Bildschirm.
– Der Messbefehl mit den vordefinierten Parametern wird abgesetzt.
– Das MVS führt die BE-spezifischen Messschritte nacheinander aus.
– Die Messwerte werden in das Videobild eingeblendet.
6
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
312
6

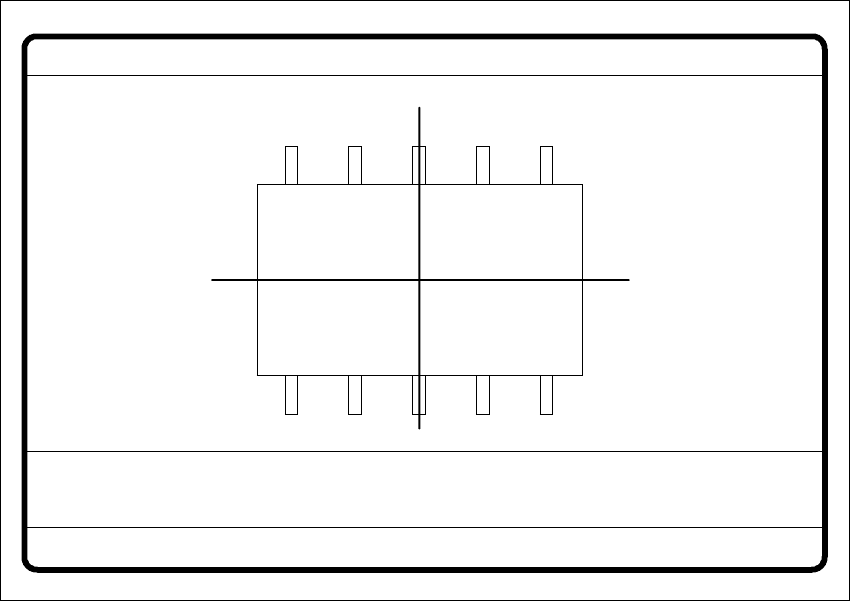

Abb. 6.6 - 21 Menü ’Bauelement testen’, Videobild ’BE messen’
Optische Vermessung herkömmlicher Bauelemente mit Beinchenanschlüssen 6
Das Fadenkreuz zeigt den Schwerpunkt des Bauelements an. Die BE-Umrisse werden farblich
hervorgehoben. 6
Die Messwerte repräsentieren die geometrischen BE-Parameter wie 6
– Beinabweichung
Der Wert der Beinabweichung wird ausgegeben, wenn Sie den Messmodus ’Lead’ oder ’Ball’
gewählt haben.
– Teilung
Der Wert wird ausgegeben, wenn der Messmodus ’Corner’ als letzter Messschritt aktiv ist.
– Beinchenanzahl
– X- / Y-Versatz
– Orthogonalität
– Abmaße des Bauelements
– Verdrehwinkel und
– Faktor für die Qualität der Messung.
BE messen GF-Nr. = 5
X-Off.[mm] = ... Y-Off.[mm] = ... Phi[Grad] = ...
Orth.[Gr] = ...
Beinanzahl = ...
Qualität = ...
Länge[mm] = ...
Breite[mm] = ...
Teilung[mm] =
RET: BE messen
B.abw.[mm] =
RET: BE messen
B.abw. [mm] =
Beinanzahl = ...
X-Off. [mm] = ...
BE messen GF-Nr. = 8
Teilung [mm] =
Orth. [Gr] = ...
Y-Off. [mm] = ...
Länge [mm] = ...
Phi [Grad] = ...
Breite [mm] = ...
Qualität = ...
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen
313
Mit ’ESC’ verlassen Sie diese Option, das Videobild wird weggeschaltet. Es erscheint wieder das
Menü ’Bauelement testen’ am Bildschirm. 6
Farboverlays der einzelnen Messschritte im Taktbetrieb 6
1. Size Mode 6
Die Definition der Messmethoden finden Sie in Abschnitt 6.6.4.14
, Seite 337. 6
Diese Messmethode erkennen Sie an rotierenden Fenstern um die Bauelementekanten. 6
Vorgehen 6
(1) Innerhalb des Suchfensters werden Profile in X- und Y-Richtung gebildet. Anhand der daraus
gebildeten
Gradienten und einem geometrischen Filter wird die Groblage des Bauelements bestimmt.
(2) Fenster rotieren um die BE-Kanten. Für jedes Fenster werden das Profil und die Gradienten
bestimmt. Die Summe der Gradienten ist ein Maß für die Übereinstimmung des Fensterwin-
kels mit der Lage des Bauelements.
Erreicht die Summe der Gradienten ein Maximum, so ist die Winkellage des Bauelements
ermittelt.
(3) Unter dem in (2) ermittelten Winkel wird der 1. Schritt (1) wiederholt. Nun kann die Position
des Bauelements in X- und Y-Richtung genauer bestimmt werden.
Rechtecke: 6
grün: X- und Y-Aufnahmetoleranzen 6
orange: Von der Station gesendete BE-Dimensionen und Toleranzen 6
blau: Suchfenster zur Lageerkennung 6
Anmerkungen 6
1. Die gefundene Position des Bauelements muss sich innerhalb des grünen Rechtecks
befinden, sonst wird das Bauelement nicht bestückt. 6
Gilt für alle Messschritte! 6
2. Das Bauelement muss sich innerhalb des orangefarbenen Fensters befinden, sonst
sind die Messergebnisse in Frage zu stellen. 6
3. Die Suchfenster sollen dieselbe Ausrichtung wie das Bauelement haben und größer
als dieses sein. 6
