6.6.4.21 Messmodus ’Ball’
Nach Anklicken der Schaltfläche ’Einstellen’ im Messmodus ’Ball’ erscheint das Menü ’Messmo-
dus Ball’. 6
6

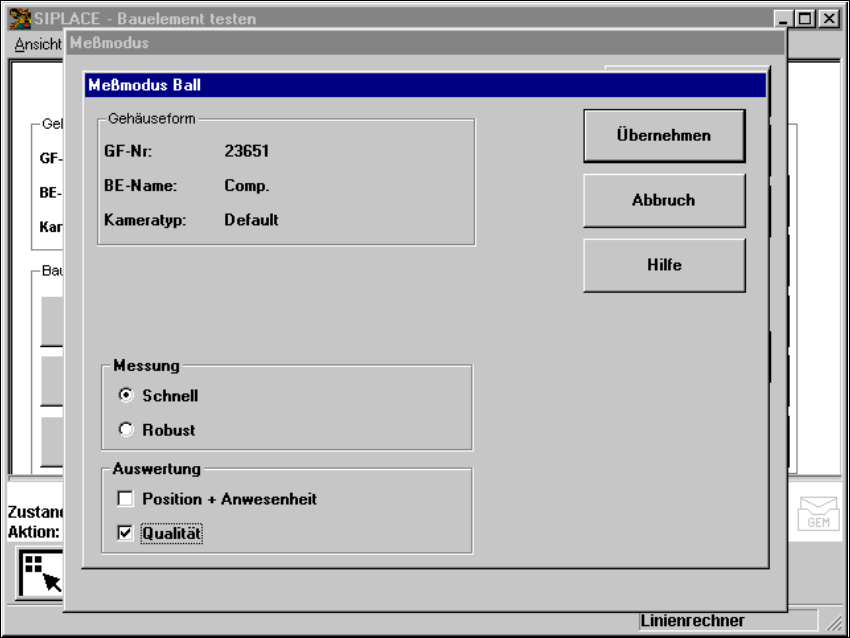

Abb. 6.6 - 42 Option ’Messmodus’, Menü ’Messmodus Ball’
In diesem Menü haben Sie die Möglichkeit, 6
– unter ’Priorität’ die Messmethode auszuwählen bzw.
– für die Auswertung eine Positions- und Anwesenheitsbestimmung von Balls bzw. eine Quali-
tätsauswertung durchzuführen.
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen
349
Messung 6
Hier können Sie zwischen folgenden Messmethoden wählen: 6
– die Profilmethode für eine schnelle Auswertung oder
– die Filtermethode für eine robustere Messmethode, die allerdings etwas mehr Zeit benötigt.
In der Regel genügt die ’schnelle’ Messmethode. Bei kritischen Bauelementen, wenn der Quali-
tätsfaktor beispielsweise unter 50 liegt, empfehlen wir die ’robuste’ Messmethode. 6
Auswertung 6
Hier können Sie die Position der Balls und ihr Vorhandensein auswerten. Darüber hinaus lässt
sich eine Qualitätsbestimmung der Messung durchführen. Die Qualität der Messung sollte in der
Regel besser als 50 sein. 6
Bestücken Sie BGAs, µBGAs und Flip-Chips mit einem hohen Reproduktionsgrad, d.h. die opti-
schen Parameter der Bauelemente weichen kaum voneinander ab, so empfehlen wir Ihnen für
schnelles Bestücken folgende Einstellungen: 6
– Schalten Sie die Positions-/Anwesenheitsbestimmung bei Bauelementen mit größeren Balls
und größerer Teilung aus. Aufgrund der ’Grid’-Messung von 3 Balls pro Ecke ist die Position
des Bauelements bereits hinreichend bestimmt und es erübrigt sich die Anwesenheitsauswer-
tung von Balls.
– Aktivieren Sie die Qualitätsbestimmung der Messung nur, wenn Sie Handlings- oder Produk-
tionsfehler erkennen wollen.
Eine Positionsbestimmung ist auf jeden Fall erforderlich, wenn die einzelnen Ballpositionen stär-
ker von der Gitterstruktur abweichen, wenn also die einzelnen Ballpositionen mehr oder weniger
um die Sollpositionen streuen. 6
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
350
6.6.4.22 Option ’BE-Typ einstellen’
Beim F-Automaten wurde das Menü ’Bauelement testen’ um die Option ’BE-Typ einstellen’ erwei-
tert. 6

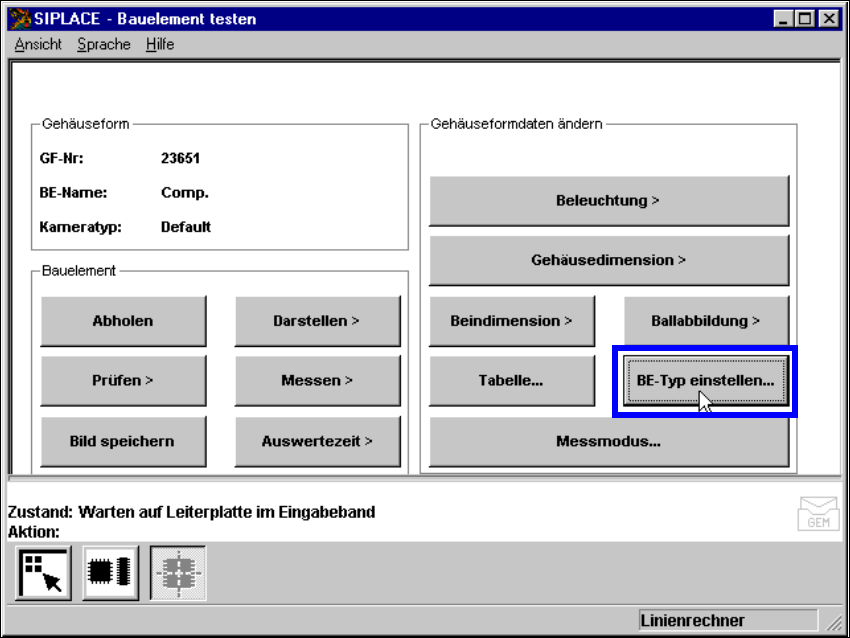

Abb. 6.6.43 Menü ’Bauelement testen’, Option ’BE-Typ einstellen’ (nur bei F-Automaten)
