Betriebsanleitung SIPLACE F5/F5 HM 7 Was ist zu tun ... Softwareversion SR.407.xx Ausgabe 0 1/2001 DE 7.1 SIPLACE -Linie einschalten 391 7.1.3 St ation einschalten / Bedienoberfl ä che des S R-Programm s st arten ACHTUNG…
7 Was ist zu tun ... Betriebsanleitung SIPLACE F5/F5 HM
7.1 SIPLACE-Linie einschalten Softwareversion SR.407.xx Ausgabe 01/2001 DE
390
7.1 SIPLACE-Linie einschalten
7.1.1 Linienrechner einschalten / Bedienoberfläche des LR-Programms starten
Å Schalten Sie die unterbrechungsfreie Stromversorgung (USV) ein.
Die Linienrechner-Software wird hochgeladen.
Nach ca. 2 Minuten wird das Login-Dialogfenster am Bildschirm dargestellt
Å Geben Sie im Editierfeld "login" plr eingeben und betätigen Sie die RETURN-Taste.
Å Geben Sie im Editierfeld "Password" das Passwort ein und betätigen Sie die RETURN-Taste.
Ist keine Passworteingabe erforderlich, betätigen Sie nur die RETURN-Taste
Nach ca. 3 Minuten wird auf dem Bildschirm der Desktop (Stammfenster) mit der darüberlie-
genden Login-Dialogbox dargestellt.
Å Geben Sie im Editierfeld "Benutzer" den in Ihrem Benutzerkonto festgelegten Benutzernamen
und im Editierfeld "Passwort" das dazugehörige Passwort ein.
Å Klicken Sie zur Bestätigung OK an. Die Funktionen des LR-Programms können jetzt entspre-
chend Ihrer Zugriffsrechte ausgeführt werden.
7.1.2 Was Sie beachten sollten, bevor Sie die Stationen einschalten
ACHTUNG
Bevor Sie die Stationen einschalten, führen Sie bitte die nachfolgend beschriebenen Arbeits-
schritte durch. 7
Å Überprüfen Sie, ob die Stationen an die Strom- bzw. Druckluftversorgung angeschlossen sind.
Å Führen Sie eine Sichtprüfung an den Stationen durch. Achten Sie insbesondere darauf, dass
sich keine Hindernisse im Verfahrbereich der Portale befinden.
Å Stellen Sie sicher, dass sich die Z-Achsen aller Köpfe in ihrer oberen Endstellung befinden.
Å Schließen Sie die Fördererabdeckungen und die Schutzhauben.
Å Stellen Sie sicher, dass sich im Diskettenlaufwerk des Stationsrechners keine Diskette befin-
det.
Betriebsanleitung SIPLACE F5/F5 HM 7 Was ist zu tun ...
Softwareversion SR.407.xx Ausgabe 01/2001 DE 7.1 SIPLACE-Linie einschalten
391
7.1.3 Station einschalten / Bedienoberfläche des SR-Programms starten
ACHTUNG
Schalten Sie die Station erst ein, wenn am Monitor des Linienrechners der "Desktop" angezeigt
wird. Es könnten sonst Kommunikationsprobleme auftreten. 7
Å Schalten Sie die Station am Hauptschalter ein und überprüfen Sie nach dem Einschalten, ob
die Manometer den erforderlichen Betriebsdruck anzeigen.
Die Stationsrechner-Software wird hochgeladen. Bei angeschlossenem Linienrechner und ein-
wandfreier Kommunikation erscheint nach ca. 2 Min. die Grundansicht der SR-Bedienoberflä-
che für die Benutzerklasse "Bediener" (siehe Abb. 7.1 - 1
).
7

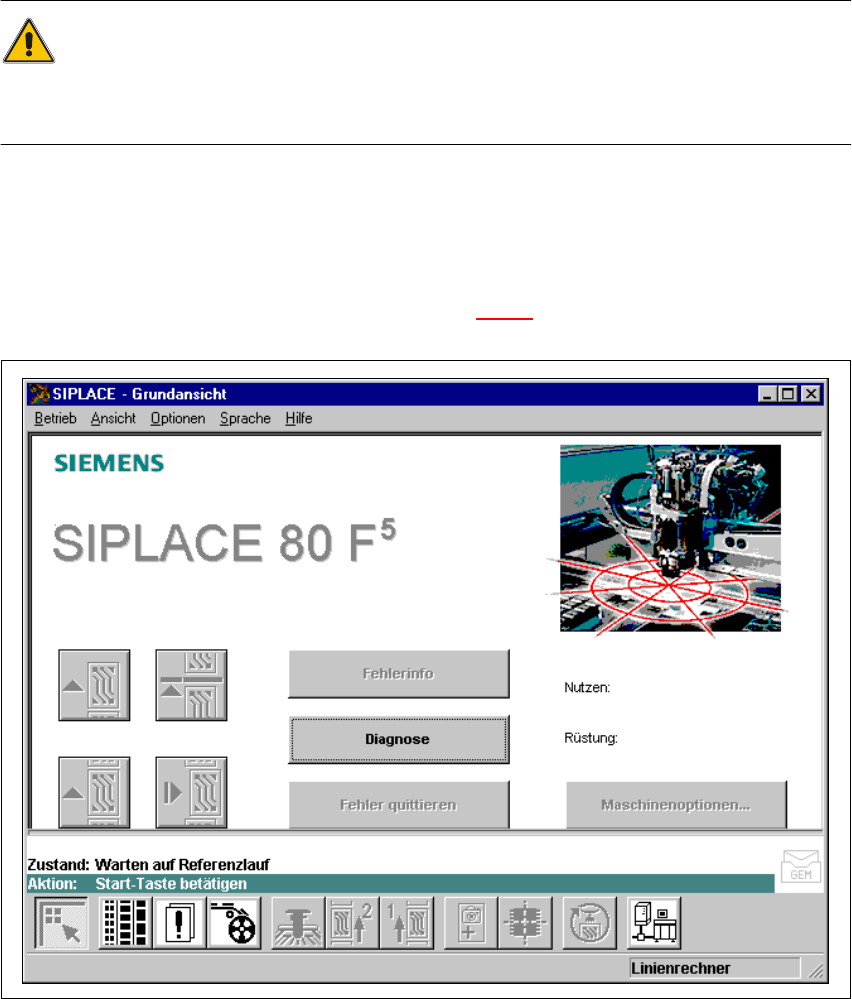

Abb. 7.1 - 1 Grundansicht nach dem Laden der SR-Software
7 Was ist zu tun ... Betriebsanleitung SIPLACE F5/F5 HM
7.1 SIPLACE-Linie einschalten Softwareversion SR.407.xx Ausgabe 01/2001 DE
392
HINWEIS
Im Statusfeld wird in der Zeile "Zustand" der jeweils aktuelle Zustand der Station angezeigt, und
in der Zeile "Aktion:" wird die Aktion angezeigt, die Sie ausführen sollen (siehe Abb. 7.1 - 1). 7
Å Drücken Sie bei Aufforderung "Start-Taste betätigen" eine der Start-Tasten (weiß).
(Die Start-Tasten befinden sich auf der Ein- und Ausgabeseite des Automaten.)
Mit allen Achsen wird ein Referenzlauf durchgeführt. Nach Abschluss des Referenzlaufes ist
die Station betriebsbereit.
Das Symbol wird im Arbeitsbereich der Bedienoberfläche angezeigt.
7
7
7
7.1.4 Flussdiagramm "Einschalten der SIPLACE-Linie"
Das folgende Flussdiagramm zeigt die Aktionen, die von Linienrechner, Station und Bediener
während des Einschaltens und des Hochfahrens der SIPLACE-Linie durchgeführt werden. 7
7
