7 Was ist zu tun ... Betriebsanleitung SIPLACE F5/F5 HM 7.5 Wenn Sie als Bediener einen Kontrollgang durchf ü hren Softwareversion SR.407.xx Ausgab e 01/2001 DE 402 7 Abb. 7.5 - 2 T eilungsbleche im Gurtcontainer Legende…

Betriebsanleitung SIPLACE F5/F5 HM 7 Was ist zu tun ...

Softwareversion SR.407.xx Ausgabe 01/2001 DE 7.5 Wenn Sie als Bediener einen Kontrollgang durchführen

401

Å Überprüfen Sie die Position des Leiterplattenstoppers.

Achten Sie darauf, dass der Stopper außerhalb von eventuellen Aussparungen der Leiterplatte

positioniert ist.

Å Kontrollieren Sie die Magnetunterstützungen auf dem Hubtisch. Sie müssen so angeordnet

sein, dass sie nicht mit Bauelementen auf den Unterseiten der Leiterplatten kollidieren.

HINWEIS:

Spleißen Sie die Gurte rechtzeitig, so dass die Förderer nicht leer werden. Dies führt sonst

zu erhöhten Stillstandszeiten.

Spleißen Sie die Gurte aber auch nicht zu früh, denn wenn Sie nach dem Spleißen das Ende

des alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen Gurtes

zu voll wird, der Gurt von der Rolle gleitet und sich verhakt. Dies führt wiederum zu Abhol-

fehlern und erhöhten Stillstandszeiten. 7

Å Setzen Sie für große Gurtrollen Steckachsen in den Gurtcontainer ein.

Å Setzen Sie die Teilungsbleche ein, wie dies in Abb. 7.5 - 2 zu sehen ist und berücksichtigen Sie,

dass die kleinste Teilung des Gurtcontainers eine 2er-Teilung ist. Sie vermeiden so Bestückfeh-

ler.

7 Was ist zu tun ... Betriebsanleitung SIPLACE F5/F5 HM

7.5 Wenn Sie als Bediener einen Kontrollgang durchführen Softwareversion SR.407.xx Ausgabe 01/2001 DE

402

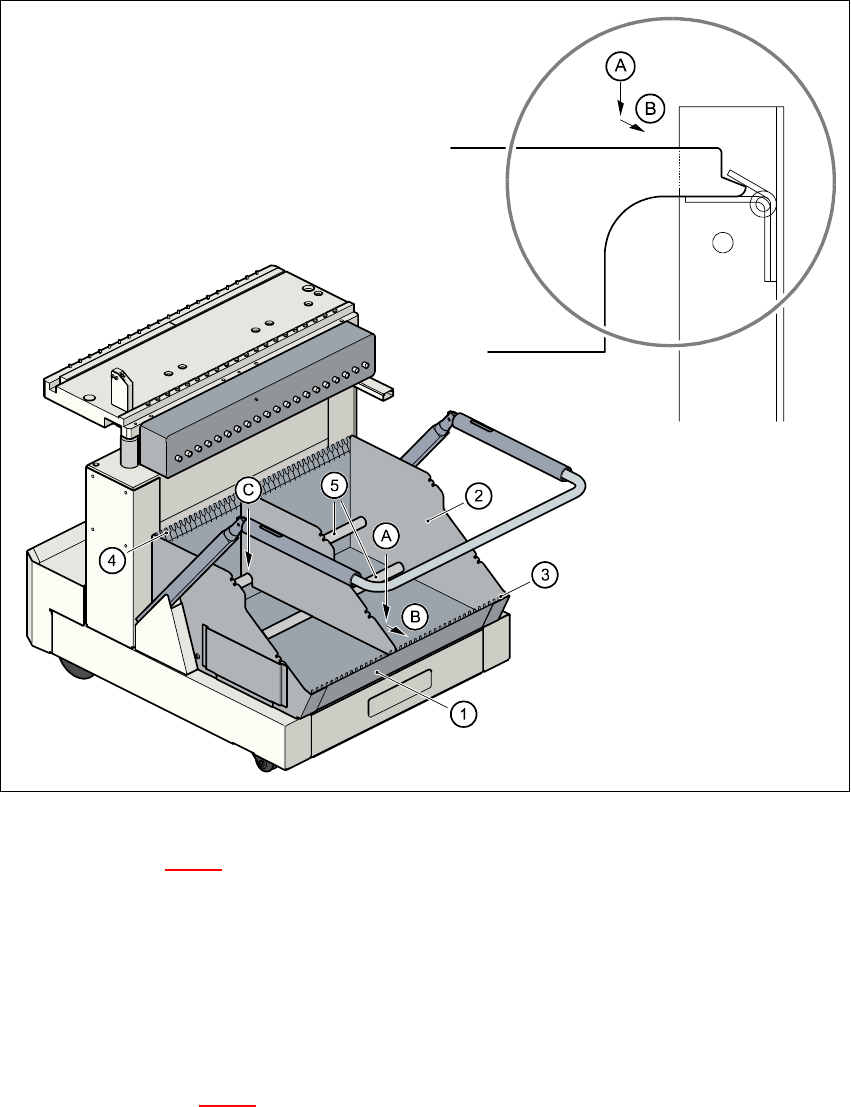

Abb. 7.5 - 2 Teilungsbleche im Gurtcontainer

Legende zu Abb. 7.5 - 2

(1) Gurtcontainer

(2) Teilungsblech

(3) Führungsleiste für die Teilungsbleche an der Vorderseite des Containers

(4) Führungsleiste für die Teilungsbleche an der Rückseite des Containers

(5) Auflagestange für die Teilungsbleche

Arbeitsfolge zu Abb. 7.5 - 2

A Teilungsblech mit der Nase unter die Führungsleiste an der Vorderseite des Containers ein-

setzen.

B Teilungsblech in Richtung (B) schieben.

C Teilungsblech auf Auflagestange (5) einrasten

Betriebsanleitung SIPLACE F5/F5 HM 7 Was ist zu tun ...

Softwareversion SR.407.xx Ausgabe 01/2001 DE 7.6 Vorrüsten der Bestückstation

403

7.6 Vorrüsten der Bestückstation

Führen Sie die nachfolgend beschriebenen Arbeitsschritte zum Vorrüsten der Bestückstation

durch.

Å Entfernen Sie die Gurte aus den Förderern und saugen Sie die Oberfläche der Module und

den Bereich der Gurtführung mit dem Staubsauger gründlich ab.

Å Leeren Sie die Abdeckfolie aus den Gurtabfallbehältern (Pos. 2).

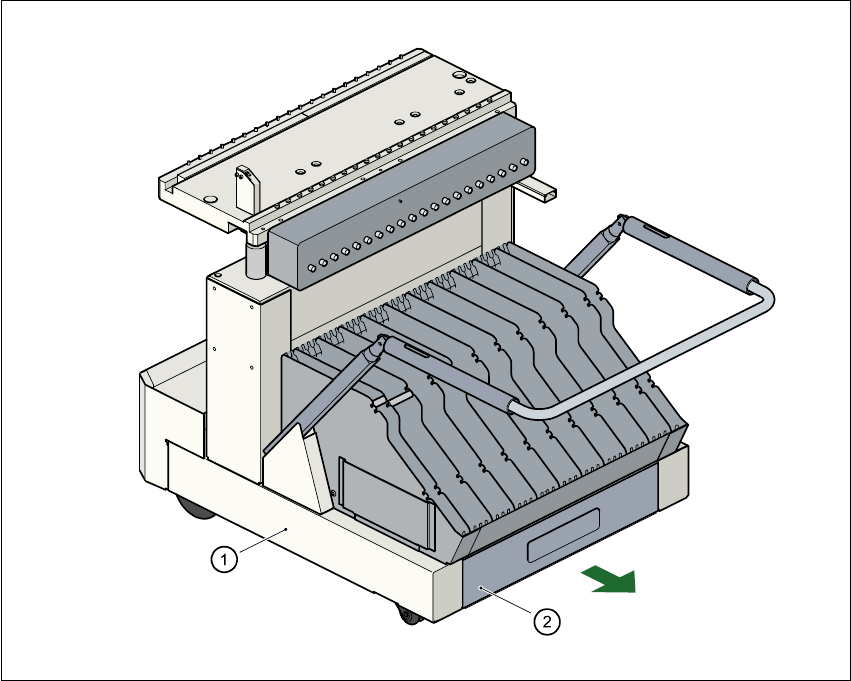

Abb. 7.6 - 1 Gurtabfallbehälter leeren

(1) BE-Wechseltisch, fahrbar (2) Gurtabfallbehälter, herausziehbar

Å Reinigen Sie die Auflageflächen der Förderer mit einem in Alkohol getränkten Tuch.

Å Tragen Sie anschließend auf die Auflageflächen eine kleine Menge Korrosionsschutzmittel

WD40 mit einem flusenfreien Tuch auf.

Å Saugen Sie die BE-Tische mit einem Staubsauger ab, oder verwenden Sie einen Pinsel mit

kurzen Borsten

, um lose Bauelemente zu entfernen.
