Betriebsanleitung SIPLACE F5/F5 HM 8 Fehlerinformationen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 8.1 Allgemeines
417
8 Fehlerinformationen
8.1 Allgemeines
Treten während der Arbeit an der Bestückstation Fehler auf, können zu den jeweiligen Fehlern
Informationen zur möglichen Fehlerursache und zu Behebungsmaßnahmen abgerufen werden.
Dazu wird das Hilfesystem für den Stationsrechner gestartet (siehe Kap. 9
).
– Fehlerinformationen zum aktuell angezeigten Fehler werden von der Grundansicht aus mit
Hilfe der Schaltfläche "Fehlerinfo" abgerufen (siehe Abschnitt 8.2.1
).
– Fehlerinformationen zu einem aufgetretenen Fehler einer bestimmten Fehlerart können aus
der entsprechenden Fehleranzeige mit Hilfe der Schaltfläche "Fehlerinfo" abgerufen werden
(siehe Abschnitt 8.2.2
).
8
8.2 Fehlerinformationen abrufen
Tritt während der Arbeit ein Fehler auf, wird die entsprechende Fehlermeldung im Statusfeld der
Bedienoberfläche rot angezeigt. In der Grundansicht sind die Schaltflächen Fehlerinfo und
Fehler quittieren aktiv (siehe Abb. 8.2 - 1
).
8 Fehlerinformationen Betriebsanleitung SIPLACE F5/F5 HM
8.2 Fehlerinformationen abrufen Softwareversion SR.407.xx Ausgabe 01/2001 DE
418
8

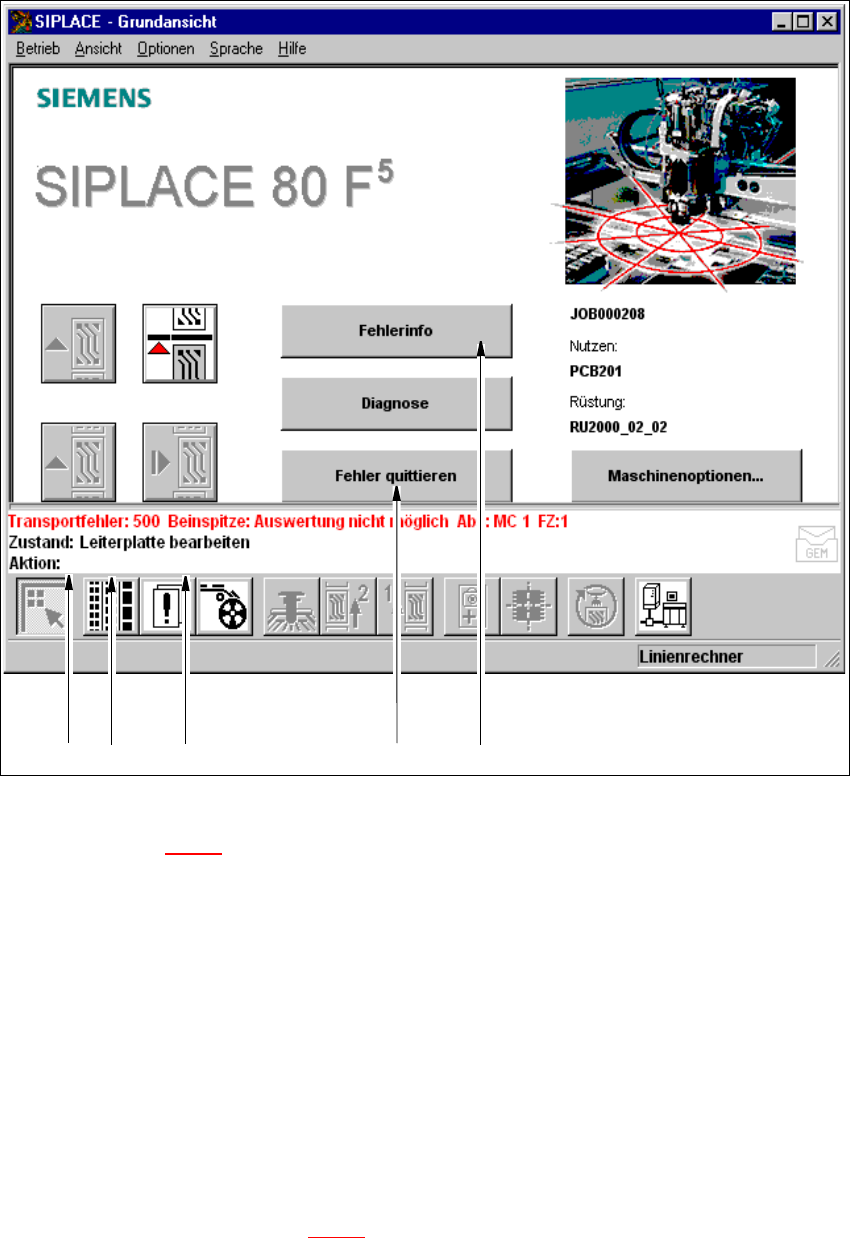

Abb. 8.2 - 1 Grundansicht mit Fehlermeldung
Legende zu Abb. 8.2 - 1
(1) Fehlerart (Spur-, Maschinen-, Transportfehler oder Allg. Fehler)
(2) Fehlernummer (dem Fehler zugeordnete Fehlernummer)
(3) Fehlermeldung (Kurzinformation zum Fehler)
(4) Schaltfläche "Fehler quittieren" (zum Bestätigen des Fehlers nach der Fehlerbehebung)
(5) Schaltfläche "Fehlerinfo" (für den Aufruf der Hilfe zum aktuellen Fehler)
8.2.1 Informationen zum aktuellen Fehler anzeigen
Å Klicken Sie in der Grundansicht die Schaltfläche Fehlerinfo an.
Das Hauptfenster des Hilfesystems mit den Fehlerinformationen zum aktuellen Fehler wird
geöffnet (siehe Beispiel in Abb. 8.2 - 3
).
12 3 4 5
Betriebsanleitung SIPLACE F5/F5 HM 8 Fehlerinformationen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 8.2 Fehlerinformationen abrufen
419
8.2.2 Informationen zu einem ausgewählten Fehler anzeigen
8
Å Klicken Sie in der Symbolleiste der Grundansicht das Symbol an.
Die Bedienoberfläche wird auf die Fehleranzeige der zuletzt eingestellten Fehlerart umgeschal-
tet. Im Anzeigebereich werden alle aufgetretenen Fehler der aktuellen Fehlerart auf-
gelistet.
Å Schalten Sie ggf. mit Hilfe des entsprechenden Symbols in der Symbolleiste die Ansicht auf
die gewünschte Fehlerart um (siehe Kap. 4
, Abschnitt 4.2).
Der Anzeigebereich wird auf die gewählte Fehlerart umgeschaltet (siehe Beispiel in Abb. 8.2 - 2
).
8
Abb. 8.2 - 2 Beispiel: Fehlerart "Transportfehler"
Å Wählen Sie in der Fehlertabelle den Eintrag für den Fehler aus, über den Sie Informationen
erhalten möchten. In der Tabelle ist die ausgewählte Zeile hellblau markiert. Die Schaltfläche
"Fehlerinfo" ist jetzt aktiv.
Å Klicken Sie die Schaltfläche Fehlerinfo an.
Das Hauptfenster des Hilfesystems mit den Fehlerinformationen zum aktuell gewählten
Fehler wird geöffnet (siehe Abb. 8.2 - 3
).
