10.2 Technische Daten der Zuführmodule
Die folgenden Seiten enthalten Abbildungen aller Zuführmodule, die technischen Daten und die
Stellmöglichkeiten der Module am Automaten. 10
10.2.1 8mm S II Modul
10
Abb. 10.2 - 1 8mm S II - Modul
10
10
Artikelnummer 00141096-xx
Breite 30mm
Spuren pro Modul 2
Maximale Anzahl der Module 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück
Spezifische Daten für den Spulendurchmesser 7" - 15", maximal 381mm
Transporthub (einstellbar) 2mm / 4mm
Taktzeit 60ms
Stromversorgung 30 V-
10 BE-Handling Betriebsanleitung SIPLACE F5/F5 HM
10.2 Technische Daten der Zuführmodule Softwareversion SR.407.xx Ausgabe 01/2001 DE
440
10.2.2 3 x 8mm S Modul
10
Abb. 10.2 - 2 3 x 8mm S - Modul
Artikelnummer 00141098-xx
Breite 30mm
Spuren pro Modul 3
Maximale Anzahl der Module 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück
Spezifische Daten für den Spulendurchmesser 7" - 15", maximal 381mm
Transporthub (einstellbar) 2mm / 4mm
Taktzei t 60ms
Stromversorgung 30 V-
EINSCHRÄNKUNG DER ABHOLMÖGLICHKEITEN VON BAUELEMENTEN:
Bei nachstehender Kombination von Spur, Stellplatz und Transportspur ist das Abholen von Bau-
elementen aus Tripelförderern nicht möglich:
Stellplatz/Spur Transportspur des Förderers
1/115 3
3/1 1 10
Betriebsanleitung SIPLACE F5/F5 HM 10 BE-Handling
Softwareversion SR.407.xx Ausgabe 01/2001 DE 10.2 Technische Daten der Zuführmodule
441
10.2.3 3 x 8 mm S Modul für 0201/0402-Bauelemente

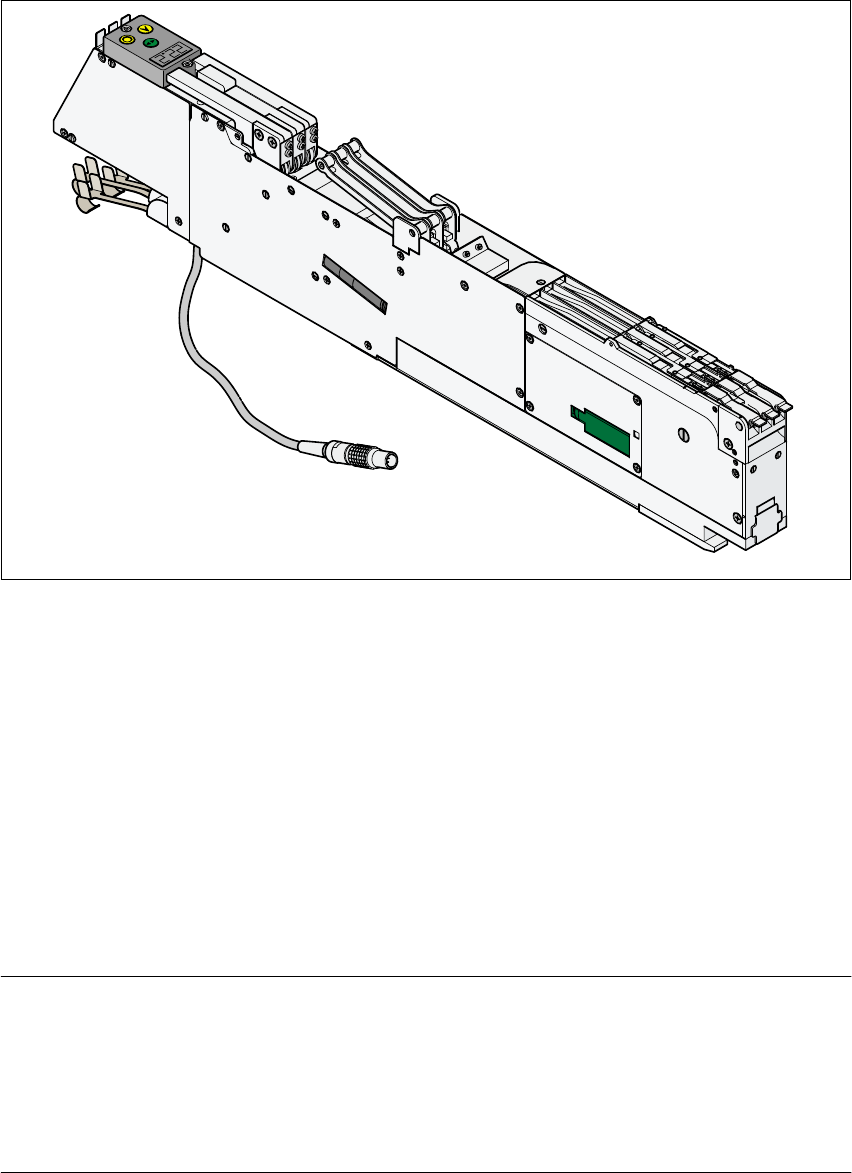

Abb. 10.2 - 3 3x8mm S-Modul für 0201/0402-Bauelemente
Artikelnummer 00141099-xx
Breite 30 mm
Bauelementespektrum 0201, 0402
Spuren pro Modul 3
Maximale Anzahl der Module (DCA) 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 10.000 - 15.000 Stück
Spezifische Daten für den Spulendurchmesser 7" - 15", maximal 381 mm
Transporthub (einstellbar) 2mm ( 4mm)
Taktzeit 60 ms
Stromversorgung 30 VDC
EINSCHRÄNKUNG DER ABHOLMÖGLICHKEITEN VON BAUELEMENTEN:
Bei nachstehender Kombination von Spur, Stellplatz und Transportspur ist das Abholen von Bau-
elementen aus Tripelförderern nicht möglich:
Stellplatz/Spur Transportspur des Förderers
1/115 3
3/1 1 10
