10 BE-Handling Betriebsanleitung SIPLACE F5/F5 HM 10.2 Technische Daten der Zuf ü hrmodule Softwareversi on SR.407.xx Ausgab e 01/2001 DE 450 10.2.12 72 mm S - Modul 10 Abb. 10.2 - 12 72 mm S - Modu l 10 Artikel nummer 0…
Betriebsanleitung SIPLACE F5/F5 HM 10 BE-Handling
Softwareversion SR.407.xx Ausgabe 01/2001 DE 10.2 Technische Daten der Zuführmodule
449
10.2.11 56mm S - Modul
10
Abb. 10.2 - 11 56 S - Modul
10
Artikelnummer 00141095-xx
Breite 75mm
Spuren pro Modul 1
Maximale Anzahl der Module 2 x 8
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück
Spezifische Daten für den Spulendurchmesser maximal 381mm
Transporthub (einstellbar) 4 bis 56mm, (in 4mm-Schritten)
Taktzeit 60ms ± 5ms bei einem Förderraster von 8 mm
Stromversorgung 30 V-
10 BE-Handling Betriebsanleitung SIPLACE F5/F5 HM
10.2 Technische Daten der Zuführmodule Softwareversion SR.407.xx Ausgabe 01/2001 DE
450
10.2.12 72mm S - Modul
10

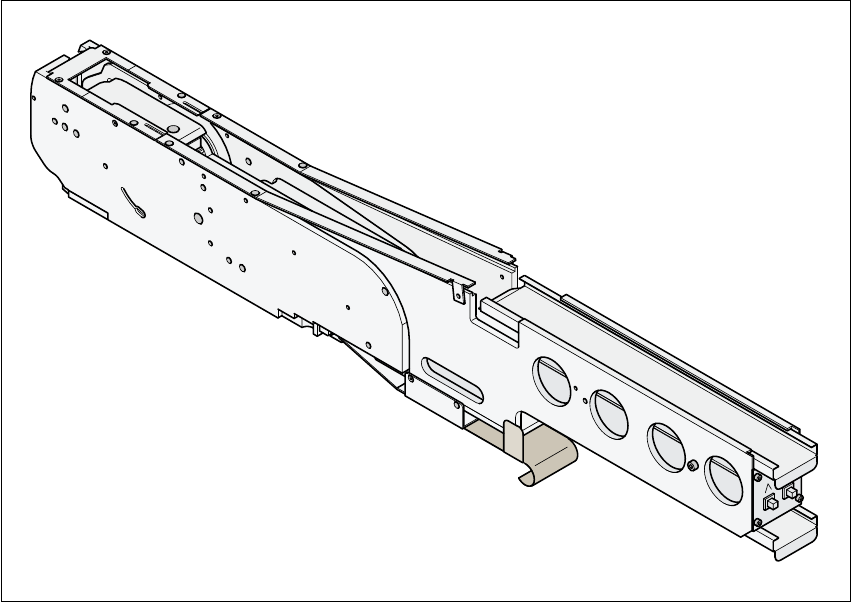

Abb. 10.2 - 12 72mm S - Modul
10
Artikelnummer 00141097-xx
Breite 90mm
Spuren pro Modul 1
Maximale Anzahl der Module 2 x 6
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück
Spezifische Daten für den Spulendurchmesser maximal 381mm
Transporthub (einstellbar) 4 bis 72mm, (in 4mm-Schritten)
Taktzeit 60ms ± 5ms bei einem Förderraster von 8mm
Stromversorgung 30 V-
Betriebsanleitung SIPLACE F5/F5 HM 10 BE-Handling
Softwareversion SR.407.xx Ausgabe 01/2001 DE 10.2 Technische Daten der Zuführmodule
451
10.2.13 BE-Entsorgungsmodul
10
Abb. 10.2 - 13 BE-Entsorgungsmodul
10
Artikelnummer 00141200-xx
Breite 54mm
Spuren pro Modul 1
Stellplatzbelegung 2
Bauelemente-Spektrum bis 27mmx27mm bei einer Taschengröße von 30mmx30mm
bis 13mmx13mm bei einer Taschengröße von 15mmx30mm
Maximale Bauelemente-Höhe 14mm
Transporthub (einstellbar) 20mm für eine Taschengröße von 15mmx30mm
36mm für eine Taschengröße von 30mmx30mm
Stromversorgung 30 V-
