Betriebsanleitung SIPLACE F5/F5 HM 10 BE-Handling
Softwareversion SR.407.xx Ausgabe 01/2001 DE 10.3 Zuführmodule rüsten
453
10.3 Zuführmodule rüsten
10.3.1 BE-Tisch und Modul für das Rüsten vorbereiten
Å Wählen Sie den Stellbereich für das zu verwendende Zuführmodul (siehe Rüttler-Konfigura-
tion).
Å Fahren Sie den Bestückkopf in die Warteposition und betätigen Sie den Not-Halt-Taster.
Å Öffnen Sie die Schutzhauben.
Å Reinigen Sie die Stellfläche der Zuführmodule und die Stellfläche für die Zuführmodule auf
dem BE-Tisch.
Å Stellen Sie das Zuführmodul auf die zuvor ausgewählte Spur des BE-Tisches (siehe Rüttler-
Konfiguration).
10.3.2 Modul einsetzen
Å Setzen Sie das Modul so ein, dass die Rückseite des Moduls durch die Kugelzentrierung, die
Frontseite durch den entsprechenden Zentrierstift auf dem Bauelementetisch fixiert wird. Da-
bei ist es wichtig, dass die Module gemäß ihrer Breite richtig auf dem Bauelementetisch plat-
ziert werden.
Å Kontrollieren Sie, ob das Modul sicher auf dem Bauelementetisch aufliegt.
Å Schließen Sie den Stecker des Moduls an die Buchse an, die sich unter dem Stellplatz befin-
det.
HINWEIS 10
Achten Sie darauf, dass Sie zum Anschluss des Moduls unbedingt die zum Stellplatz gehö-
rende Buchse verwenden, da die Module den Steuerimpuls über diese Buchse erhalten.
Möglicherweise arbeitet das Zuführmodul nicht richtig, wenn es nicht an der richtigen Buchse
angeschlossen wird. 10
Å Schließen Sie die Schutzhauben und schalten Sie die Steuerung wieder ein.
Å Führen Sie gegebenenfalls eine Nachfüllkontrolle durch.
Å Setzen Sie die Bestückung fort.
10 BE-Handling Betriebsanleitung SIPLACE F5/F5 HM
10.3 Zuführmodule rüsten Softwareversion SR.407.xx Ausgabe 01/2001 DE
454
10

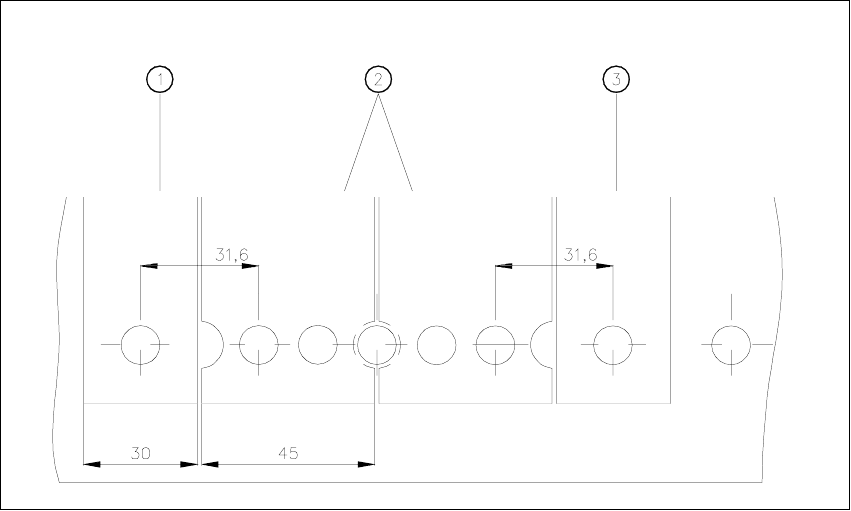

Abb. 10.3 - 1 Einsetzen von Zuführmodulen einer Breite von 30mm bzw. 45mm auf dem BE-Tisch
10
(1) Zuführmodul, 30mm breit
(2) Zuführmodul, 45mm breit
(3) Zuführmodul, 30mm breit
Betriebsanleitung SIPLACE F5/F5 HM 10 BE-Handling
Softwareversion SR.407.xx Ausgabe 01/2001 DE 10.4 Gurtcontainer
455
10.4 Gurtcontainer
10.4.1 Übersicht
Es können Spulen mit einem Spulendurchmesser von bis zu 15" verwendet werden. Verwenden
Sie Steckachsen, wenn Sie 15"-Spulen verarbeiten. Setzen Sie diese in die Teilungsbleche ein,
wie dies in Abb. 10.4 - 1
dargestellt ist. 10
HINWEIS 10
Wir empfehlen, bei Gurtspulen mit einem Durchmesser > 5" Steckachsen zu verwenden, um die
Betriebssicherheit der Zuführmodule zu gewährleisten. 10

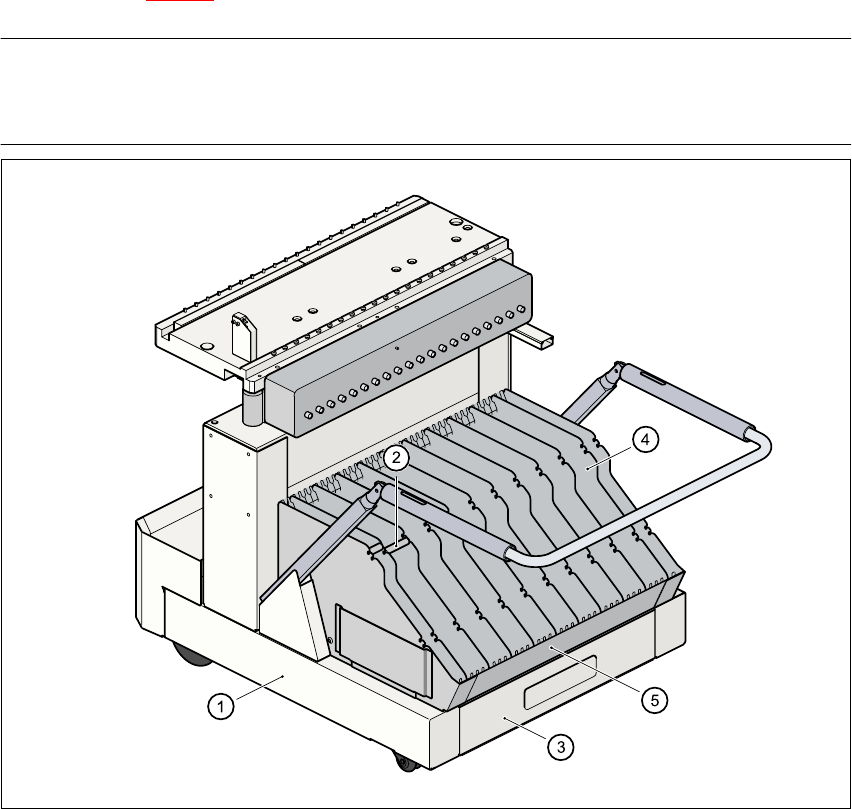

Abb. 10.4 - 1 BE-Wechseltisch und Gurtcontainer
(1) BE-Wechseltisch (2) Steckachse
(3) Gurtabfallbehälter (4) Teilungsblech
(5) Gurtcontainer 10
