10.7 Waffle-Pack-Wechsler
10.7.1 Übersicht
10

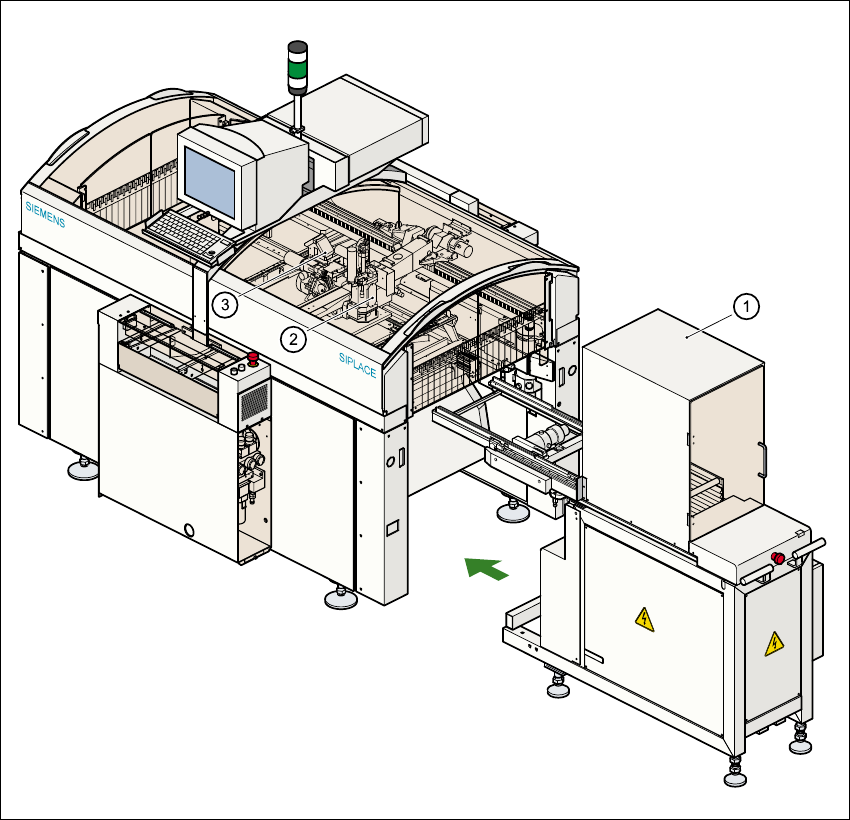

Abb. 10.7 - 1 Waffle-Pack-Wechsler an SIPLACE F
10
(1) Wafflepackwechsler auf Stellplatz 1
(2) Pick&Place-Kopf
(3) Collect&Place-Kopf
10
10 BE-Handling Betriebsanleitung SIPLACE F5/F5 HM
10.7 Waffle-Pack-Wechsler Softwareversion SR.407.xx Ausgabe 01/2001 DE
464
10.7.2 Allgemeines
Der Einsatz von Flatpack-IC gewinnt in der Fertigung von Flachbaugruppen eine immer größer
werdende Bedeutung. Diese Bauelemente werden mittlerweile fast ausschließlich in Flächenma-
gazinen (Waffle-Pack-Magazinen) bereitgestellt. 10
Der Platzbedarf von Flächenmagazinen ist allerdings im Vergleich zur Bauelementedichte relativ
groß. Zudem müssen aufgrund der geringen Bauelemente-Kapazität die Flächenmagazine häufig
gewechselt werden, wobei bei manuellem Wechsel der Bestückvorgang unterbrochen werden
muss. 10
Durch den Einsatz eines Waffle-Pack-Wechslers entsteht beim Speichern und automatischen
Wechseln der Flächenmagazine kein unnötiger Zeitverlust. Durch einen wahlfreien, programmier-
baren Zugriff auf bis zu 28 Flächenmagazine vergrößert sich außerdem das Angebot an bereitge-
stellten Bauelementen. 10
HINWEIS
Der Waffle-Pack-Wechsler befindet sich an der linken BE-Tischseite der SIPLACE F.
Der Waffle-Pack-Wechsler benötigt nicht die gesamte Breite des Bauelementetisches. Es verblei-
ben an dieser Tischseite 10 Stellplätze, die für z.B 20 x 8mm Gurtmodule verwendet werden kön-
nen. 10
10.7.3 Prinzip des Waffle-Pack-Wechslers
Mit dem Waffle-Pack-Wechsler an der SIPLACE F ist es möglich bis zu 28 Flächenmagazine zu
speichern und vollautomatisch zu wechseln. Die Magazinträger (Ebene) für die Flächenmagazine
sind ansteigend, von unten nach oben, durchnummeriert (1 - 28). 10
Der Magazinspeicher verfährt in vertikaler Richtung, bis die gewählte Ebene im Verfahrbereich
der Horizontalachse liegt. Die Horizontalachse greift dann den Magazinträger aus der Ebene und
transportiert den Magazinträger in den Zugriffsbereich des Bestückkopfes. 10
Die nachfolgende Abb. 10.7 - 2
zeigt das Grundprinzip des Waffle-Pack-Wechslers. 10
Betriebsanleitung SIPLACE F5/F5 HM 10 BE-Handling
Softwareversion SR.407.xx Ausgabe 01/2001 DE 10.7 Waffle-Pack-Wechsler
465
10
Abb. 10.7 - 2 Prinzip des Waffle-Pack-Wechslers
(1) Magazinspeicher
(2) Lift
(3) Horizontalachse
