10 BE-Handling Betriebsanleitung SIPLACE F5/F5 HM 10.8 Halterung f ü r Fl ä chenmagazine (Manuelles Tray) Softwareversion S R.407.xx Ausgab e 01/2001 DE 474 10.8.3 Wechseln des Nied erhalter s Å Halten Sie de n Niederha …
Betriebsanleitung SIPLACE F5/F5 HM 10 BE-Handling
Softwareversion SR.407.xx Ausgabe 01/2001 DE 10.8 Halterung für Flächenmagazine (Manuelles Tray)
473
10.8 Halterung für Flächenmagazine (Manuelles Tray)
HINWEIS
Die Halterung für Flächenmagazine darf nur auf die rechte Seite der SIPLACE F
gestellt werden.
Die Halterung für Flächenmagazine kann nur so positioniert werden, dass die rechte Kante maxi-
mal die Spur 73 belegt. 10
10.8.1 Allgemeines
Mit der Halterung für Flächenmagazine können von einzelnen Flächenmagazinen Bauelemente
abgeholt werden. Die Flächenmagazine werden von Hand gewechselt. 10
Die Halterung für Flächenmagazine wird wie ein Förderer auf den BE-Tisch gestellt. 10
Es gibt zwei verschiedene Ausführungen von Halterungen, die sich in der Breite unterscheiden. 10
Halterung für großes Flächenmagazin (260mmx360mm, belegt 9 Stellplätze) Artikel-Nr.
00116430-01 10
Halterung für kleines Flächenmagazin (136mmx360mm, belegt 5 Stellplätze)Artikel-Nr.
00116432-01 10
10.8.2 Einbau
Å Setzen Sie die Vorderseite der Halterung für Flächenmagazine in den zugehörigen Zentrierstift
ein (B in Abb. 10.8 - 1
).
Å Setzen Sie zunächst die Rückseite der Halterung für Flächenmagazine auf die Kalotte am
Bauelementetisch (A in Abb. 10.8 - 1
).
Å Kontrollieren Sie, ob die manuelle Trayaufnahme sicher auf dem Bauelementetisch aufliegt.
Å Setzen Sie eine Seite des Flächenmagazinträgers in die Halterung (C in Abb. 10.8 - 1) ein.
Drücken Sie jetzt die andere Seite in die Halterung (D in Abb. 10.8 - 1
).
Å Schieben Sie das Flächenmagazin gegen den Anschlag (E in Abb. 10.8 - 1).
Å Fixieren Sie den Flächenmagazinträger in dem Sie das Druckstück (F in Abb. 10.8 - 1) nach
unten drücken.
Å Zum Entfernen des Flächenmagazinträgers drücken Sie das Druckstück erneut.
HINWEIS
Bei der "Halterung für kleines Flächenmagazin" (136mm) kann ein Flächenmagazin (JEDEC-/
CENELEC-Flächenmagazin) direkt auf die Halterung, also ohne Flächenmagazinträger montiert
werden. Dazu ist der Niederhalter zu wechseln. 10
10 BE-Handling Betriebsanleitung SIPLACE F5/F5 HM
10.8 Halterung für Flächenmagazine (Manuelles Tray) Softwareversion SR.407.xx Ausgabe 01/2001 DE
474
10.8.3 Wechseln des Niederhalters
Å Halten Sie den Niederhalter (G in Abb. 10.8 - 1) fest. Drücken Sie das Druckstück ( F in Abb.
10.8 - 1) nach unten und entfernen Sie den Niederhalter, indem Sie ihn seitlich herausdrücken.
10

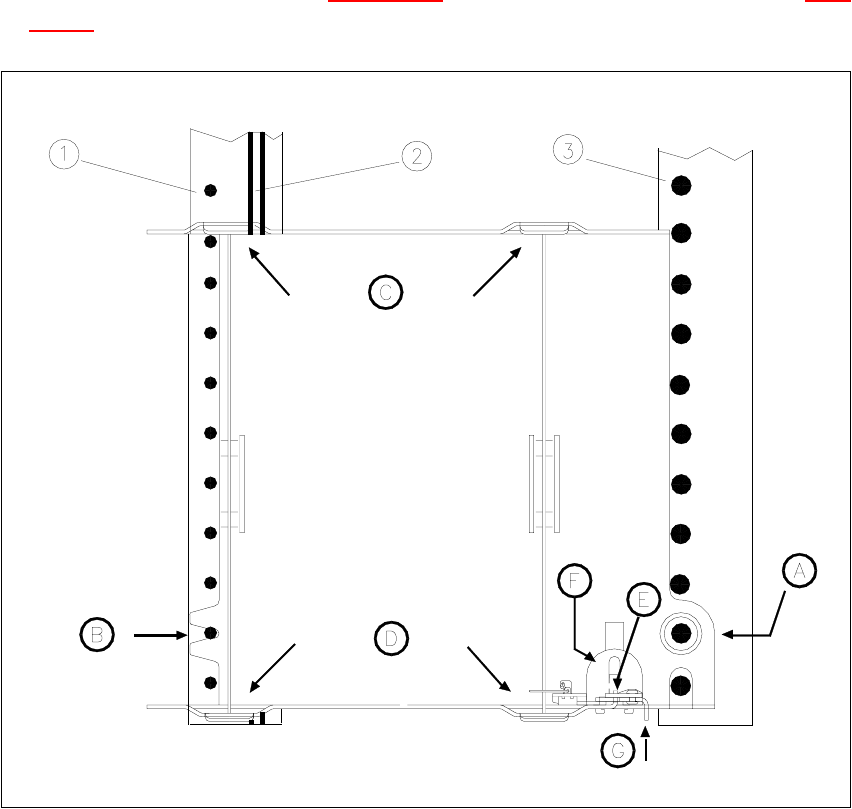

Abb. 10.8 - 1 Ein/Ausbau
(1) Zentrierstifte
(2) Magnetleiste
(3) Kalotten
10.8.4 Dateneingabe
Definieren Sie die Flächenmagazine wie dies in der Betriebsanleitung SIPLACE Linienrechner
UNIX beschrieben ist. 10
10
Betriebsanleitung SIPLACE F5/F5 HM 10 BE-Handling
Softwareversion SR.407.xx Ausgabe 01/2001 DE 10.9 Bestücken von Bauelementen mit einer Freihöhe bis zu 21 mm
475
10.9 Bestücken von Bauelementen mit einer Freihöhe
bis zu 21 mm
10.9.1 Definition der Freihöhe
Unter Freihöhe versteht man den Abstand zwischen LP-Transportoberkante und BE-Oberkante,
d. h. 10
Mit anderen Worten, die Freihöhe legt diejenige Höhe fest, die ein Bestückkopf mit aufgenomme-
nem Bauelement einhalten muss, ohne einen Kopfcrash zu riskieren. 10
10.9.2 Wie die Freihöhe von 21mm mit dem IC-Kopf realisiert wird
Die Freihöhe mit Bauelement war bislang durch den Collect&Place-Kopf auf 11,5mm begrenzt,
um die Gefahr eines Kopfcrashes beim Bestücken hoher Bauelemente auszuschließen. 10
Mit Hilfe einer neu implementierten Funktion ist es nunmehr möglich, Bauelemente mit einer Frei-
höhe bis zu 21mm mit dem Pick&Place-Kopf zu bestücken. Dazu wird am Collect&Place-Kopf
während der gesamten Dauer des Programms von einem Segment die Pipette entfernt. Bestückt
der Pick&Place-Kopf, so wird das Segment ohne Pipette in die unterste Sternposition gedreht. 10
Soll ein Bauelement mit einer Freihöhe größer als 11,5mm bestückt werden, generiert der Linien-
rechner eine Pipettenkonfiguration mit einer fehlenden Pipette für den Collect&Place-Kopf. Zu-
sätzlich weist eine Bildschirmmeldung den Bediener darauf hin, dass mit 11 Pipetten bestückt
wird. Vor dem Start des Bestückprogramms legt der Collect&Place-Kopf die überschüssige Pi-
pette im Pipettenwechsler ab. Ist kein Pipettenwechsler installiert, so wird der Bediener aufgefor-
dert, die Pipette von Hand zu entnehmen. 10
WARNUNG
Die Funktion der erweiterten Freihöhe ist nur für den Einsatz von 12 - 72mm-Gurtzuführmodulen
geeignet. Sie ist nicht für den Einsatz von Wafflepackwechsler, manuelles Tray und Linearförderer
realisiert. 10
Freihöhe = LP-Höhe + BE-Höhe
