Å Booten Sie den Stationsrechner.
Beim Neustart werden nun die neuen Maschinendaten geladen.
Anmerkungen zum Editieren der DCA.MA-Datei:
*1) Exclusive-Oder-Funktion:
Es darf nur jeweils eine Funktion eingeschaltet sein. Falls die ‘Wartezeit beim Bestücken’
eingeschaltet wird, muß die Surftape-Feeder-Funktion ausgeschaltet sein.
HINWEIS
Die Funktion ’Wartezeit beim Bestücken’ ist eine Sonderoption und muß für die Bestückung
aus Surftapefeedern ausgeschaltet sein.
*2) Die Kraftstufe zum Abholen von Bauelementen aus dem Surftape-Zuführmodul kann vom
Standardwert 0
(= Kraftstufe 1) auf die in der Datei KRAFT.MA Kraftstufe 14 eingestellten Werte umgestellt
werden.
Für diese Einstellung ist im Achsrecord der jeweiligen Z-Achse (SP-Kopf, IC-Kopf) der Kraft-
record 14 reserviert.
*3) Die benötigte Zeit für das Ausfahren der Ausstoßernadel hängt vom gewählten Ausstoßer-
nadelhub ab. Sehen Sie zum Einstellen des Ausstoßernadelhubs in der Betriebsanleitung
für Zuführmodule in Kapitel 16 nach.
10.10.4 Einstellungen bei der Erstinbetriebnahme
(1) Stellen Sie die Schalteroptionen für die Surftapefeeder auf “1” ein.
(2) Hier können Sie eine vom Standard abweichende Abholkraft eingeben (siehe *2, Seite 480
).
(3) Passen Sie die Feeder-Daten ‚Wartezeit Ausstossernadel‘ und ‚Folien-Abloesezeit‘ für die
verwendeten Feedertypen an.
(4) Geben Sie die GF-Nummern mit Angabe der Wartezeit beim Bestückvorgang in die Gehäu-
seform-Arrays ein (SP-Kopf und/oder IC-Kopf), die aus Surftape-Feedern bestückt werden.
(5) Hier können Sie eine vom Standard abweichende Bestückkraft eingeben.
10.10.5 Pflege der DCA.MA-Datei
(1) Pflegen Sie folgende Feederdaten für alle verwendeten Feedertypen:
–’Wartezeit Ausstossernadel‘
–’Folien-Abloesezeit‘
(2) Pflegen Sie die GF-Nummern mit Angabe der Wartezeit beim Bestückvorgang in die Gehäu-
seform-Arrays ein (SP-Kopf und/oder IC-Kopf), die aus Surftape-Feedern bestückt werden.
Betriebsanleitung SIPLACE F5/F5 HM 11 Stationserweiterungen/Hardware
Softwareversion SR.407.xx Ausgabe 01/2001 DE 11.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf
481
11 Stationserweiterungen/Hardware
11.1 Pipettenwechsler für den 12-Segment-
Collect&Place-Kopf
11.1.1 Übersicht
Links vom Leiterplatten-Transport kann ohne Stellplatzverlust ein Pipettenwechsler für den
12-Segment-Collect&Place-Kopf installiert werden. Er ermöglicht einen schnellen Pipettenkonfi-
gurations-Wechsel und daher eine Anpassung des Collect&Place-Kopfes an die Anforderungen
des Bestückprozesses.
Der Pipettenwechsler besteht aus mindestens einem, maximal sieben Magazinen mit jeweils
zwölf Pipettengaragen (siehe Abb. 11.1 - 1
). Die Magazine sitzen auf einem gemeinsamen Trä-
ger. Jedes Magazin ist mit zwei Zylinderstiften zentriert und mit einer Schraube fixiert.
11.1.2 Technische Daten - Pipettenwechsler für den 12-Segment-Collect&Place-
Kopf
Pipettenwechsler für den 12-Segment-Collect&Place-Kopf
Abmessungen (Länge x Breite x Höhe) 560 mm x 60 mm x 46 mm
Anzahl der Pipettengaragen min.12 / max. 84
Pipettentypen 9xx (F
5
HM), 7xx (F
5
)
Zeit zum Öffnen und Schließen des Verriegelungsblechs < 200 ms
Fassungsvermögen des Abwurfbehälters ca. 50 Pipetten
Pneumatik Pneumatikversorgungsleitung 5,3 bar
11 Stationserweiterungen/Hardware Betriebsanleitung SIPLACE F5/F5 HM
11.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf Softwareversion SR.407.xx Ausgabe 01/2001 DE
482

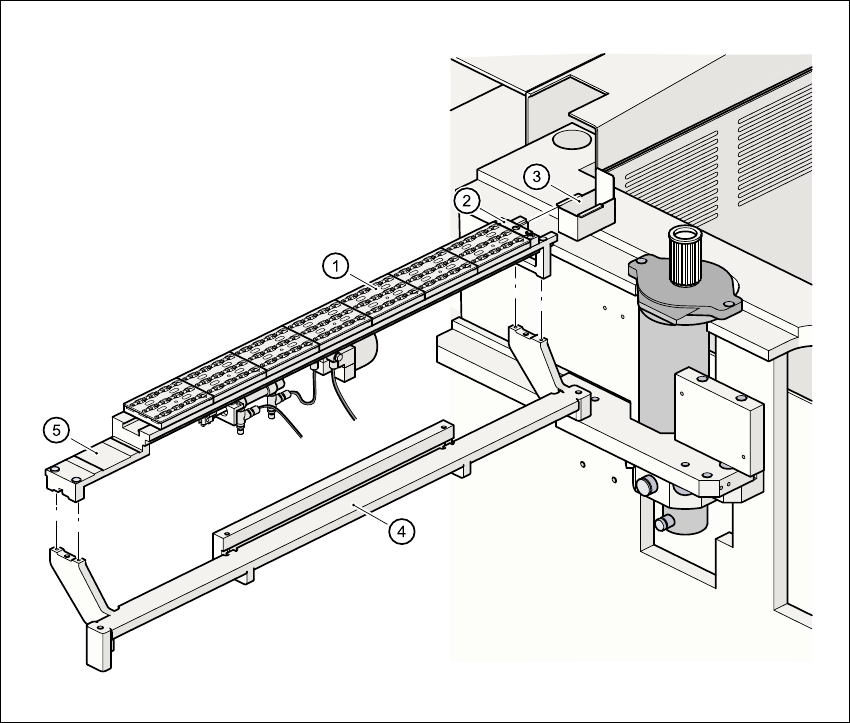

Abb. 11.1 - 1 Übersicht Pipettenwechsler - 12-Segment-Collect&Place-Kopf
11.1.3 Funktionsweise
Die Pipetten sitzen in Pipettengaragen und werden von einem verfahrbaren Verriegelungsblech
fixiert. Ein Pneumatikzylinder kann das Verriegelungsblech um 6 mm verschieben. Je nach Stel-
lung des Blechs sind alle Pipetten entweder geklemmt oder freigegeben. Wenn kein Pipetten-
wechsel durchgeführt wird, befindet sich das Verriegelungsblech immer in Stellung
"geschlossen".
Auf den einzelnen Magazinen des Pipettenwechslers befindet sich jeweils eine Positionsmarke
zur Lageerkennung. Die Stellplätze der Magazine sind auf dem Pipettenwechsler mit den Zahlen
(1) Magazin (2) Abwurfvorrichtung für Pipetten
(3) Auffangbecher für abgeworfene Pipetten (4) Pipettenwechsler, Grundkörper
(5) Pipettenwechsler, Träger
